Устройство защиты от импульсных помех (УЗИП) III класса испытаний с максимальным длительным рабочим напряжением 280 В и максимальным разрядным током 10 кА. Контроль — визуальный (v). Включение L,N — PE (огранич. типа).
Устройство защиты от импульсных помех (УЗИП) III класса испытаний с максимальным длительным рабочим напряжением 280 В и максимальным разрядным током 10 кА. Контроль — визуальный (v). Включение L,N — PE (огранич. типа).

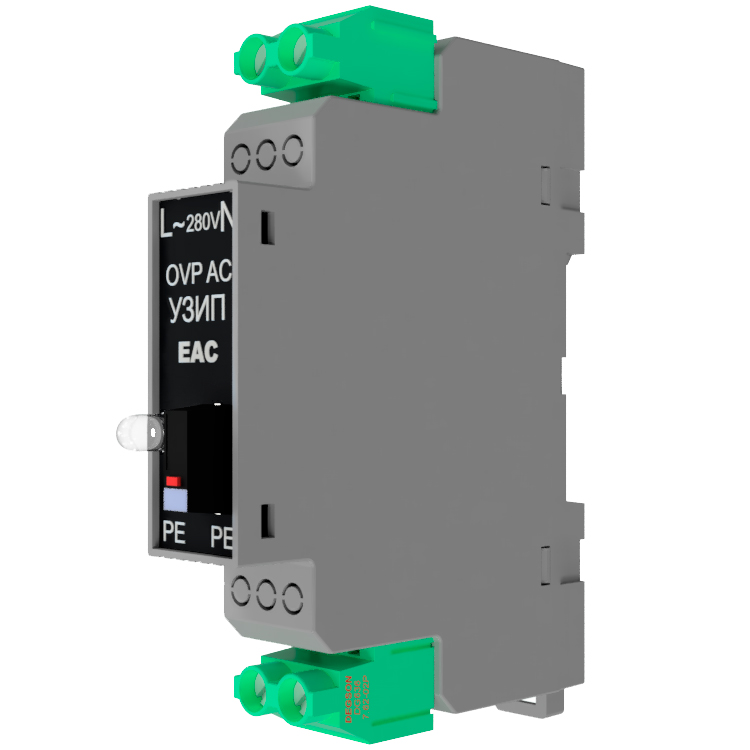

УЗИП Commeng OVP 3LN AC 280/10v предназначено для защиты цепей питания переменного тока напряжением 220/380 Вольт от импульсных перенапряжений малой мощности, вызванных наводками от ударов молнии и коммутационными процессами.
Выполнено в стандартном электротехническом корпусе для монтажа на рейку DIN на базе оксидно-цинковых варисторов и предназначено для включения между фазным (L), нейтральным (N) и защитным (PE) проводниками.
Устанавливаются в распределительных щитах электроустановок, боксах, шкафах и стойках с оборудованием.
УЗИП содержит размыкатели (термопредохранители), предназначенные для отключения варисторов при их перегреве или коротком замыкании, а также встроенную систему контроля (визуальная индикация исправности).
Отличительной особенностью является наличие защиты не только от синфазных (провод—земля) но и от дифференциальных помех (провод—провод), чем достигается высокая эффективность защиты цепей питания сложного электронного оборудования.
Скорость срабатывания УЗИП, в зависимости от характеристик импульсной помехи, находится в пределах 5–25 нс.
УЗИП Commeng OVP 3LN AC 280/10v имеет разъединители, предназначенные для отключения варистора при его перегреве или коротком замыкании, а также визуальную индикацию работоспособности УЗИП. Визуальная светодиодная индикация работает, если УЗИП включен в цепь под напряжением.
Как видно из функциональной схемы ниже, варисторы подключаются к проводам электроустановки через разъединители (термопредохранители). В том случае, если термопредохранитель сработал, при нажатии кнопки «test» светодиод гореть не будет.
Функциональная схема УЗИП Commeng OVP 3LN AC 280/10v
Выбор типа УЗИП Комменж OVP
Выбор класса и параметров УЗИП производится в соответствии с ожидаемыми уровнем и интенсивностью помех. УЗИП 3 класса испытаний (или тип D в соответствии с DIN VDE 0675-6) применяется в электроустановках для защиты цепей питания оборудования в качестве второй или третей ступени защиты после УЗИП класса 1 или 2.
В ряде случаев (например, для защиты вводов питания в стойки, шкафы и контейнеры с оборудованием), при низком уровне помех (наводки от удаленных ударов молнии, коммутационные помехи) данные УЗИП могут применяться в качестве первой и единственной ступени защиты).
Commeng OVP 3LN AC 280/10v используется в следующих случаях
- если в месте подключения УЗИП проводники N и PE разделены (система TN-S, TN-C-S);
- если в качестве защитного заземления используется заземлитель, не соединенный с нейтральным проводником;
- если используется изолированная система уравнивания потенциалов, к которой подключается клемма PE УЗИП.
Устройство соответствует требованиям ГОСТ IEC 61643-11-2013. Производитель — ООО «Комменж».
