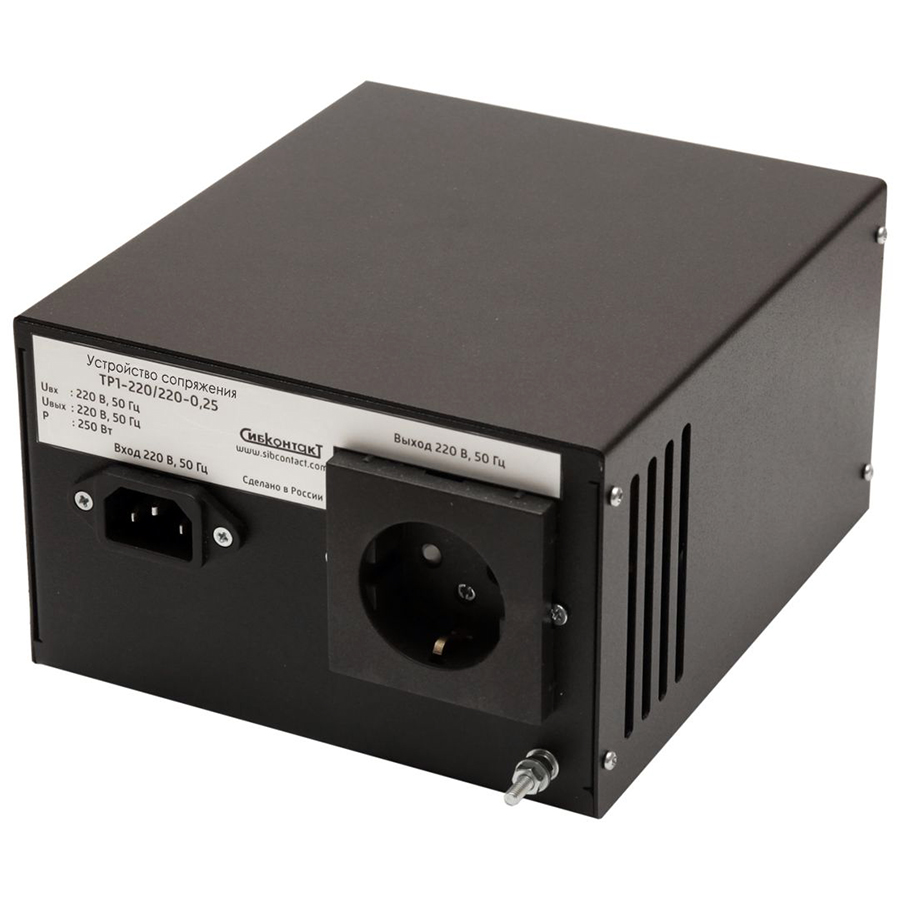

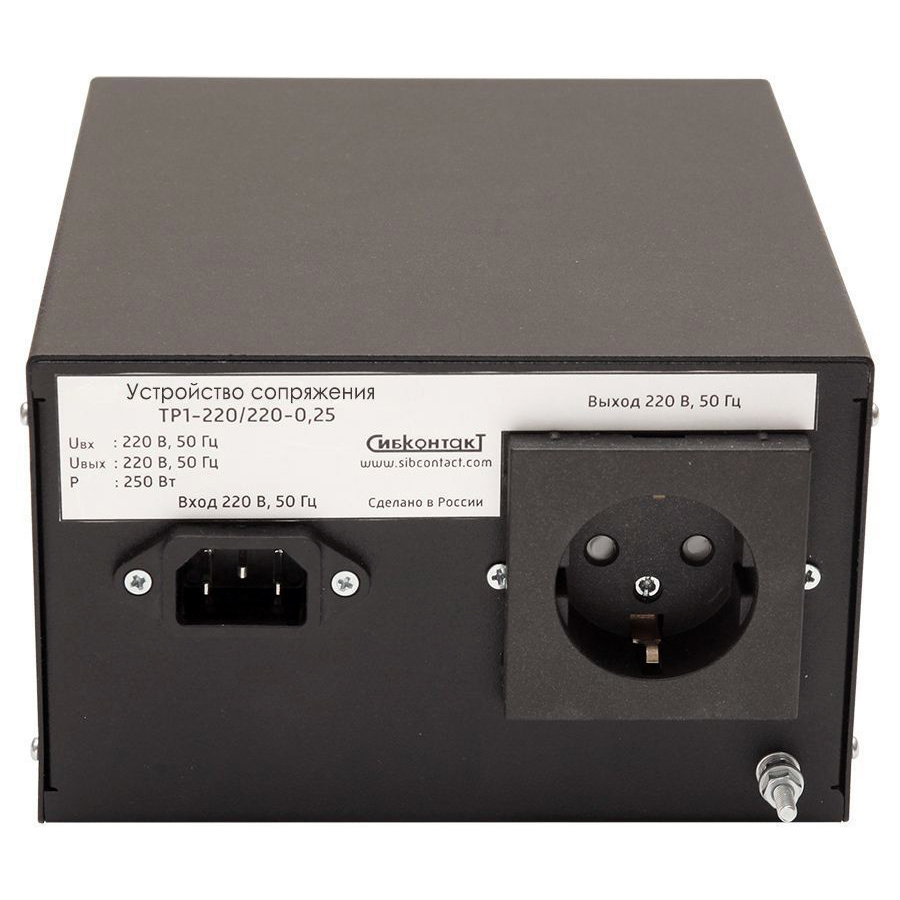

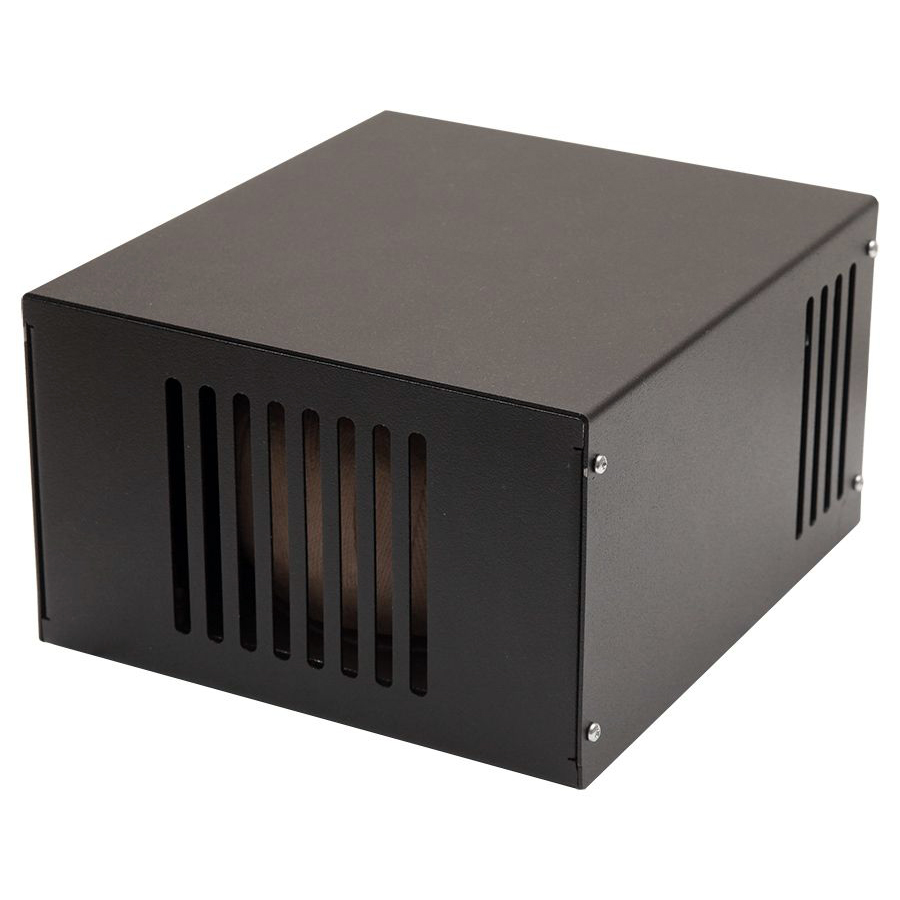

Устройство сопряжения ТР1-220/220-0,25

Устройство сопряжения (разделительный трансформатор) мощностью 250 ВА для ИБП без сквозной нейтрали.

Когда необходимо устройство сопряжения (развязывающий трансформатор)

Развязывающий трансформатор или "устройство сопряжения" нужен для устойчивой работы газового котельного оборудования (особенно фазозависимого) в случае некачественного заземления или его отсутствия. Оборудование осуществляет гальваническую развязку цепи питания газового котельного оборудования от сети питания ~ 220 В, с последующим искусственным занулением.

Разделительный трансформатор используется с источниками бесперебойного питания без сквозной нейтрали, стабилизаторами сетевого напряжения и бензо/дизель генераторами.

Способ подключения отопительного котла к источнику бесперебойного питания зависит от модели газового котла. Общим условием для большинства моделей фазозависимых котлов является правильное подключение фазы, нейтрали и наличие качественного защитного заземления. Причем во время переключения ИБП с питания от сети 220 В на питание от аккумулятора и обратно, фазировка должна оставаться прежней. А также нейтраль должна всегда быть подключена к шкафу распределения, где она соединена с защитным заземлением объекта. В противном случае могут возникнуть проблемы, вплоть до поломки, с блоком розжига газового котла. Для обеспечения постоянного соединения входной и выходной нейтрали требуются ИБП со сквозной нейтралью.

Для того, чтобы решить проблему с некачественным или плохим занулением нейтрали и защитного заземления, на стороне газового котла можно применить развязывающий трансформатор (в некоторых источниках может называться - разделительный трансформатор). Он искусственно зануляет на своем выходе нейтраль и защитное заземление (см. схему подключения), что дает необходимое условие для правильной работы блока розжига, независимо от того, питается газовый котел от сети или от аккумулятора через ИБП со сквозной нейтралью.

В качестве устройства сопряжения можно применить стандартный трансформатор типа ОСМ1, ОСР и т.п. с напряжением на первичной и вторичной обмотках по 220В. Мощность трансформатора выбирается процентов на 10–15 больше суммарной мощности нагрузки.

Большинство моделей газовых котлов без дополнительных насосов потребляют электрическую мощность порядка (100–170) Вт, для них подойдет Устройство сопряжения ТР1-220/220-0,25 с мощностью 250 ВА.

Схема подключения устройства сопряжения ТР1-220/220-0,25

Так как отопительные котлы требуют неразрывного соединения нейтрали и защитного заземления, то при проверке работы системы бесперебойного питания следует выключать только один автоматический выключатель, который отключает фазу, нейтраль должна быть подключена всегда.

Проверять систему следует в два этапа:

• первый, когда отопительный котёл работает на нагрев (выключить, а затем, через пару минут, включить фазный "автомат", котел при этом не должен выключиться по ошибке блока розжига);
• второй, когда котёл находится в режиме ожидания (в этом режиме необходимо проверить, что при работе от аккумулятора, т.е. при выключенном фазном "автомате" блок розжига котла включится без ошибок).

Только в этом случае можно быть уверенным, что подключено все правильно (фаза, нейтраль и защитное заземление) и котёл правильно работает, как от сети, так и от аккумулятора через ИБП, что в первом, что во втором случаях.
