Стабилизатор напряжения однофазный Штиль IS8000RT (7.2 кВт)

Инверторный однофазный стабилизатор напряжения (с двойным преобразованием) переменного тока с выходной мощностью 7.2 кВт универсального исполнения (tower/rack)

Однофазный инверторный стабилизатор напряжения IS8000RT предназначен для применения в российских электросетях для обеспечения надежной защиты от нестабильного напряжения ответственной нагрузки с потребляемой мощностью до 8 кВА/7,2 кВт, например:

• телекоммуникационной техники;
• торгового и производственного оборудования;
• IT-оборудования, серверов и систем хранения данных;
• систем пожарной безопасности и видеонаблюдения;
• систем вентиляции и кондиционирования.

Стабилизатор разработан и производится в России, он отлично адаптирован под специфику работы электроприборов в российских электросетях. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC). На модель распространяется двухлетняя гарантия производителя.

Штиль ИнСтаб IS8000RT — это устройство нового поколения с улучшенными техническими характеристиками. За счет применения технологии двойного преобразования электроэнергии стабилизатор напряжения обеспечивает:

• непрерывную и бесступенчатую коррекцию напряжения в расширенном диапазоне (90–310 В);
• мгновенную реакцию на отклонения параметров сети (0 мс);
• выходное напряжение с идеальным синусом и высокой точностью стабилизации (±2%);
• бесперебойное электроснабжение техники при кратковременных пропаданиях электричества (до 200 мс).

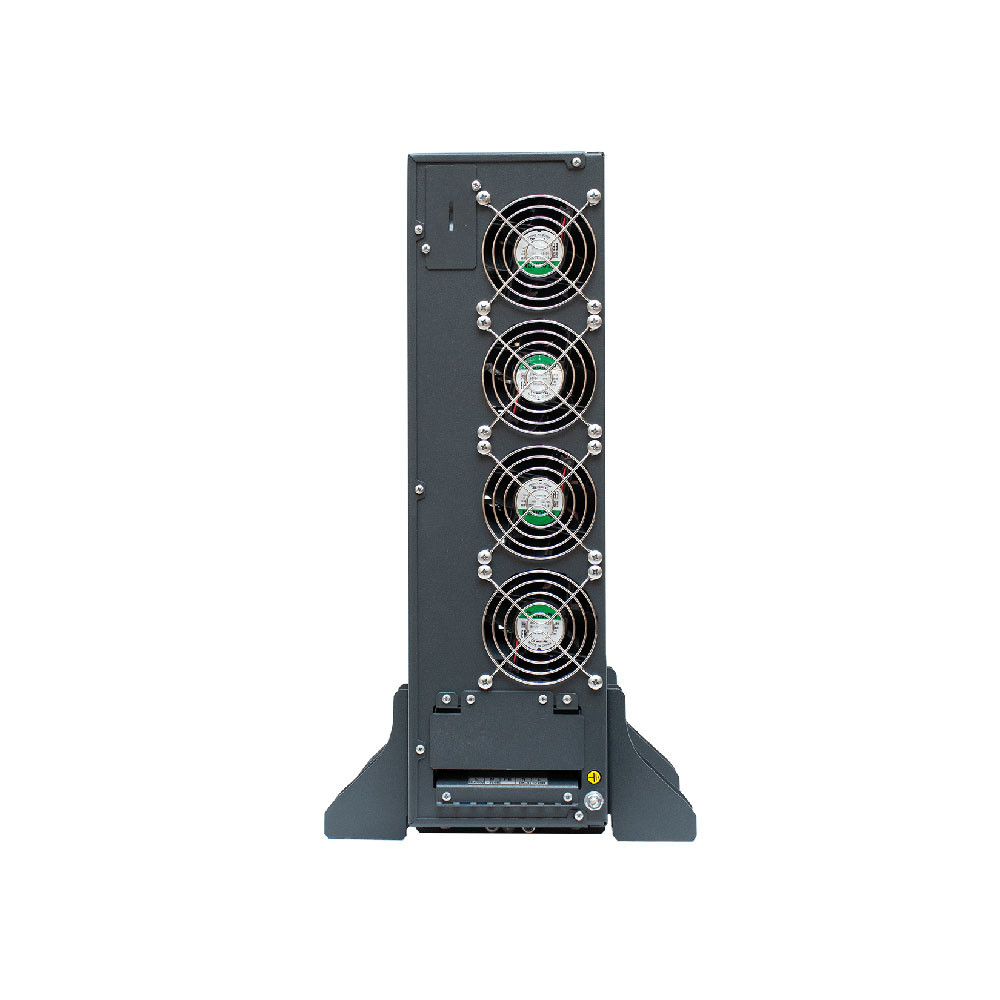

Прибор охлаждается малошумными вентиляторами с интеллектуальным принципом работы.

Установка и подключение IS8000RT

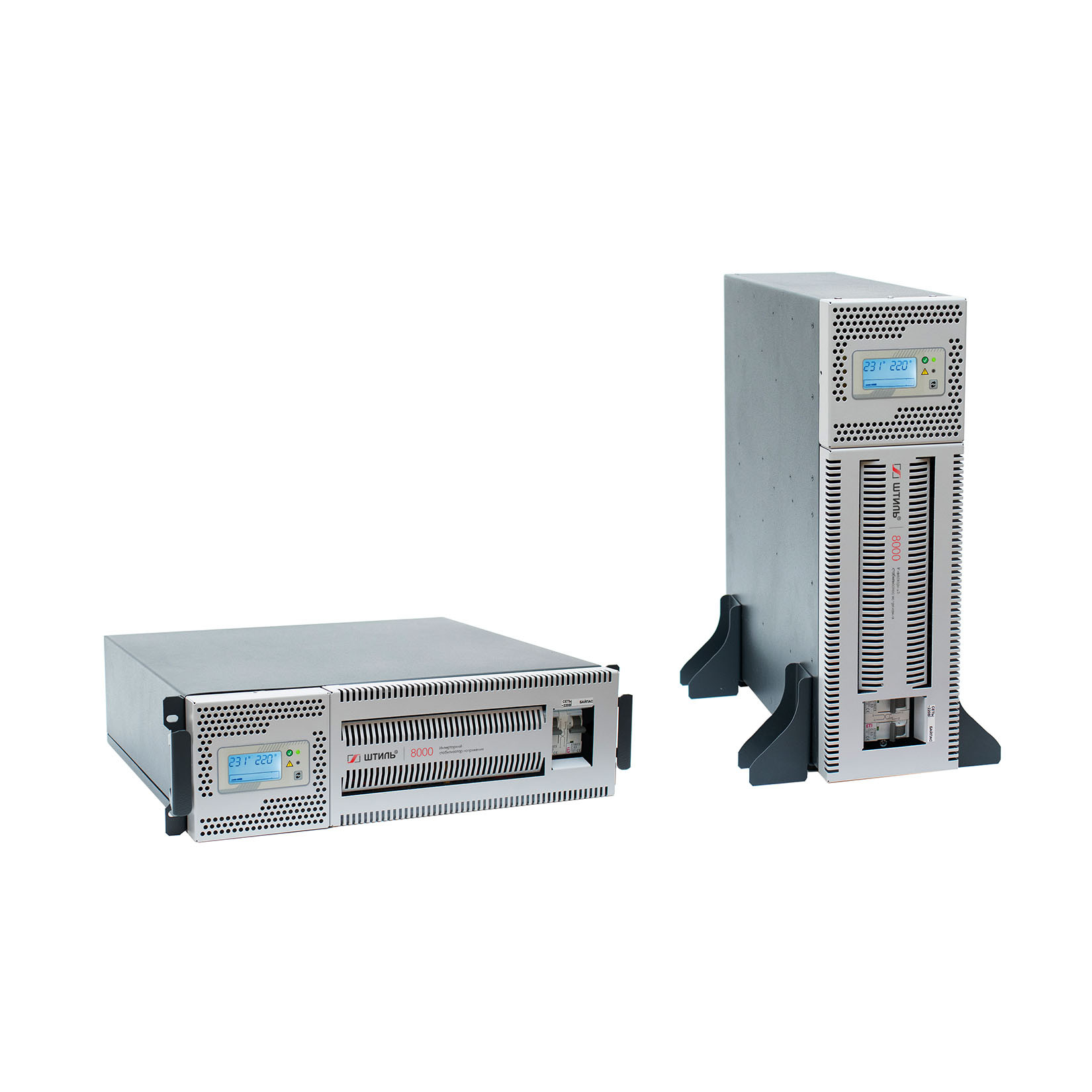

IS8000RT устанавливается двумя способами в зависимости от вида подключаемой нагрузки:

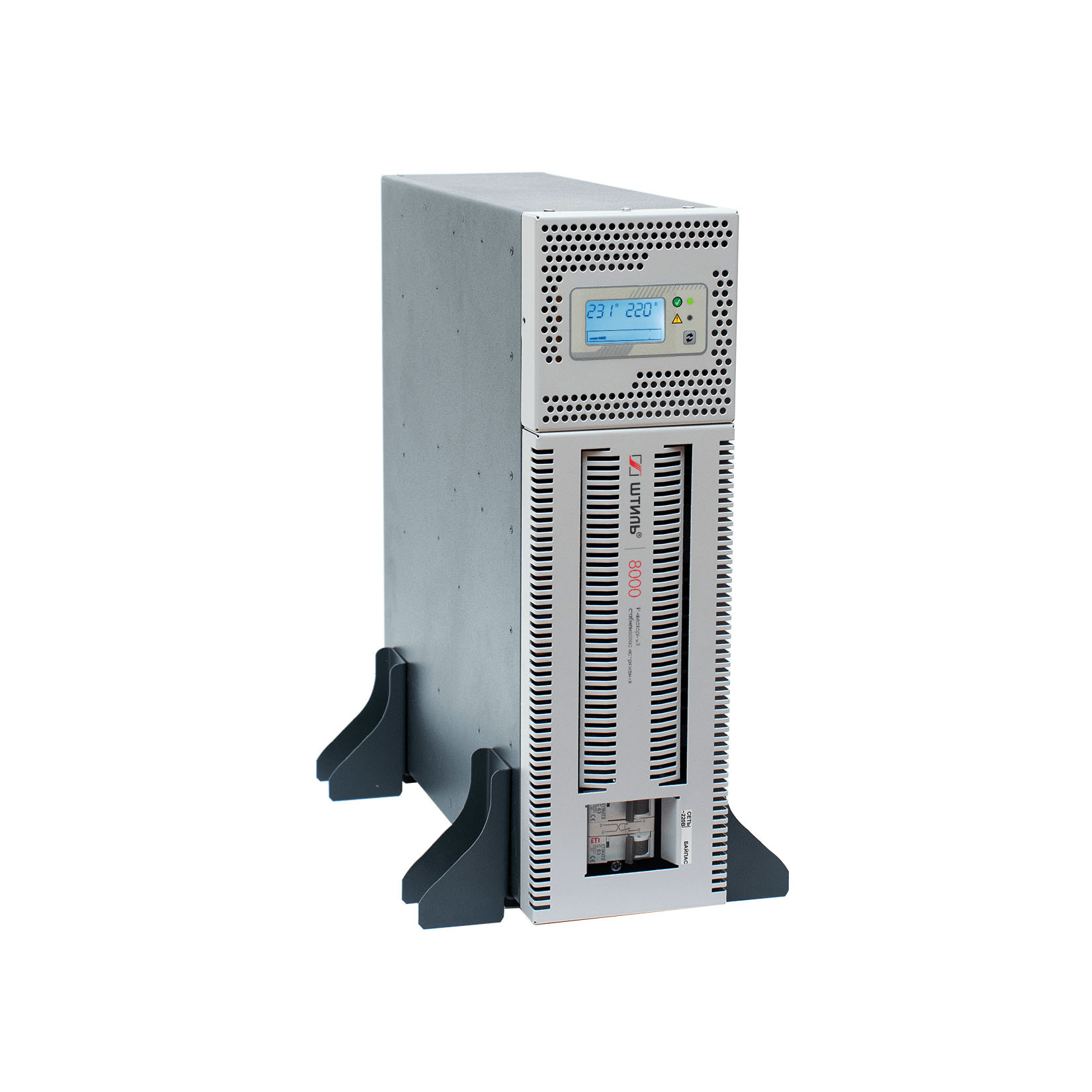

• вертикально на ровной горизонтальной поверхности с помощью специальных упоров;

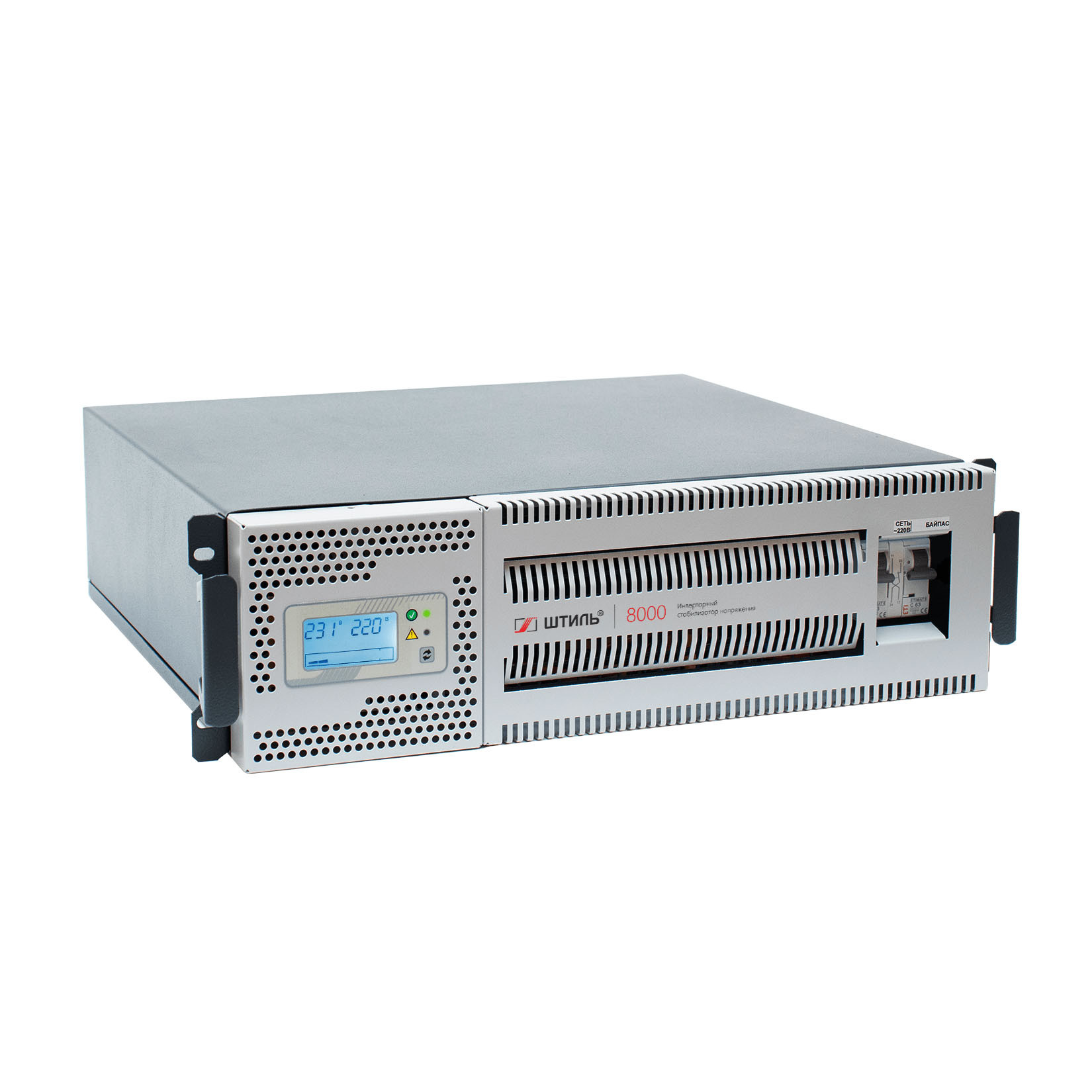

• горизонтально в 19-дюймовые направляющие стоек или телекоммуникационных шкафов.

Все детали для крепления входят в комплект поставки устройства.

При размещении прибора в стойке рекомендуется дополнительно заказать «Комплект для монтажа в стойку» (узнайте о нем в разделе «Аксессуары»), который обеспечивает горизонтальную поддержку устройства и делает его установку более удобной.

Стабилизатор обладает поворотной панелью управления: при смене положения стабилизатора (на вертикальное или горизонтальное) панель также можно поворачивать для более удобного использования.

Для подключения сети и нагрузки в стабилизаторе предусмотрены клеммные колодки.

Панель управления

Для удобства эксплуатации на передней панели предусмотрены информативный ЖК-дисплей и сигнальные светодиоды:

• «Норма» — непрерывно светится при работе стабилизатора в штатном режиме, мигает при переходе на электронный или ручной байпас;
• «Авария» — светится красным при возникновении аварийных ситуаций: перегрева, перегрузки, короткого замыкания, внутренней неполадки, низкого сопротивления нагрузки или отключения электричества в сети.

На ЖК-дисплее отображаются значения основных параметров сети и стабилизатора:

• напряжения на входе и выходе;
• уровня загрузки прибора и его внутренней температуры;
• мощности, потребляемой нагрузкой.

Также на экране появляются аварийные сообщения о перегрузке/перегреве.

На дисплее можно менять значение выходного напряжения в диапазоне 220–230 В с шагом в 1 В (настройка выполняется после переключения на цепь ручного байпаса).

Преимущества стабилизатора Штиль IS8000RT

• Широкий рабочий диапазон входного напряжения
  Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения
• Мгновенное быстродействие
  Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок
• Высокая точность стабилизации
  Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования
• Идеальная синусоидальная форма выходного напряжения
  Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования
• Схема без трансформатора
  Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения)
• Питание нагрузки до 200 мс при пропадании сети
  Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения
• Полная электронная защита
  От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора
• Автоматический перезапуск при восстановлении после аварий
  Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии
• Полное цифровое управление
  На основе высокопроизводительного цифрового сигнального процессора
• Фильтрация помех
  Эффективная защита нагрузки и входной сети от высокочастотных помех в широком диапазоне 100 кГц–30 МГц
• Встроенный электронный байпас
  Обеспечивает непрерывное питание нагрузки в случае перегрузки или поломки стабилизатора
• Информативный ЖК-дисплей
  Позволяет просматривать основные параметры: входное и выходное напряжение, уровень и мощность нагрузки и др.
• Совместимость с генераторами
  Стабилизатор скорректирует значение и качество выходного сигнала генератора, позволит избежать лишних запусков
• Корректор коэффициента мощности на входе
  Обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки, не оказывая влияния на входную сеть
• Высокая перегрузочная способность
  Позволяет эффективно справляться с высокими пусковыми токами нагрузок, содержащих электромоторы
• Малый вес и компактные размеры
  Совместно с современным дизайном, обеспечивают удобное размещение в любом помещении
• Высокий КПД
  Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату
• Большой срок службы
  За счёт применения прогрессивных схемотехнических решений и современных электронных компонентов
• Широкие возможности мониторинга
  Удобная настройка и контроль состояния стабилизатора через Web-интерфейс или ПО Shtyl Device Manager
• Универсальная установка
  Позволяет устанавливать стабилизатор в виде напольного блока или горизонтально, например, в стойку

Защита

IS8000RT обладает системой современной многоуровневой защиты с автоматическим восстановлением после устранения причины аварии. Защита срабатывает при:

• аварии сети — чрезмерно пониженном или повышенном входном напряжении (менее 90 В или более 310 В);
• внутреннем перегреве, перегрузке и коротком замыкании;
• внутренних сбоях в работе устройства.

Входной и выходной фильтры обеспечивают защиту нагрузки от высокочастотных помех в диапазоне 100 кГц — 30 МГц. Встроенный варистор (2 кВ, 1/50 мкс) выполняет защиту от импульсных перенапряжений.

Прибор имеет встроенный электронный и ручной байпасы:

• электронный байпас срабатывает автоматически при выходе из строя внутренних узлов стабилизатора или его перегрузке;
• ручной байпас активируется пользователем вручную.

Средства мониторинга

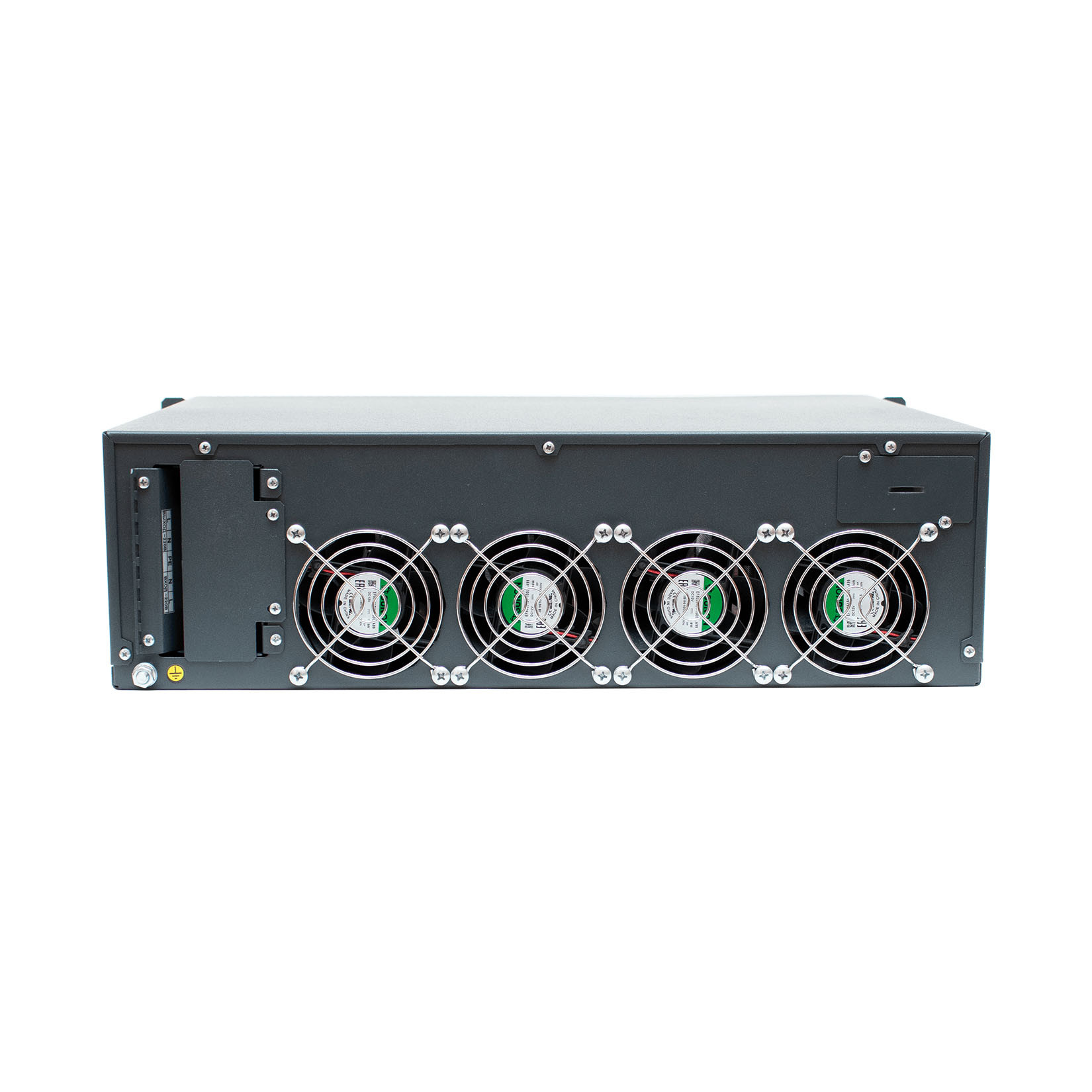

На задней панели IS8000RT размещен слот, куда можно установить карту расширения интерфейсов для локального/дистанционного мониторинга работы стабилизатора. В ассортименте представлено несколько таких карт, которые имеют следующие интерфейсы удаленного доступа:

• RS-232;
• USB или mini-USB;
• «сухие» контакты;
• Ethernet (протоколы: SNMP/Web/Modbus TCP).

С установленной картой мониторинга отслеживать работу прибора можно через web-интерфейс или программу «Shtyl Device Manager».

Карта не входит в базовую комплектацию устройства и заказывается отдельно.

Подробнее об устройстве и принципе работы инверторных стабилизаторов Штиль.
