Инверторный однофазный стабилизатор напряжения (с двойным преобразованием) переменного тока с выходной мощностью 18 кВт универсального исполнения (tower/rack)
Инверторный однофазный стабилизатор напряжения (с двойным преобразованием) переменного тока с выходной мощностью 18 кВт универсального исполнения (tower/rack)
Инверторный стабилизатор напряжения IS20000RT предназначен для защиты различного однофазного оборудования от перепадов сетевого напряжения. Модель может применяться для обеспечения качественного питания как отдельно стоящей техники, так и группы электроприборов суммарной мощностью до 20 кВА/18 кВт, например:
- дорогостоящих бытовых приборов;
- систем безопасности;
- IT-оборудования;
- телекоммуникационной техники;
- торгового и производственного оборудования.
Стабилизатор разработан и производится в России, он отлично адаптирован под специфику работы электроприборов в российских электросетях. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC).
Стабилизатор Штиль ИнСтаб IS20000RT является устройством нового поколения с лучшими техническими характеристиками по сравнению с другими видами стабилизаторов. Основное отличие прибора заключается в принципе стабилизации — двойном преобразовании электрического тока, за счет чего обеспечивается:
- непрерывная, бесступенчатая коррекция сетевого напряжения с повышенной точностью (±2%);
- стабилизация напряжения в широком диапазоне (90–310 В);
- выходное напряжение идеальной синусоидальной формы;
- бесперебойное питание нагрузки (до 200 мс) при кратковременном пропадании напряжения.
Установка и подключение Штиль IS20000RT

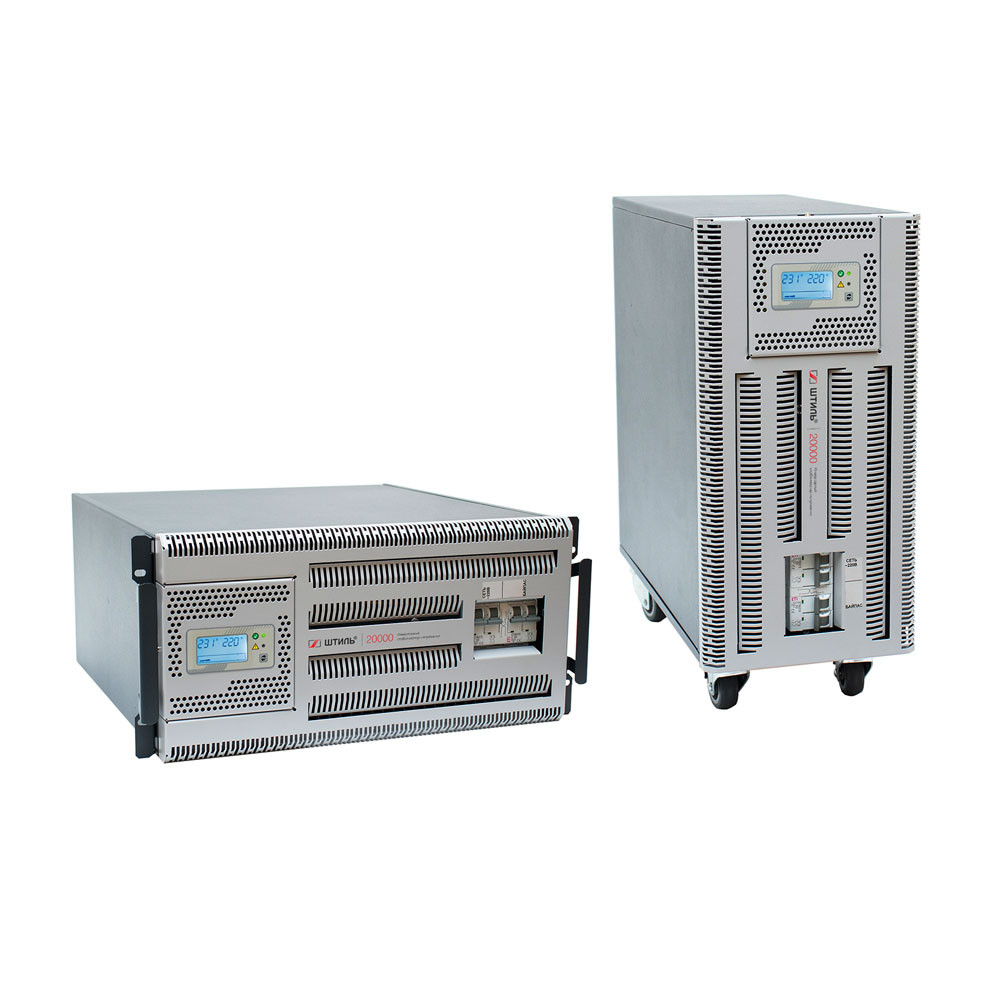

Стабилизатор устанавливается двумя способами в зависимости от типа подключаемой нагрузки:

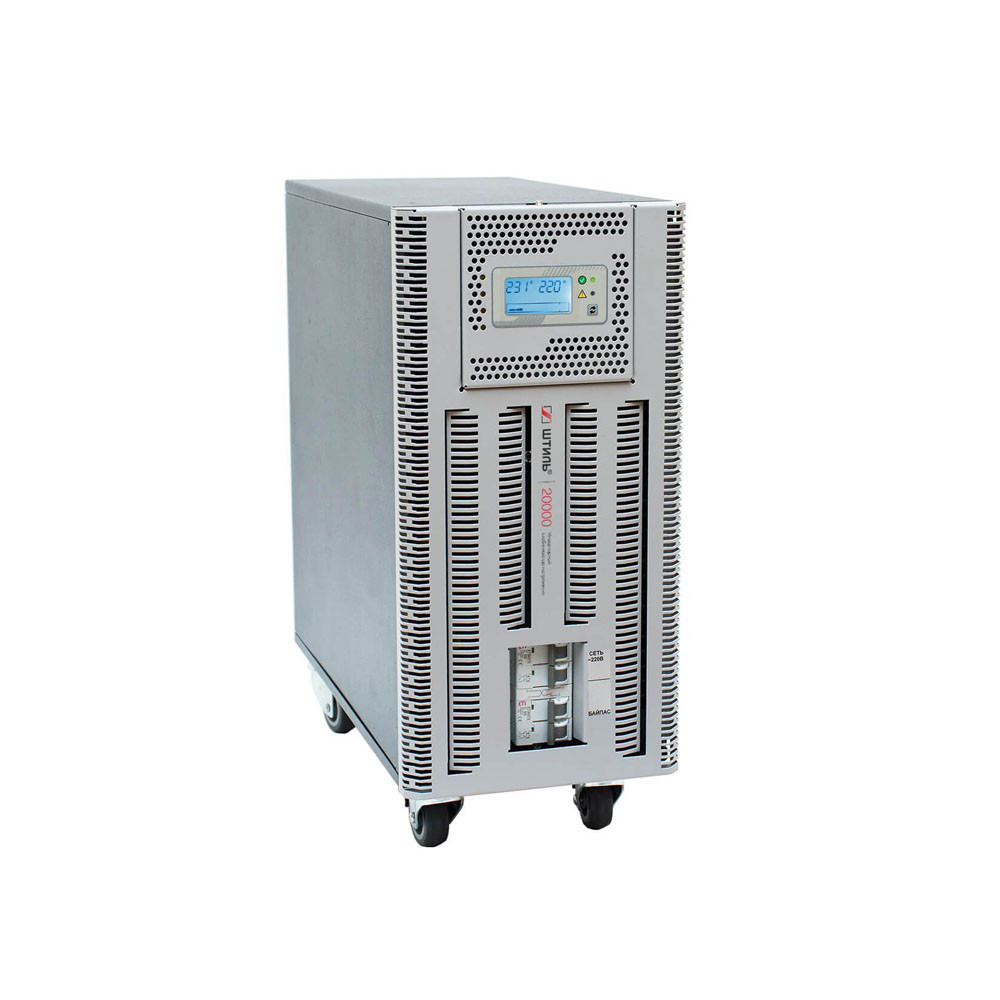

- вертикально на ровной горизонтальной поверхности на поворотные колеса;

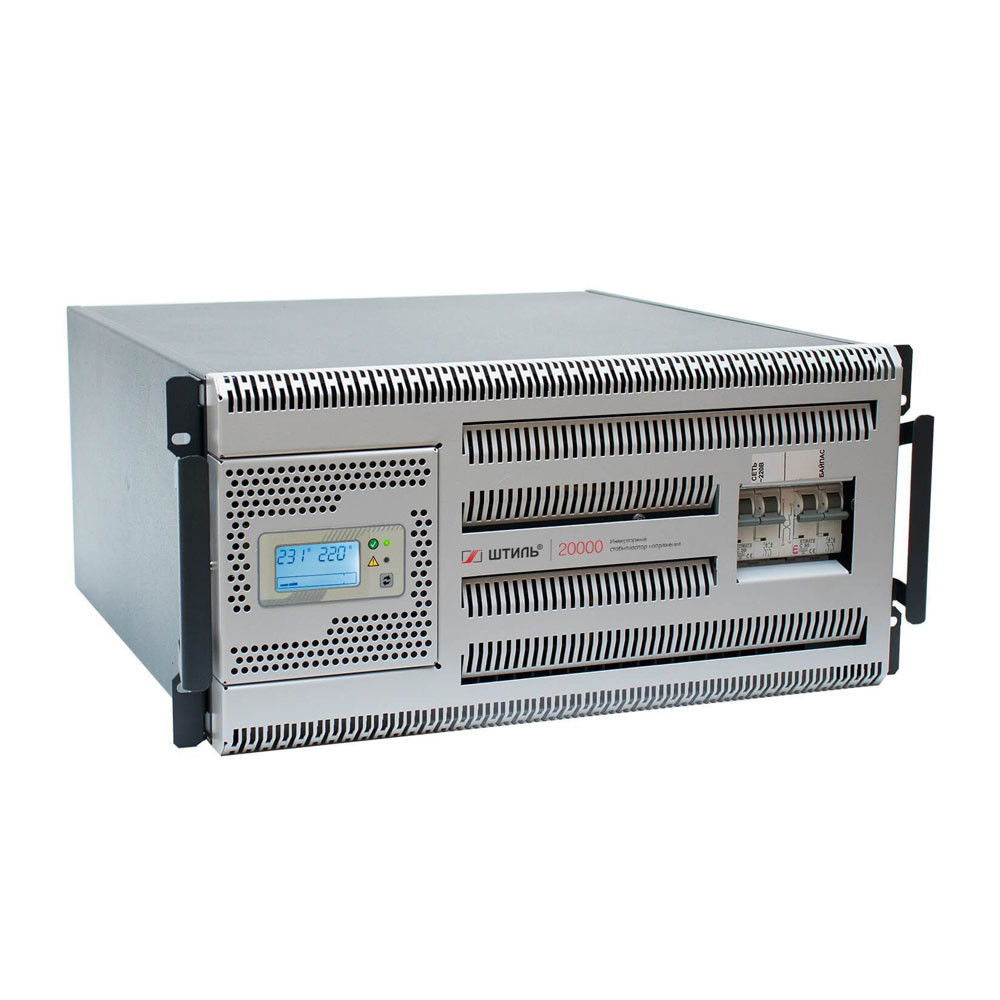

- горизонтально в 19-дюймовые направляющие стоек или шкафов.
Все детали для крепления входят в комплект поставки устройства.
В случае размещения стабилизатора в стойке рекомендуется дополнительно заказать «Комплект для монтажа в стойку» (узнайте о нем в разделе «Аксессуары»), который обеспечивает горизонтальную поддержку устройства и делает его установку более удобной.
Модель оснащена поворотной панелью управления: при смене положения устройства (с вертикального на горизонтальный или наоборот) ее положение тоже можно менять для более удобного использования.
Для подключения в сеть и питания нагрузки используются клеммные колодки, расположенные на задней панели.
Панель управления
Стабилизатор оснащен светодиодными индикаторами и информативным ЖК-дисплеем, с помощью которых легко контролировать работу прибора.
Два светодиодных индикатора:
- «Норма» — если индикатор светится непрерывно, значит прибор работает в штатном режиме и на выходе стабилизированное напряжение, если мигает — устройство перешло на автоматический байпас или цепь ручного байпаса;
- «Авария» — если индикатор светится красным, значит произошла одна из следующих проблем: перегрев, перегрузка (информация появляется также и на ЖК-дисплее), короткое замыкание, внутренняя неполадка, низкое сопротивление нагрузки или пропадание сетевого напряжения.
ЖК-дисплей отображает основные параметры работы устройства:
- значения напряжения на входе и выходе;
- шкалу уровня загрузки стабилизатора;
- потребляемую нагрузкой мощность;
- внутреннюю температуру прибора;
- аварийные сообщения о перегрузке или перегреве.
Кроме того, на дисплее можно менять значение выходного напряжения в диапазоне 220–230 В с шагом в 1 В (настройка выполняется после переключения на цепь ручного байпаса).
Преимущества стабилизатора Штиль IS20000RT
- Широкий рабочий диапазон входного напряжения
Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения - Мгновенное быстродействие
Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок - Высокая точность стабилизации
Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования - Идеальная синусоидальная форма выходного напряжения
Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования - Схема без трансформатора
Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения) - Питание нагрузки до 200 мс при пропадании сети
Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения - Полная электронная защита
От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора - Автоматический перезапуск при восстановлении после аварий
Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии - Полное цифровое управление
На основе высокопроизводительного цифрового сигнального процессора - Фильтрация помех
Эффективная защита нагрузки и входной сети от высокочастотных помех в широком диапазоне 100 кГц–30 МГц - Встроенный электронный байпас
Обеспечивает непрерывное питание нагрузки в случае перегрузки или поломки стабилизатора - Информативный ЖК-дисплей
Позволяет просматривать основные параметры: входное и выходное напряжение, уровень и мощность нагрузки и др. - Совместимость с генераторами
Стабилизатор скорректирует значение и качество выходного сигнала генератора, позволит избежать лишних запусков - Корректор коэффициента мощности на входе
Обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки, не оказывая влияния на входную сеть - Высокая перегрузочная способность
Позволяет эффективно справляться с высокими пусковыми токами нагрузок, содержащих электромоторы - Малый вес и компактные размеры
Совместно с современным дизайном, обеспечивают удобное размещение в любом помещении - Высокий КПД
Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату - Большой срок службы
За счёт применения прогрессивных схемотехнических решений и современных электронных компонентов - Широкие возможности мониторинга
Удобная настройка и контроль состояния стабилизатора через Web-интерфейс или ПО Shtyl Device Manager - Универсальная установка
Позволяет устанавливать стабилизатор в виде напольного блока или горизонтально, например, в стойку
Защита
Устройство имеет комплексную электронную защиту с автовосстановлением работы после:
- перегрузок по выходу, внутреннего перегрева и коротких замыканий;
- аварии сети: пониженного или повышенного напряжения, выходящего за предельные значения — менее 90 В или более 310 В;
- сбоев внутри устройства.
Входной и выходной фильтры обеспечивают защиту нагрузки от высокочастотных помех. Встроенный варистор (2 кВ, 1/50 мкс) выполняет защиту от импульсных перенапряжений.
Дополнительными преимуществами прибора является наличие электронного и ручного байпасов, предназначенных для перевода питания нагрузки напрямую на входную сеть:
- электронный байпас срабатывает автоматически при выходе из строя внутренних узлов стабилизатора или при его перегрузке;
- ручной байпас расположен на передней панели устройства и позволяет пользователю вручную перевести питание нагрузки на сеть.
Средства мониторинга
Для модели IS20000RT допускается локальный/дистанционный мониторинг работы. Для этого на тыльной стороне прибора предусмотрен слот для установки соответствующей карты.
С полным списком карт мониторинга, подходящих для данной модели, можно ознакомиться на вкладке «Аксессуары». Поддерживаются следующие интерфейсы:
- RS-232;
- USB или mini-USB;
- «сухие» контакты;
- Ethernet (протоколы: SNMP/Web/Modbus TCP).
После установки карты мониторинга контроль устройства выполняется через web-интерфейс или специализированное программное обеспечение «Shtyl Device Manager» (SDM).
Стабилизатор не комплектуется данными картами, поэтому они заказываются дополнительно.
Охлаждение

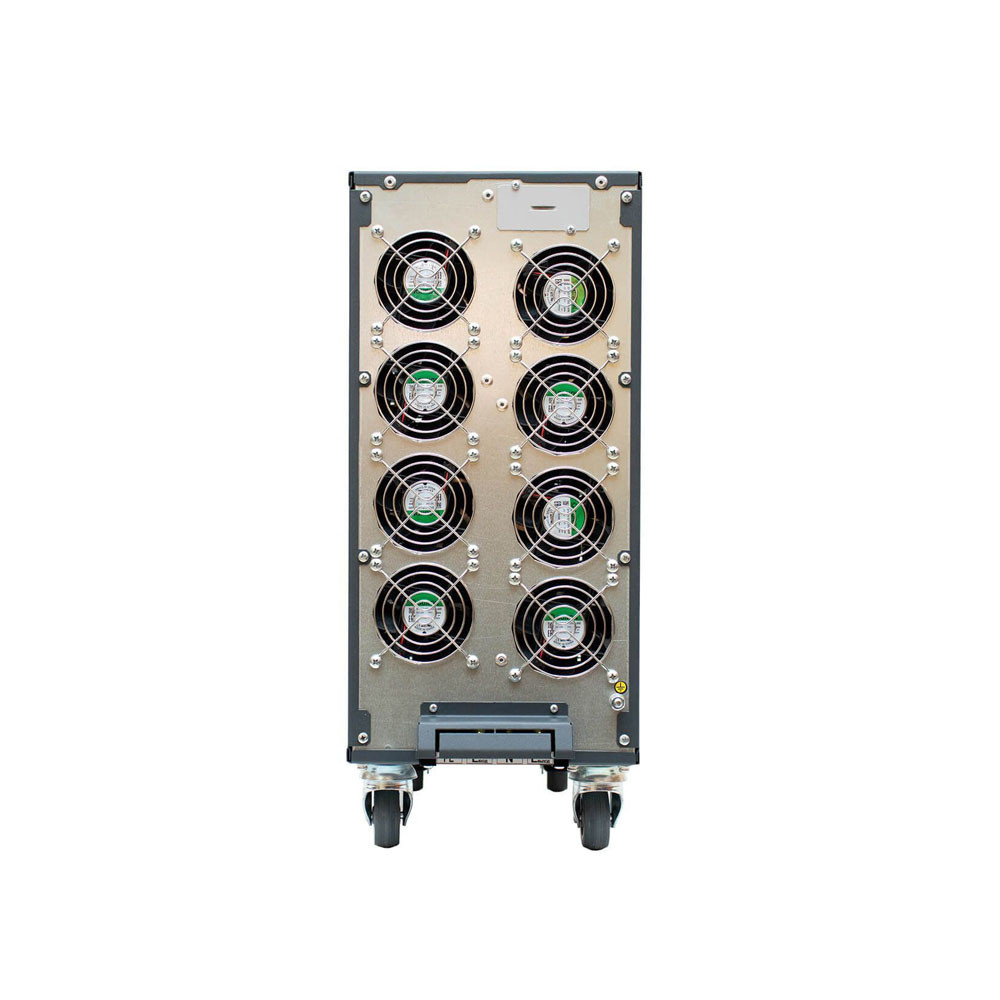

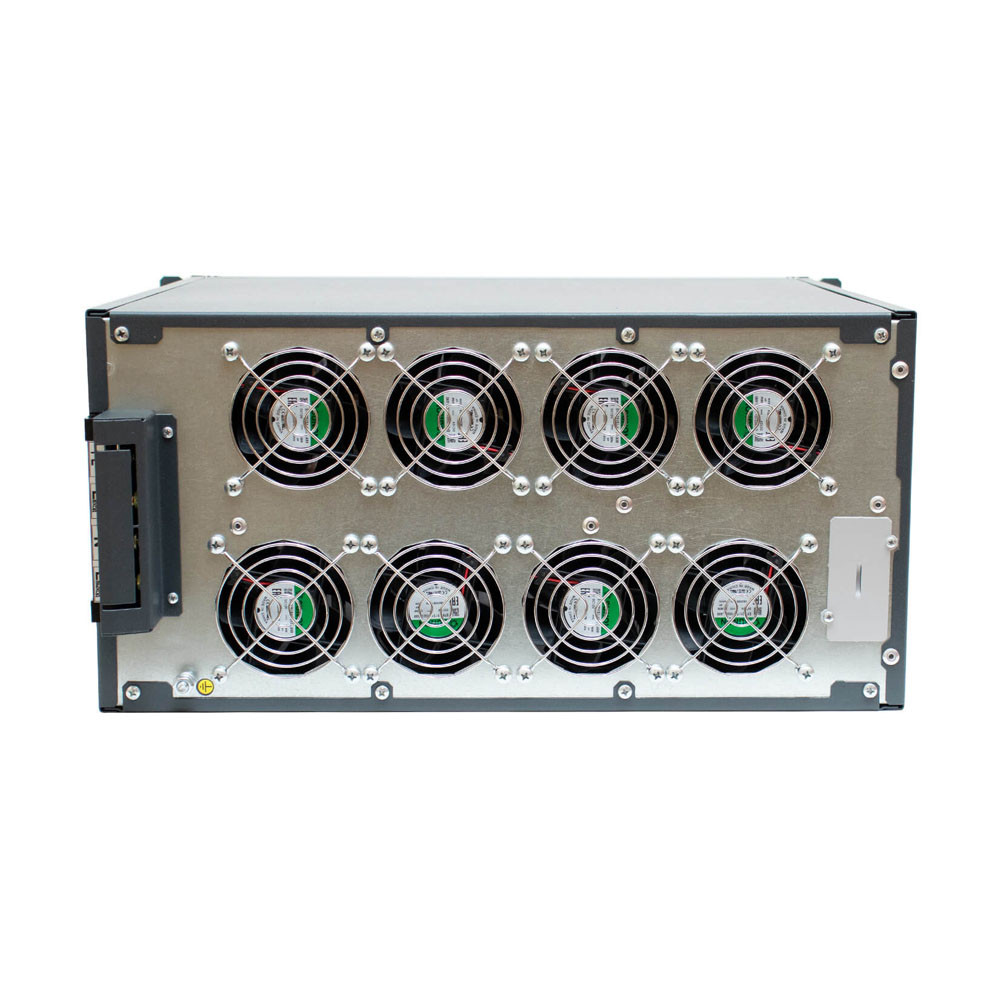

Стабилизатор охлаждается принудительно с помощью малошумных вентиляторов, которые имеют адаптивную скорость вращения.
Подробнее об устройстве и принципе работы инверторных стабилизаторов Штиль.
Марка
|
Штиль |
Серия
|
ИнСтаб |
Страна производства
|
Россия |
Количество фаз
|
одна |
Применение
|
для квартиры, дома и дачи |
Топология
|
инверторный (с двойным преобразованием) |
Форма выходного сигнала
|
чистая синусоида |
КПД
|
до 97% |
Крест-фактор
|
3:1 |
Номинальная мощность, кВт
|
18 |
Входной коэффициент мощности (cos φ)
|
0.99 |
Напряжение на входе (AC), В
|
220/230 |
Диапазон входного напряжения, В
|
90–310 (AC) |
Напряжение на выходе (AC), В
|
220–230 (настраиваемое с шагом 1 В) |
Минимальное входное напряжение, В
|
90 |
Максимальное входное напряжение, В
|
310 |
Рабочий диапазон входного напряжения, В
|
165–310 при нагрузке 100%, 135–310 при нагрузке 80%, 90–310 при нагрузке 60% |
Точность поддержания выходного напряжения
|
±2% |
Диапазон входного напряжения в режиме байпас, В
|
187–245 |
Порог отключения нагрузки, В
|
менее 90 или более 310 |
Порог подключения нагрузки, В
|
от 110 до 290 |
Частота на входе, Гц
|
43–57 (50±14%) |
Частота на выходе, Гц
|
50 |
Максимальный входной ток, А
|
118 |
Максимальный выходной ток, А
|
92 |
Принцип регулировки
|
полное цифровое управление на базе цифрового сигнального микропроцессора |
Тип входной сети
|
однофазная трёхпроводная (L, N, PE) |
Потребление на холостом ходу, Вт
|
85 |
Перегрузочная способность (уровень нагрузки в процентах от номинального значения)
|
105–150% не менее 5 сек. |
Защита от перегрузки
|
электронная защита c восстановлением |
Защита от короткого замыкания
|
электронная защита c восстановлением |
Защита от аварии сети (входное напряжение за пределами допустимого диапазона)
|
электронная защита c восстановлением |
Защита от неисправности и сбоев в работе стабилизатора
|
электронная аварийная защита |
Защита от перегрева
|
электронная защита c восстановлением |
Защита от высоковольтных импульсов, грозозащита
|
варистор (2 кВ, 1/50 мкс) |
Байпас
|
электронный автоматический, ручной |
Индикация
|
ЖК-дисплей со светодиодной индикацией |
Протоколы
|
опция (требуется установка карты мониторинга) |
Порт USB
|
опция (требуется установка карты мониторинга) |
Сухие контакты
|
опция (требуется установка карты мониторинга) |
Тип входных разъёмов
|
клеммное подключение (L, N, PE) |
Тип выходных разъёмов
|
клеммное подключение (L, N) |
Плавный пуск
|
есть |
Диапазон рабочей температуры
|
от +5 до +40 °C |
Диапазон температуры хранения
|
от -40 до +40 °C |
Монтаж в стойку
|
19" |
Тип охлаждения
|
принудительное, вентиляторное |
Класс защиты
|
IP20 |
Исполнение
|
универсальное (tower/rack) |
Установка
|
в помещении |
Высота, U
|
4 |
Габариты, мм
|
220x484x500 |
Масса, кг
|
26 |
Срок службы
|
10 лет |
Наработка на отказ, часов
|
≥150000 |
Гарантия
|
24 месяца |
