Внешний батарейный модуль 192 В, 9 А-ч для совместного использования с однофазными ИБП Штиль SR1106L, SR1110L и SR3110L стоечного исполнения мощностью 6 и 10 кВА.
Внешний батарейный модуль 192 В, 9 А-ч для совместного использования с однофазными ИБП Штиль SR1106L, SR1110L и SR3110L стоечного исполнения мощностью 6 и 10 кВА.

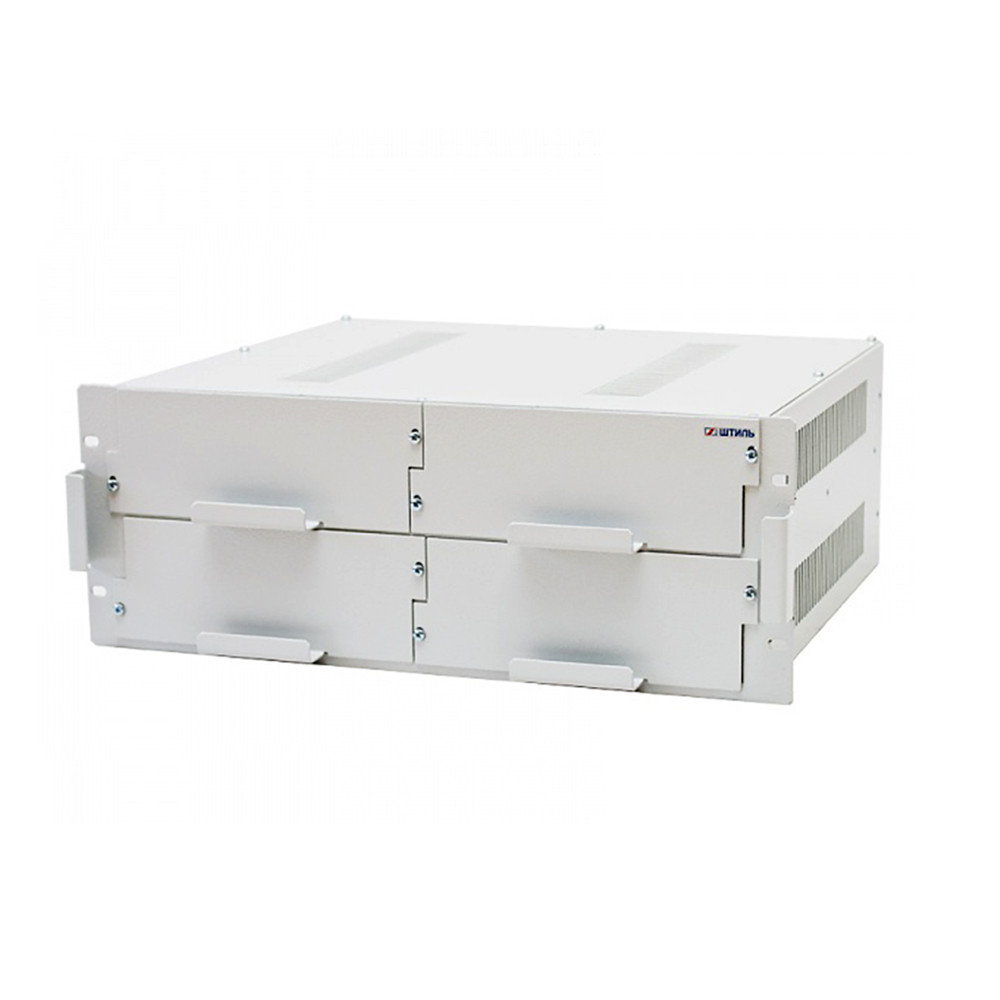

Батарейный модуль BMR-192-09-C предназначен для совместного использования с однофазными ИБП «Штиль» SR1106L, SR1110L и SR3110L стоечного исполнения мощностью 6 и 10 кВА. Устройство выполнено в виде прямоугольного контейнера, в котором установлены аккумуляторные батареи, обеспечивающие требуемое время автономной работы ИБП. Модуль и источник бесперебойного питания имеют одинаковый размер, благодаря чему устройство удобно и компактно размещается рядом с ИБП, образуя единую систему.
Номинальное напряжение группы АБ в модуле составляет 192 В. В нем установлено 16 аккумуляторных батарей 12 В емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 9 Ач. Поддерживается параллельное подключение батарейных модулей (до 6 шт.).
Ниже представлена таблица времени автономной работы ИБП SR1106L, SR1110L и SR3110L в зависимости от уровня нагрузки.
| Уровень нагрузки, % | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|
| Время автономной работы ИБП SR1106L, мин | 90 | 40 | 25 | 17 | 12 | 10 | 8 | 7 | 6 | 5 |
| Время автономной работы ИБП SR1110L и SR3110L, мин | 50 | 23 | 12 | 10 | 7 | 5 | 2 | 0 | 0 | 0 |
Особенности батарейного модуля BMR-192-09-C
BMR-192-09-C имеет широкий функционал по контролю работы встроенных батарей:
- мониторинг состояния (напряжения блока, внутреннего сопротивление блока, температуры, тока, общего напряжения системы АБ);
- тестирование ёмкости;
- защиту от глубокого разряда (LVD);
- термокомпенсацию заряда.
Важной особенностью батарейного модуля является возможность замены аккумуляторных батарей без демонтажа самого устройства. Это достигается благодаря наличию фронтального доступа к выдвижным блокам аккумуляторных батарей. Модуль подсоединяется к ИБП через разъем TD50A «Андерсон».
