Инвертор для использования на водном транспорте. Номинальная мощность: 4000 Вт, максимальная — 6000 Вт. Напряжение — 24 В. Имеет Сертификат Российского Речного Регистра.
Инвертор для использования на водном транспорте. Номинальная мощность: 4000 Вт, максимальная — 6000 Вт. Напряжение — 24 В. Имеет Сертификат Российского Речного Регистра.

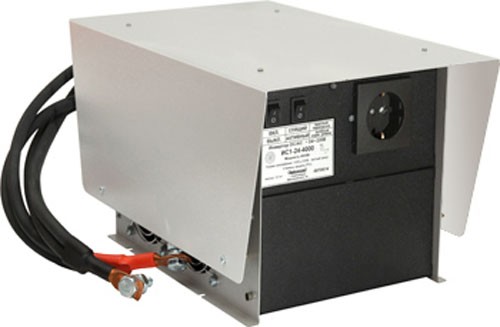

Инвертор ИС1-24-4000Р преобразует постоянное напряжение аккумулятора 24 В в переменное синусоидальное напряжение 220 В и частотой 50 Гц. Качественные характеристики такого напряжения аналогичны характеристикам напряжения в бытовой сети.
Инверторы серии ИС1 — это новая линейка инверторов, усовершенствованная по своим функциональным и конструктивным особенностям. Инверторы обладают повышенной надёжностью и большей электробезопасностью.
Инверторы ИС1 оптимальны для обеспечения напряжения 220 В на водном транспорте — на пассажирских судах, теплоходах, катерах, яхтах.
На сегодняшний день только инверторы производства «СибКонтакт» имеют Сертификат об одобрении от Российского Речного Регистра.
Степень защиты изделия от проникновения посторонних предметов и воды по ГОСТ 14254-96 IP22.
Особенности инвертора ИС1-24-4000Р
- Возможность отслеживания параметров работы инвертора в реальном времени
- Высокое качество выходного синусоидального напряжения
Коэффициент несинусоидальности выходного напряжения всего 2%. Это очень высокий показатель, позволяющий с минимальными потерями в мощности эксплуатировать нагрузки индуктивного характера (например, электродвигатели или трансформаторы). - Повышенное время работы на максимальной мощности
Время работы в режиме перегрузки увеличено до 5 сек, что позволяет эффективно запускать инертную нагрузку, требующую длительного действия повышенных пусковых токов. - Снижены пульсации тока, потребляемого от аккумулятора
Это повышает срок службы аккумуляторной батареи за счёт потребления от неё стабильного тока с минимальным коэффициентом пульсаций. - Улучшены параметры электро-магнитной совместимости
Прибор наводит меньше помех как на непосредственно подключенную к нему нагрузку, так и на приборы, восприимчивые к помехам по радиоканалу. - Больше возможностей для удобного монтажа
Вход и выход инвертора разнесены на противоположные стороны; возможно увеличение длины входных проводов до 3 метров по желанию покупателя.
Встроенная защита в ИС1-24-4000Р
- Защита от попадания встречного напряжения 220 В на выход инвертора
Зачастую при самостоятельной сборке систем бесперебойного питания, потребитель неправильно строит узел коммутации между сетью (или генератором электрической энергии) и инвертором. В результате чего возможно попадание встречного напряжения 220 В на выход инвертора. Данная защита предназначена для того, чтобы в такой ситуации инвертор не вышел из строя. Он просто отключится до исчезновения встречного напряжения. - Защита от короткого замыкания
При возникновении короткого замыкания в цепи нагрузки (подключённого оборудования) инвертор отключится от нагрузки и будет периодически включаться, контролируя наличие неисправности. При устранении неисправности инвертор автоматически вернётся в рабочее состояние. - Защита от перегрузки
При превышении мощности, потребляемой нагрузкой, выше номинальной мощности инвертора, инвертор не выйдет из строя, а отработает перегрузку в течение нескольких секунд, а затем, если нагрузка не вернётся в заданные пределы (до 2000 Вт), инвертор отключится и будет периодически включаться, контролируя наличие перегрузки. После устранения перегрузки инвертор автоматически вернётся в рабочее состояние. - Защита от повышения напряжения питания
Если напряжение питания превысит 32 В, инвертор отключится. Как только напряжение питания войдёт в пределы рабочего диапазона, инвертор автоматически вернется в рабочее состояние. - Защита от перегрева
При превышении температуры 70°С внутри прибора, инвертор отключится от нагрузки. При снижении температуры, прибор автоматически вернётся в рабочее состояние. - Защита аккумулятора от полной разрядки (от снижения напряжения)
При снижении входного напряжения ниже 21 В, инвертор автоматичекси отключится, тем самым защищая аккумуляторную батарею от глубокого разряда. - Режим энергосбережения ("спящий" режим)
В случае отсутствия нагрузки, инвертор при установленном в положении "спящий" тумблере, перейдёт в режим пониженного энергопотребления (менее 30 мА). При появлении нагрузки более 60 Вт инвертор восстановит рабочее состояние.
Какое оборудование можно подключить к ИС1-24-4000Р?
Инвертор ИС1-24-4000Р может использоваться в системах альтернативной энергетики (солнечной и ветряной электроэнергии). Синусоидальное напряжение позволяет подключать к инвертору любое оборудование, рассчитанное на работу от переменного напряжения 220 В и частотой 50 Гц:
- аудио-, видео-, бытовая техника
- компьютеры
- электроинструменты (дрели, пилы, перфораторы и др.)
- промышленное оборудование
- телекоммуникационное оборудование
- электродвигатели
- допускается работа на все виды нагрузок: активную, индуктивную, емкостную.
Изделие сертифицировано.
Примерное время работы от аккумуляторной батареи при постоянной мощности, (ч).
| Ёмкость АКБ, А-ч | Напряжение АКБ, В | 100 Вт | 200 Вт | 500 Вт | 1000 Вт | 1500 Вт | 2000 Вт | 2500 Вт | 3000 Вт | 3500 Вт | 4000 Вт | 4500 Вт |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 75 | 12 | 9 | 4:30 | 1:48 | 0:54 | 0:36 | — | — | — | — | — | — |
| 24 | 18 | 9 | 3:36 | 1:48 | 1:12 | 0:54 | 0:43 | 0:36 | — | — | — | |
| 48 | 36 | 18 | 7:12 | 3:36 | 2:24 | 1:48 | 1:26 | 1:12 | 1:00 | 0:54 | 0:48 | |
| 100 | 12 | 12 | 6 | 2:24 | 1:12 | 0:48 | 0:36 | 0:29 | 0:24 | — | — | — |
| 24 | 24 | 12 | 4:48 | 2:24 | 1:36 | 1:12 | 1:00 | 0:48 | 0:40 | 0:36 | — | |
| 48 | 48 | 24 | 9:36 | 4:48 | 3:12 | 2:24 | 2:00 | 1:36 | 1:20 | 1:12 | 1:00 | |
| 125 | 12 | 15 | 7:30 | 3:00 | 1:30 | 1:00 | 0:45 | 0:36 | 0:30 | — | — | — |
| 24 | 30 | 15 | 6:00 | 3:00 | 2:00 | 1:30 | 1:12 | 1:00 | 0:50 | 0:45 | 0:40 | |
| 48 | 60 | 30 | 12:00 | 6:00 | 4:00 | 3:00 | 2:24 | 2:00 | 1:40 | 1:30 | 1:20 | |
| 150 | 12 | 18 | 9 | 3:36 | 1:48 | 1:12 | 0:54 | 0:43 | 0:36 | — | — | — |
| 24 | 36 | 18 | 7:12 | 3:36 | 2:24 | 1:48 | 1:26 | 1:12 | 1:00 | 0:54 | 0:48 | |
| 48 | 72 | 36 | 14:24 | 7:12 | 4:48 | 3:36 | 2:54 | 2:24 | 2:00 | 1:48 | 1:36 | |
| 200 | 12 | 24 | 12 | 4:48 | 2:24 | 1:36 | 1:12 | 1:00 | 0:48 | 0:40 | 0:36 | — |
| 24 | 48 | 24 | 9:36 | 4:48 | 3:12 | 2:24 | 2:00 | 1:36 | 1:20 | 1:12 | 1:00 | |
| 48 | 96 | 48 | 19:12 | 9:36 | 6:24 | 4:48 | 4:00 | 3:12 | 2:40 | 2:24 | 2:00 | |
| 225 | 12 | — | — | 5:24 | 2:42 | 1:48 | 1:21 | 1:05 | 0:54 | 0:46 | 0:40 | 0:36 |
| 24 | — | — | 10:48 | 6:24 | 3:21 | 2:42 | 2:10 | 1:48 | 1:32 | 1:20 | 1:12 | |
| 48 | — | — | 21:36 | 12:48 | 6:42 | 5:24 | 4:20 | 3:36 | 3:04 | 2:40 | 2:24 |
|
Марка
|
Сибконтакт |
|
Серия
|
ИС1 |
|
Страна производства
|
Россия |
|
Форма выходного сигнала
|
чистая синусоида |
|
КПД
|
92% |
|
Номинальная мощность, кВт
|
4 |
|
Максимальная мощность, кВт
|
6 (5 сек.) |
|
Напряжение на входе (DC), В
|
24 |
|
Диапазон входного напряжения, В
|
21–30 (DC) |
|
Напряжение на выходе (AC), В
|
220 |
|
Частота на выходе, Гц
|
50 |
|
Длина проводов
|
50 см (возможно увеличение длины) |
|
Диапазон рабочей температуры
|
от -10 до +40 °C |
|
Габариты, мм
|
233x357x198 |
|
Масса, кг
|
9.5 |
|
Гарантия
|
3 года |
