Стойка трехфазная STP 12-20 кВА с внешним байпасом и синхронизацией фаз

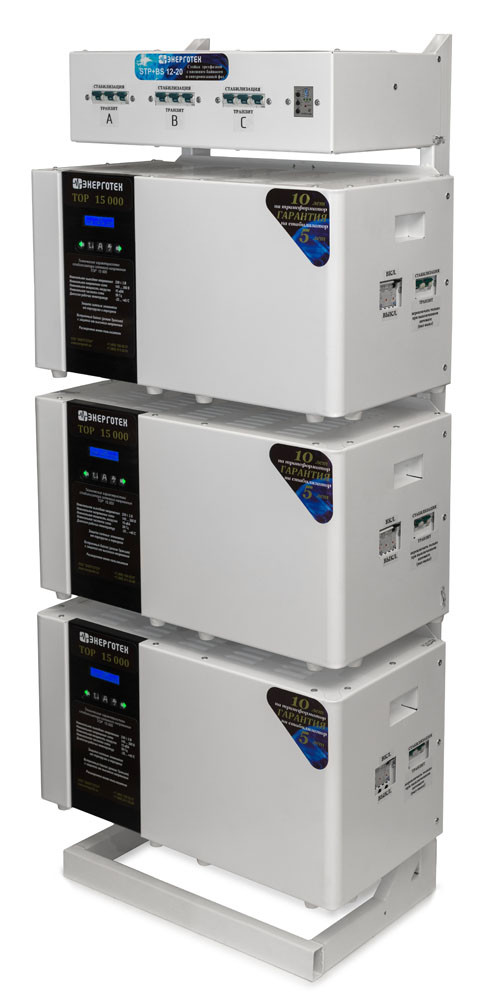

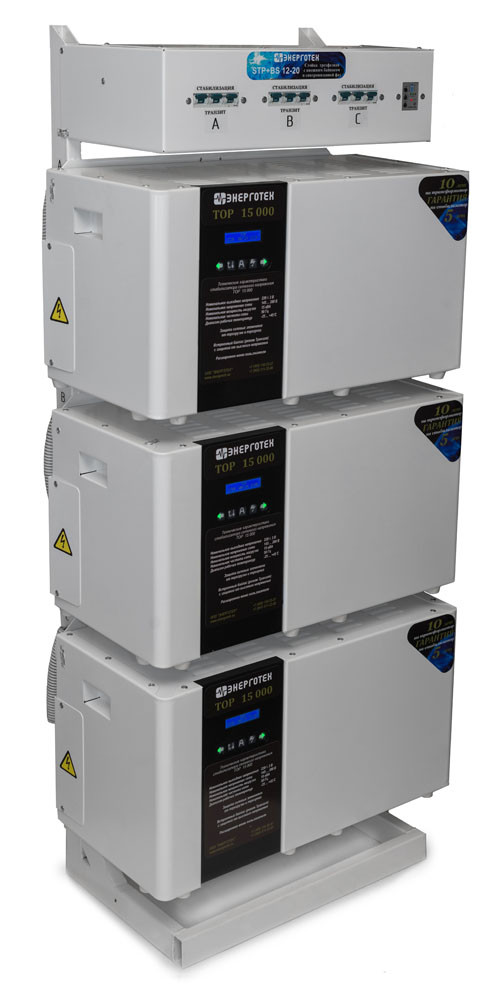

Стойка синхронизации и внешнего байпаса предназначена для объединения трёх однофазных стабилизаторов напряжения TOP (12–20 кВА) или PRIME (12–20 кВА) для работы в трёхфазном режиме.

Стойка STP 12-20 + БКС обеспечивает:

• удобный и компактный монтаж стабилизаторов;
• быстрое подключение, возможность оперативной замены любого стабилизатора, либо отключение для осуществления ремонта в сервисном центре;
• время обесточенного состояния нагрузки при использовании внешнего байпаса не более 1 минуты;
• защиту от пропадания, асимметрии и нарушения порядка чередования фаз для трёхфазных нагрузок;
• бесперебойную работу однофазных нагрузок, при пропадании напряжения на соседней фазе;
• возможность, при необходимости, объединения стабилизаторов разной мощности и точности;
• задержку на отключение трёхфазной нагрузки после пропадания напряжения на одной из фаз 3 секунды;
• задержку на включение трёхфазной нагрузки после восстановления напряжения на всех трёх фазах 5 секунд;
• защиту трёхфазной нагрузки в режиме транзит от выхода напряжения за границы диапазона 180—260 В;

Устройство и принцип работы STP 12-20 + БКС

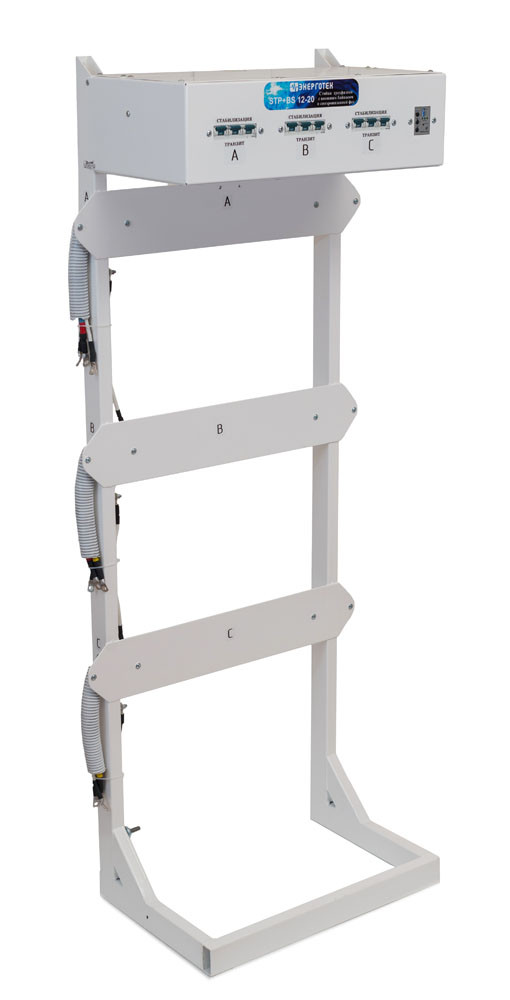

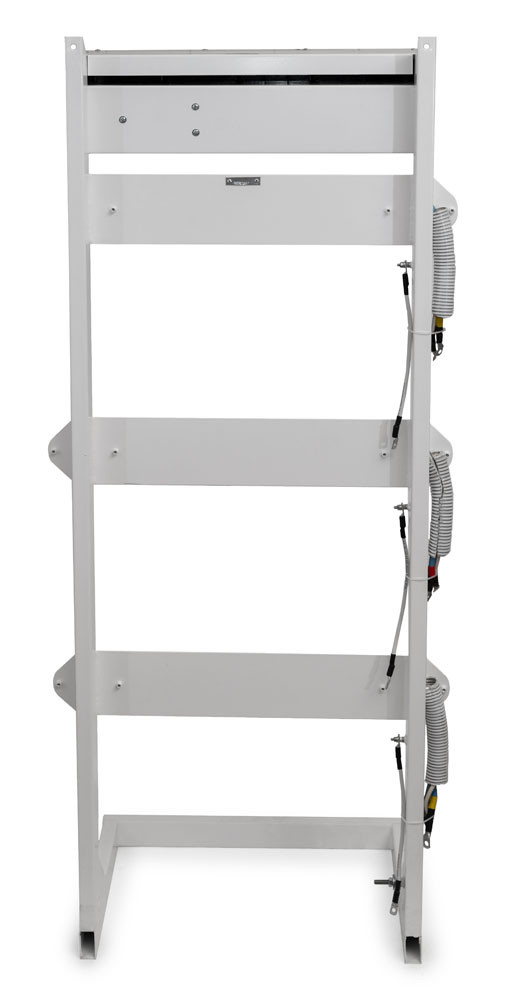

На стойке предусмотрены отверстия для крепления к вертикальной плоскости (стены либо окна), для обеспечения дополнительной устойчивости и надёжной неподвижности конструкции.

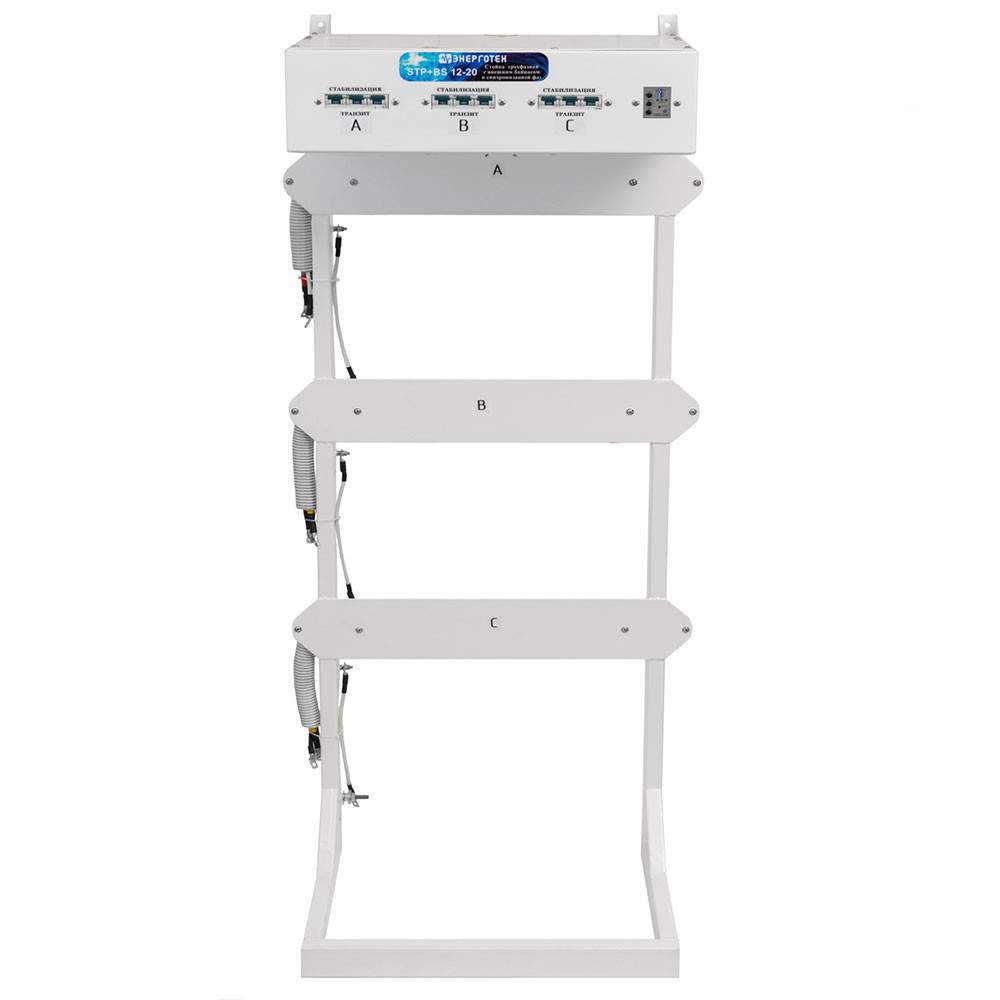

В верхней части стойки STP+BS расположен блок коммутации и синхронизации. Задняя крышка блока закрывает клеммные колодки, служащие для подсоединение подводящих и отходящих проводов. На передней панели блока расположены переключатели режимов работы каждого подключенного стабилизатора, «Стабилизация»–«Транзит» и два светодиода индикации режима работы блока синхронизации.

Внутри блока расположен контактор, который подает напряжение на трёхфазный выход только, когда напряжение на всех трёх фазах находится в диапазоне 180–260 В.

При работе всех трёх стабилизаторов в режиме «Стабилизация» блок контролирует только пропадание фаз.

При переключении одного или нескольких переключателей в режим «Транзит», блок может отключить трёхфазный выход при сильном отклонении напряжения (выходе за диапазон 180–260 В) на нестабилизированной фазе.

Отключение трёхфазной нагрузки при пропадании напряжения на одной из фаз происходит с задержкой в 3 секунды, в течение этого времени мигает красный светодиод «Авария». Кроме случая, когда отключилась фаза А, напряжение которой используется для питания контактора. В этой ситуации трёхфазная нагрузка будет обесточена сразу, а не позднее чем через 1 секунду погаснет зеленый и загорится красный светодиод.

Подключение трёхфазной нагрузки контактором происходит с задержкой в 5 секунд после восстановления напряжения на всех трёх фазах, в течение этого времени подмигивает (яркость свечения меняется от полной до половинной) красный светодиод «Авария».

Для однофазных нагрузок на стойке предусмотрены несинхронизированные выходы, которые не отключаются контактором.

При необходимости осуществления обслуживания, ремонта или замены одного из стабилизаторов его следует выключить (автомат стабилизатора в положение «ВЫКЛ»), после чего перевести соответствующий переключатель в режим «ТРАНЗИТ». После этого контактор восстановит трёхфазное питание, а стабилизатор может быть отключен от клемм Стойки. Предварительно нужно обязательно убедится в отсутствии высокого напряжения на отсоединяемых проводах.

Переключение режимов работы «Стабилизация–Транзит» допустимо только на выключенном стабилизаторе!
