УЗИП Commeng OVP-2L AC 280/80v

Устройство защиты от импульсных помех (УЗИП) класса 2 с максимальным длительным рабочим напряжением 280 В и максимальным разрядным током 80 кА.

УЗИП предназначены для защиты одно- и трехфазных электропитающих установок (ЭПУ) и цепей питания переменного тока напряжением 220/380 (230/400) Вольт от импульсных перенапряжений, вызванных ударами молнии в здания, сооружения и ЛЭП а также коммутационными процессами.

Commeng OVP AC устанавливаются в вводных и распределительных щитах электроустановок, боксах, шкафах и стойках с оборудованием.

Выполнены в стандартных электротехнических корпусах для монтажа на рейку DIN.

Общая информация Commeng OVP-2L AC 280/80v

Определение Commeng OVP AC по ГОСТ Р 51992-2011 — одновводные устройства защиты от импульсных помех (УЗИП) ограничивающего типа, 1–3 классов испытаний (далее классов). Выпускаются также несколько типов устройств комбинированного и коммутирующего типов 2–3 классов испытаний. Соответствуют требованиям:

• ГОСТ Р 51992-2011 (МЭК 61643-1:2005) Устройства защиты от импульсных перенапряжений низковольтные.

Назначение

• УЗИП класса 3 предназначены для защиты цепей питания потребителей электроэнергии от импульсных перенапряжений малой мощности, вызванных внешними воздействиями, и коммутационных перенапряжений, возникающих в электроустановке. Для защиты от мощных помех УЗИП класса 3 должны использоваться совместно с УЗИП классов 2 или 1+2. Устанавливаются в распределительных щитах, стойках и шкафах с оборудованием.
• УЗИП класса 2 и 2+3 предназначены для защиты электроустановок и потребителей от коммутационных перенапряжений, наводок от удаленных ударов и межоблачных разрядов молнии, или как вторая ступень защиты от прямых ударов молнии в здания, сооружения и в воздушную ЛЭП, к которой подключена ЭПУ. Устанавливаются в распределительных и вводных щитах, стойках и шкафах с оборудованием.
• УЗИП класса 1+2 предназначены для защиты электрооборудования от импульсных перенапряжений вызванных ударами молнии в здания, сооружения или молниеприемники объекта, ЛЭП, к которой подключена электроустановка, или коммутацией мощных потребителей энергии. Устанавливаются в вводно-распределительных устройствах (ВРУ) и главных распределительных щитах (ГРЩ).

Электрические характеристики Commeng OVP-2L AC 280/80v

УЗИП ограничивающего типа, предназначенные для включения в цепях между фазным (L) и защитным или нейтральным (PE, N, PEN), а так же двумя фазными проводниками, выполнены на базе оксидно-цинковых варисторов, имеют разъединители, предназначенные для отключения устройства от силовой системы при перегреве варистора или коротком замыкании в УЗИП, а так же элементы контроля состояния.

УЗИП, предназначенные для включения между нейтральным (N) и защитным (PE) выполнены на базе оксидно-цинковых варисторов (УЗИП ограничивающего типа) или газонаполненных разрядников (УЗИП коммутирующего типа).

Выпускаются также УЗИП ограничивающего типа (на базе варисторов) и комбинированные (на базе варисторов и разрядников), предназначенные для защиты от помех в фазном и нейтральном проводниках.

Скорость срабатывания УЗИП, в зависимости от характеристик импульсной помехи, имеет порядок: для ограничивающего типа 5–25 нс, коммутирующего — 0.5–1 мкс.

Контроль состояния УЗИП

Конструкция

Система контроля состояния УЗИП отличается повышенной надежностью и отсутствием механических элементов. Индикатор состояния позволяет определить, не произошло ли аварийное отключение варистора. Дистанционный контроль позволяет обнаружить перегрев варистора, что может свидетельствовать о выходе УЗИП из строя или же о критическом изменении параметров варистора. В УЗИП, включаемых между возвратным (N) и защитным (PE) проводниками, контроль состояния отсутствует.

Способ контроля состояния УЗИП указывается в названии c помощью добавления букв: v — визуальный (светодиодный индикатор состояния), r — дистанционный (размыкание контрольной цепи), rv — визуальный и дистанционный.

Для контроля состояния УЗИП используются две независимых системы:

1. Светодиодный индикатор состояния, позволяющий контролировать исправность УЗИП (тепловой разъединитель не сработал) при подключенной сети. Светодиод загорается при нажатии кнопки «тест». При срабатывании теплового разъединителя светодиод гореть не будет.
2. Дистанционная схема контроля перегрева, принцип работы которой основан на размыкании термопредохранителя при нагреве варистора выше 85 °С. Каждый варистор (сборка варисторов) имеет свой термопредохранитель. Если термопредохранителей несколько, то они включены последовательно. Контрольная цепь может подключаться к любой системе контроля, фиксирующей обрыв электрической цепи.

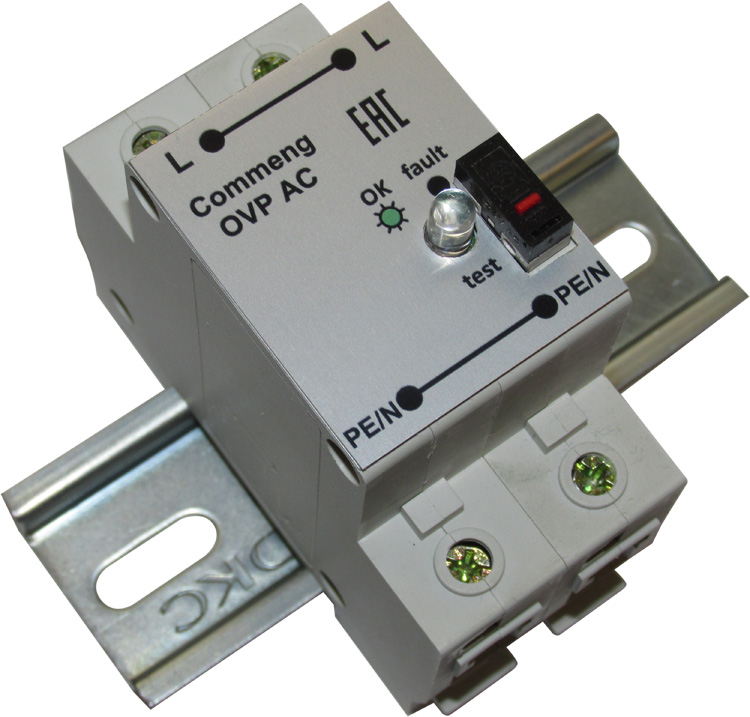

УЗИП Commeng OVP размещаются в стандартных электротехнических корпусах для монтажа на рейку DIN, выполненных из пластмассы, не поддерживающей горение. В зависимости от характеристик, они различаются своими габаритами и массой.

На лицевой поверхности УЗИП могут, в зависимости от типа, размещаться элементы контроля состояния:

• Индикатора состояния (светодиод и кнопка «тест»);
• Дистанционного контроля перегрева варистора индикатора (клеммная колодка).
