Устройство защиты от импульсных помех цепей электропитания постоянного тока III класса. Номинальное рабочее напряжение — 24 В. Стандартный электротехнический корпус. Подключение LL-PE, визуальный контроль.
Устройство защиты от импульсных помех цепей электропитания постоянного тока III класса. Номинальное рабочее напряжение — 24 В. Стандартный электротехнический корпус. Подключение LL-PE, визуальный контроль.

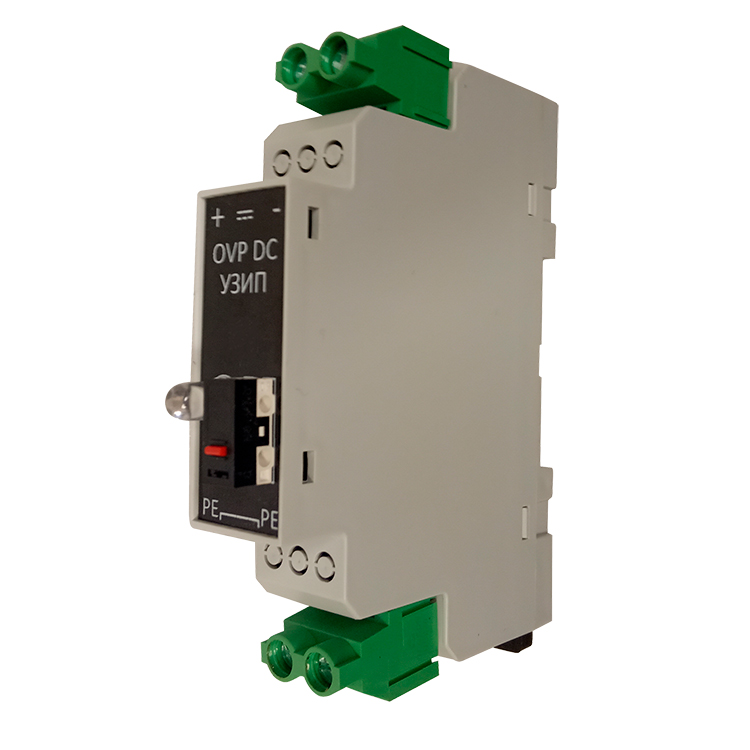

УЗИП Commeng OVP 3LL-PE DC-24 предназначен для защиты цепей питания постоянного тока с номинальными напряжениями 24 Вольт от импульсных помех малой мощности, вызванных наводками от ударов молнии и коммутационными процессами.

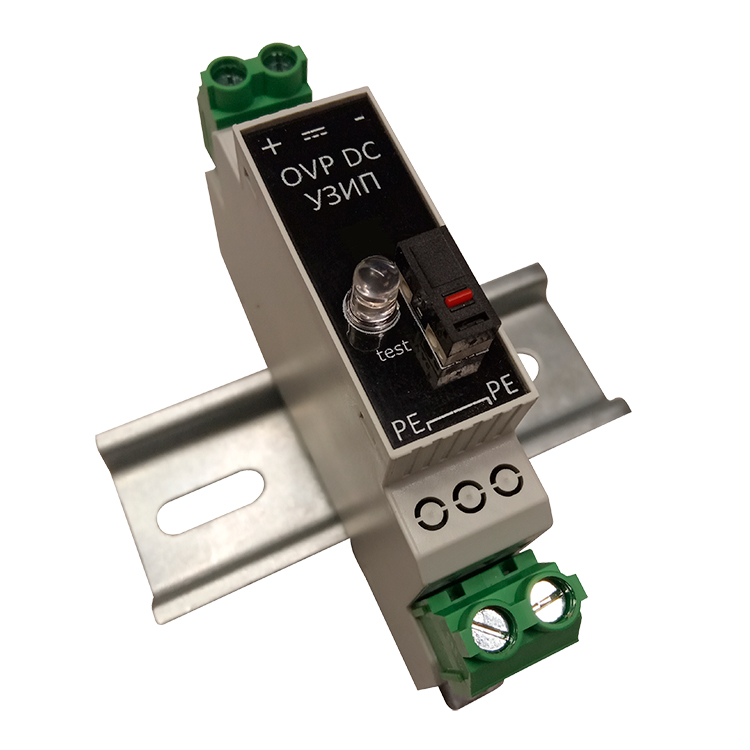

Устройство устанавливается в распределительных щитах электроустановок, боксах, шкафах и стойках с оборудованием. Выполнено в стандартных электротехнических корпусах для монтажа на рейку DIN.
Обеспечивает защиту от синфазных (провод—земля) и дифференциальных (провод—провод) помех. Скорость срабатывания УЗИП, в зависимости от характеристик импульсной помехи, находится в пределах 5–25 нс
УЗИП Комменж OVP 3LL-PE DC-24 имеет разъединители, предназначенные для отключения варистора при его перегреве или коротком замыкании, а также визуальную индикацию работоспособности УЗИП. Визуальная светодиодная индикация работает, если УЗИП включен в цепь под напряжением.
Номинальное напряжение (постоянное) 24 Вольт.
Как видно из функциональной схемы ниже, варисторы подключаются к проводам электроустановки через разъединители (термопредохранители). В том случае, если термопредохранитель сработал, при нажатии кнопки «test» светодиод гореть не будет.
Функциональная схема УЗИП Commeng OVP 3LN AC 280/10v
Выбор типа УЗИП Комменж OVP
Выбор класса и параметров УЗИП производится в соответствии с ожидаемыми уровнем и интенсивностью помех. УЗИП 3 класса испытаний применяется в электроустановках для защиты цепей питания оборудования в качестве второй или третей ступени защиты после УЗИП класса 1 или 2.
В ряде случаев (например, для защиты вводов питания постоянным током в стойки, шкафы и контейнеры с оборудованием), при низком уровне помех (наводки от удаленных ударов молнии, коммутационные помехи) данные УЗИП могут применяться в качестве первой и единственной ступени защиты.
Допускается использовать УЗИП Commeng OVP 3LL-PE DC для защиты цепей питания напряжением большим номинального и для защиты цепей питания переменного тока, при этом максимальное длительное действующее напряжение не должно превышать значений, указанных в характеристиках.
Устройство соответствует требованиям ГОСТ IEC 61643-11-2013. Производитель — ООО «Комменж».
