Устройство защиты от импульсных помех цепей переменного тока класса II+III для подключения проводов L1, L2, L3, N, PE. Максимальное рабочее напряжение (действующее) 280 Вольт. Контроль состояния — сухие контакты и визуальный.
Устройство защиты от импульсных помех цепей переменного тока класса II+III для подключения проводов L1, L2, L3, N, PE. Максимальное рабочее напряжение (действующее) 280 Вольт. Контроль состояния — сухие контакты и визуальный.
УЗИП предназначен для защиты трёхфазных электроустановок и цепей питания переменного тока 0.4 В от импульсных перенапряжений.

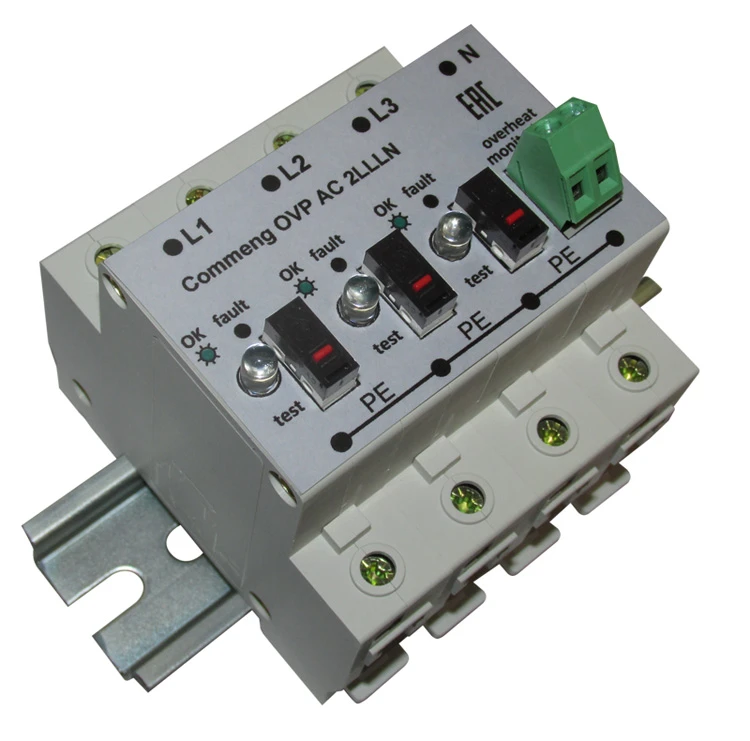

Commeng OVP-2LLLN AC 280/15rv имеет тепловые размыкатели, предназначенные для отключения варисторов от фазного провода в случае аварийной ситуации.
Для контроля исправности УЗИП используются визуальные светодиодные индикаторы для каждой фазы и дистанционный контроль.
При нажатии кнопки «Test» у исправного устройства, подключенного к сети, загорается соответствующий светодиод. При перегреве варисторов, размыкается цепь дистанционного контроля, подключенная к клеммной колодке на лицевой панели.
Функциональная схема УЗИП Commeng OVP-2LLLN AC 280/15
Выполнен в стандартных электротехнических корпусах для монтажа на рейку DIN.
Электрические характеристики Commeng OVP-2LLLN AC 280/15rv
УЗИП выполнен на базе оксидно-цинковых варисторов (УЗИП ограничивающего типа) и предназначен для включения между фазными (L) и защитным (PE), нейтральным (N) или между совмещенным (PEN) проводниками, а также между нейтральным (N) и защитным (PE) проводниками. Скорость срабатывания УЗИП в зависимости от характеристик импульсной помехи, находится в пределах 5–25 нс.
УЗИП, предназначенные для подключения к фазным проводам, имеют разъединители, предназначенные для отключения варисторов при перегреве или коротком замыкании, а также функции визуального и/или дистанционного контроля.
Назначение УЗИП
- УЗИП класса 3 предназначены для защиты цепей питания потребителей электроэнергии от импульсных перенапряжений малой мощности, вызванных внешними воздействиями, и коммутационных перенапряжений, возникающих в электроустановке. Для защиты от мощных помех УЗИП класса 3 должны использоваться совместно с УЗИП классов 2 или 1+2. Устанавливаются в распределительных щитах, стойках и шкафах с оборудованием.
- УЗИП класса 2 и 2+3 предназначены для защиты электроустановок и потребителей от коммутационных перенапряжений, наводок от удаленных ударов и межоблачных разрядов молнии, или как вторая ступень защиты от прямых ударов молнии в здания, сооружения и в воздушную ЛЭП, к которой подключена ЭПУ. Устанавливаются в распределительных и вводных щитах, стойках и шкафах с оборудованием.
- УЗИП класса 1+2 предназначены для защиты электрооборудования от импульсных перенапряжений, вызванных ударами молнии в здания, сооружения или молниеприемники объекта, ЛЭП, к которой подключена электроустановка или коммутацией мощных потребителей энергии. Устанавливаются в вводно-распределительных устройствах (ВРУ) и главных распределительных щитах (ГРЩ).
Устройство соответствует требованиям ГОСТ IEC 61643-11-2013. Производитель — ООО «Комменж».
