Устройство защиты фотоэлектрических систем Комменж УЗФЭС-2 800/40Y

Комменж УЗФЭС-2 800/40Y — это специализированное устройство защиты от импульсных помех (УЗИП) II класса испытания, предназначенное для защиты цепей постоянного тока фотоэлектрических систем (ФЭС) напряжением до 800 Вольт от импульсных перенапряжений, вызванных ударами молнии в здания и сооружения, конструкции солнечных электростанций, а также ударами молнии в ЛЭП и другие коммуникации, наводками от ударов молний.

Устройство применяется в качестве первой ступени защиты для подавления воздействия частичного электрического тока молнии или индуцированного (наведённого) тока, воздействия магнитного поля. Устанавливаются в непосредственной близости от солнечных батарей, на вводах в здания и контейнеры, в распределительные устройства рядом с инверторами и контроллерами, в распределительных шкафах, ящиках, коробках или боксах.

Комменж УЗФЭС-2 800/40Y имеет тепловые размыкатели, предназначенные для отключения УЗИП от силовой цепи ФЭС в случае аварийной ситуации.

Для контроля исправности УЗИП используются визуальный (местный) светодиодный индикатор и дистанционный контроль (только модели с индексом «к» в названии). При нажатии кнопки «тест» у исправного УЗИП, подключенного к сети ФЭС, загорается светодиод. При перегреве любого из варисторов, размыкается цепь дистанционного контроля, подключенная к клеммной колодке на лицевой панели.

Электрическая схема УЗИП Комменж УЗФЭС-2 800/40Y

Назначение УЗФЭС-2 800/40Y

УЗФЭС — это специализированные устройства защиты от импульсных помех (УЗИП), предназначенные для защиты цепей постоянного тока фотоэлектрических систем (ФЭС) от импульсных перенапряжений, вызванных ударами молнии в здания и сооружения, конструкции солнечных электростанций, а также ударами молнии в ЛЭП и другие коммуникации, наводками от ударов молний. Выпускаются УЗИП Комменж УЗФЭС классов испытаний I+II, II, II+III, III.

• УЗФЭС класса 3 предназначены для защиты контроллеров (инверторов). Устанавливаются непосредственно рядом с защищаемым оборудованием.
• УЗФЭС класса 2 предназначены как для защиты контроллеров (инверторов), так и солнечных батарей. Применяются отдельно или вместе с УЗФЭС классов 3 или 1+2, устанавливаются рядом с защищаемым оборудованием, в распределительных шкафах и ящиках, на вводах в здания и сооружения.
• УЗФЭС класса 1+2 применяются, как правило, для защиты оборудования крупных установок, а также в случаях, когда высока вероятность удара молнии в здания и сооружения, где установлены солнечные электростанции. Применяются вместе с УЗФЭС классов 2 или 3.
• УЗФЭС-Д (добавочные) предназначены для совместного использования с УЗФЭС класса 2 для выполнения Y-схемы защиты и повышения рабочего напряжения в цепи.

Варианты исполнения УЗФЭС

УЗФЭС выполнены на базе оксидно-цинковых варисторов, имеют разъединители, предназначенные для отключения устройства от силовой системы при перегреве варистора или коротком замыкании в УЗФЭС, а также элементы контроля состояния.

УЗФЭС III класса выполнены по Y-схеме, благодаря чему обеспечивают защиту не только от синфазных (провод-земля), но и от дифференциальных помех (провод-провод).

УЗФЭС II класса выполнены по V-схеме, обеспечивают защиту от синфазных помех (в цепи провод-земля).

УЗФЭС класса I+II выполнены по V-схеме, обеспечивают защиту от синфазных помех (в цепи провод-земля).

УЗФЭС-Д (добавочные) предназначены для совместного использования с УЗФЭС класса II для выполнения Y-схемы и повышения рабочего напряжения в цепи.

Скорость срабатывания УЗФЭС любого типа не превышает 25 нс, причём чем меньше номинальный и максимальный разрядные токи, тем она выше.

Конструкция Комменж УЗФЭС

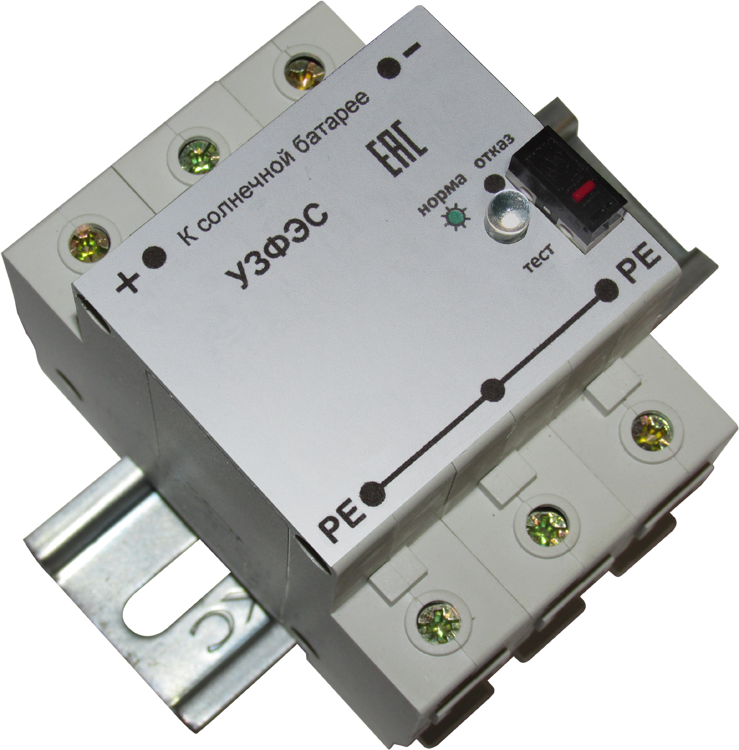

УЗФЭС и УЗФЭС-Д размещаются в стандартных электротехнических корпусах для монтажа на рейку DIN, выполненных из пластмассы, не поддерживающей горение.

На лицевой поверхности всех УЗФЭС установлена кнопка «тест» и светодиод индикатора состояния. УЗФЭС с индексом «к» имеют также клеммную колодку для подключения дистанционного контроля перегрева варистора. В том случае, если колодка не установлена, место для установки закрывается заглушкой. Все УЗФЭС-Д имеют дистанционный контроль перегрева варистора, индикатор состояния не предусмотрен.

Комменж УЗФЭС-2 800/40Y выпускается в соответствии с ТУ 3428-002-38164566-2012, производитель — ООО «Комменж».
