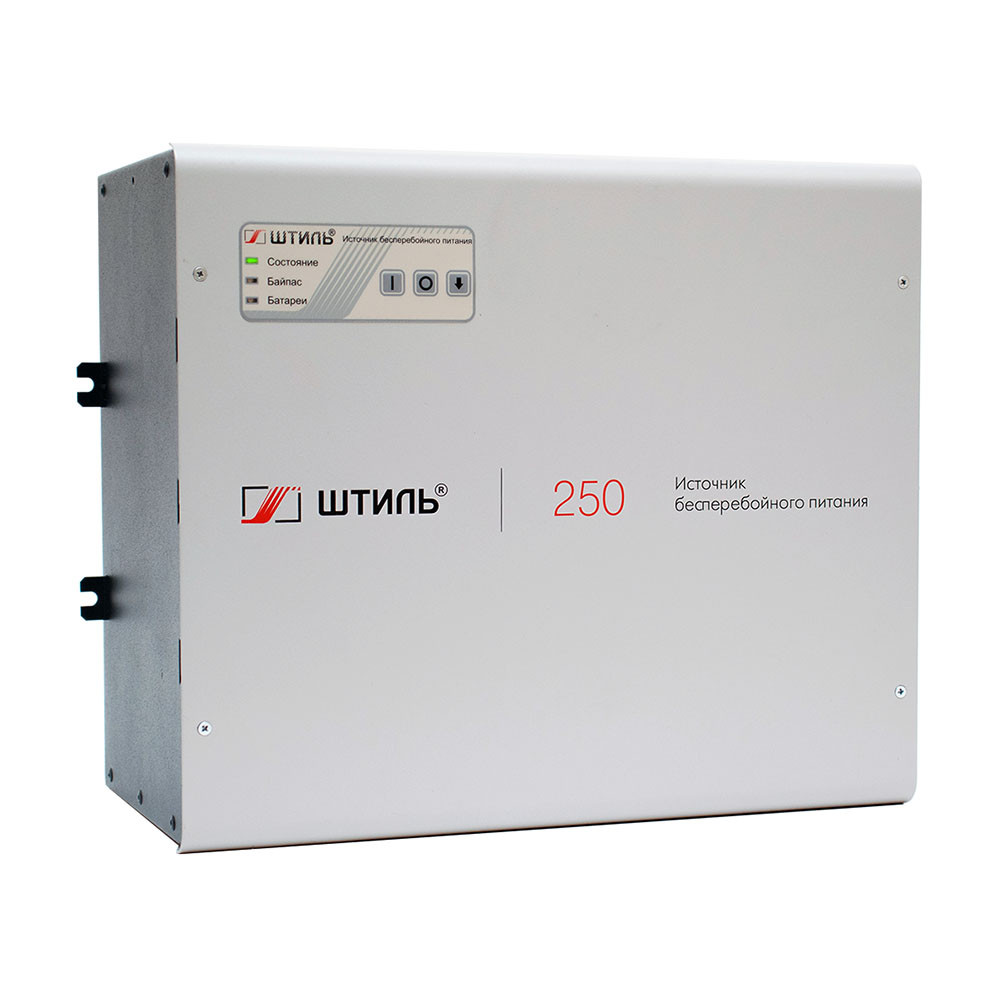

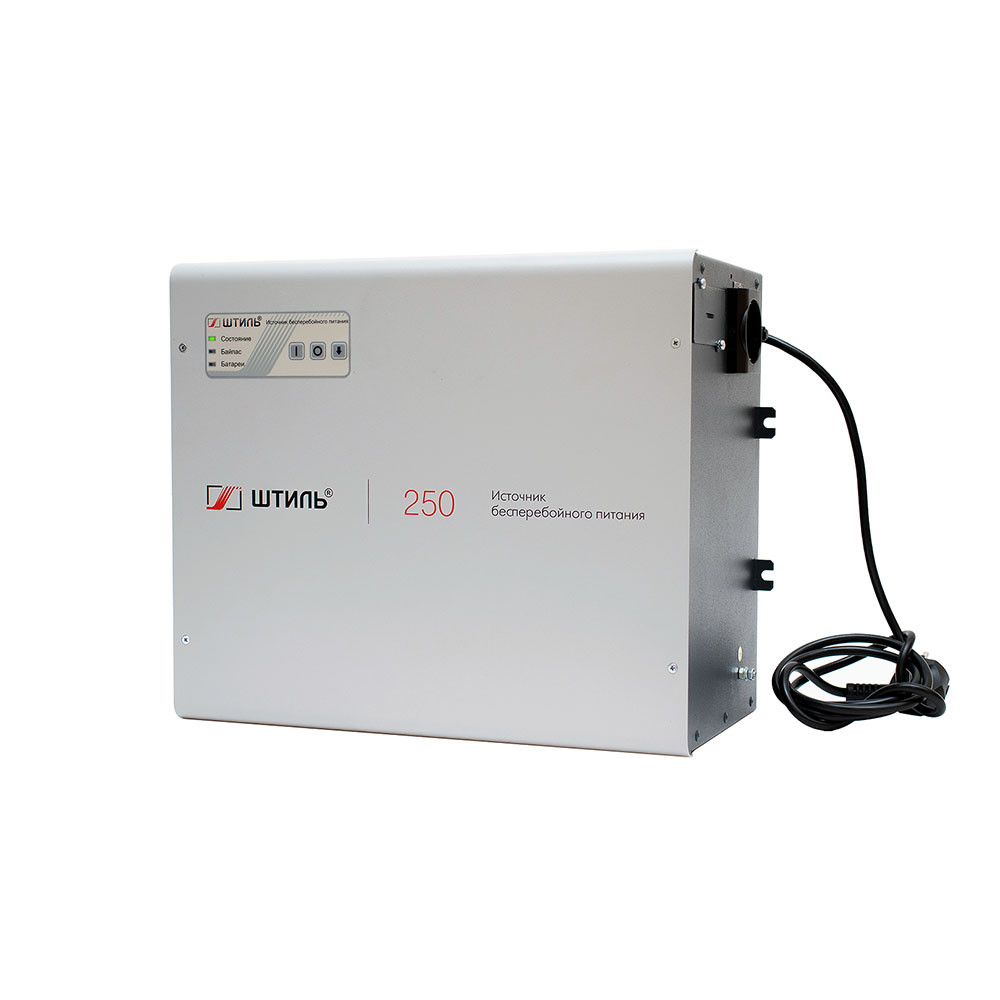

ИБП с двойным преобразованием Штиль SW250

Однофазный ИБП мощностью 225 В без встроенных АКБ. Настенного исполнения. Идеально для насосов или котла отопления!

Онлайн ИБП SW250 предназначен для бесперебойного электропитания и защиты от повышенного или пониженного сетевого напряжения подключенного электрооборудования мощностью до 250 ВА/225 Вт, например:

• газовых котлов и циркуляционных насосов;
• видеотехники и аудиоаппаратуры;
• персональных компьютеров;
• другого маломощного бытового оборудования.

SW250 оснащен усовершенствованным алгоритмом работы корректора коэффициента мощности, который позволяет ИБП полноценно взаимодействовать с дизельгенераторными установками.

Работа ИБП SW250 основана на двойном преобразовании электрического тока, что позволяет устройству:

• стабилизировать входное напряжение в расширенном диапазоне (90–295 В) с высокой точностью (±2%) и без перехода на АБ;
• мгновенно переводить электропитание нагрузки на АБ при отключении электричества;
• обеспечивать нагрузку напряжением с идеальным синусом.

Устройство имеет конвекционную (бесшумную) систему охлаждения.

Установка и подключение Штиль SW250

ИБП SW250 рассчитан на настенное размещение. Модель крепится на ровную вертикальную поверхность с помощью специального кронштейна, который входит в комплект поставки ИБП.

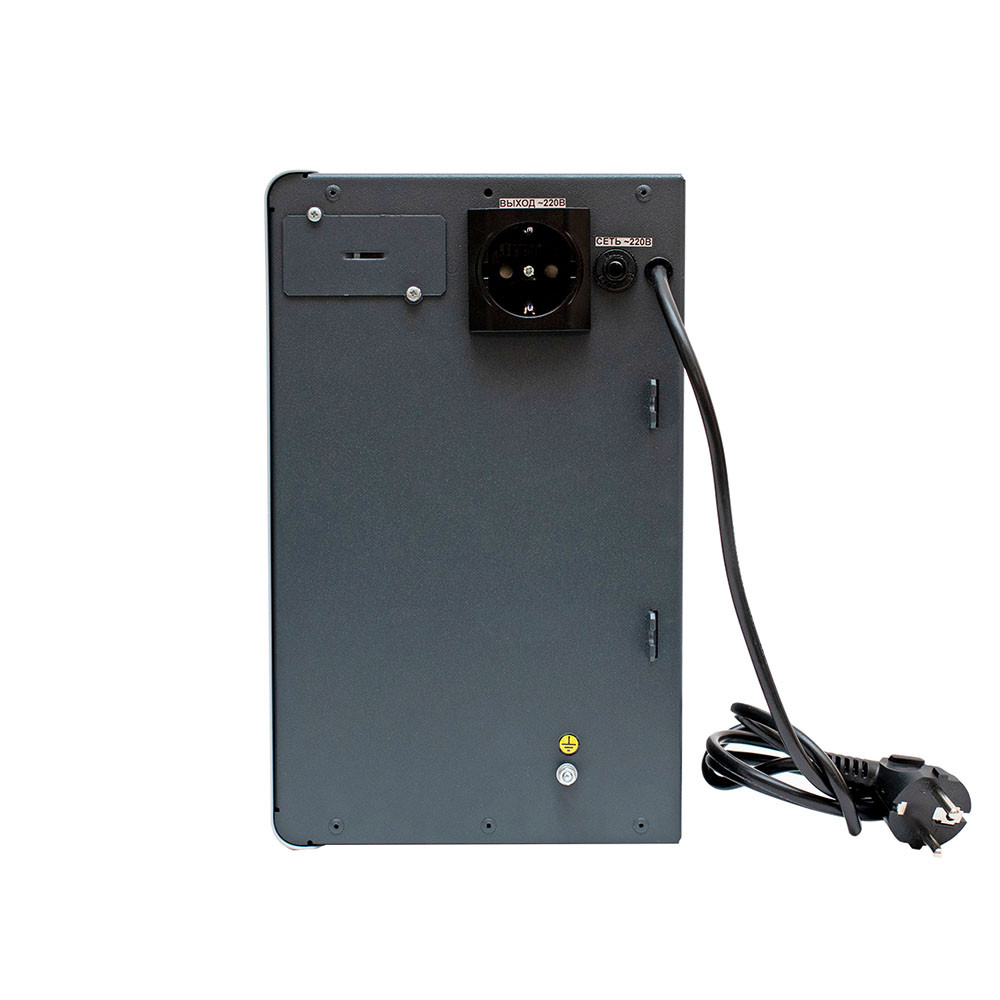

Нагрузка подключается в евророзетку, установленную на боковой панели ИБП. К входной сети устройство подсоединяется с помощью шнура с евровилкой.

Автономная работа

Предусмотрена установка одной встроенной АБ 12 В ёмкостью 17, 26, 33 или 40 А-ч. Для зарядки батареи есть встроенное ЗУ с номинальным током 3 А. При 100% нагрузке АБ максимальной ёмкости (40 А-ч) обеспечит резервное питание нагрузки в течение 55 минут.

Панель управления

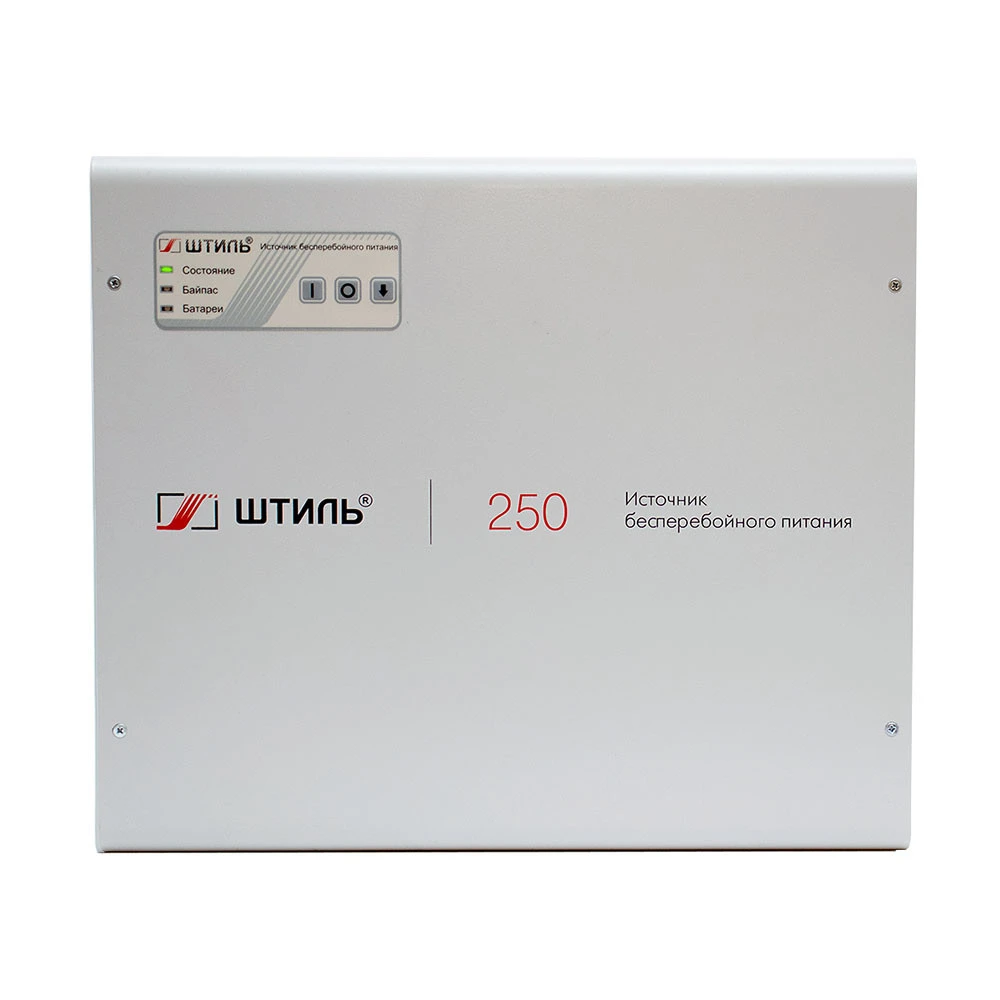

Настройка и контроль работы устройства выполняется через функциональные клавиши и светодиодные индикаторы, размещенные на фронтальной панели устройства:

• «Состояние» — режим работы устройства и возникновение аварий;
• «Байпас» — работа через байпас/ЭКО-режим;
• «Батарея» — состояние батарей.

Функциональные клавиши ИБП позволяют выбрать режим его работы: онлайн, байпас или ECO.

Кроме того, при 3-секундном удержании клавиши «Смена режима» можно протестировать состояние батареи.

Средства мониторинга

SW250 оснащен слотом для установки карты удаленного/локального мониторинга. В интернет-магазине ГК «Штиль» представлено несколько моделей таких плат, поддерживающих следующие интерфейсы:

• RS-232;
• USB или mini-USB;
• «сухие» контакты;
• Ethernet (протоколы: Web/ SNMP/ NTP/ Modbus TCP/ Штиль и др.);
• датчик температуры.

С установленной картой работу ИБП удобно отслеживать в веб-браузере или программе Shtyl Device Manager (SDM).

Установленная в ИБП карта мониторинга IC-SNMP/Web или IC-SNMP/mini-USB позволяет настраивать выходное напряжение в диапазоне 210–240 В.

Обратите внимание на то, что карты приобретаются дополнительно!

Защита

SW250 оснащен всеми необходимыми видами электронной защиты c автовосстановлением после:

• короткого замыкания и длительной перегрузки по выходу;
• внутреннего перегрева;
• импульсных перенапряжений и сетевых помех.

Кроме того, ИБП защищает АБ от «глубокого» разряда (при разряде на 80-85% батарея отключается).

За счет встроенного байпаса можно бесперебойно переводить электропитание нагрузки на входную есть, если произошла перегрузка или вышел из строя один из узлов ИБП.

Режим байпаса включается принудительно или автоматически.

Преимущества ИБП Штиль SW250

Превосходные технические характеристики

• безразрывное мгновенное переключение на питание от АБ (онлайн топология);
• идеальное синусоидальное выходное напряжение;
• работа в широком диапазоне входного напряжения (90–295 В) без перехода на АБ;
• высокая точность стабилизации напряжения — ±2%;
• выходной коэффициент мощности — 0,9;
• входной коэффициент мощности — 0,99;
• малый коэффициент нелинейных искажений тока — до 2,5 % при линейной нагрузке.

Функциональность

• плавный пуск;
• резервное питание до 55 минут (при 100% нагрузке) при установке АБ максимальной ёмкости (40 А-ч);
• совместимость в работе с генераторами;
• функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
• встроенный автоматический байпас;
• широкие возможности дистанционного мониторинга и управления;
• настройка выходного напряжения в диапазоне 210–240 В (требуется карта мониторинга).

Высокая надежность

• многоуровневая электронная система защиты;
• автоматический перезапуск при восстановлении после аварий;
• полный набор функций контроля батарей;
• самодиагностика при запуске и во время работы;
• высокая перегрузочная способность (особенно важно при работе с двигателями);
• срок службы — не менее 10 лет.

Энергоэффективность

• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
• КПД 89% в режиме on-line и 99% в режиме ECO и при работе через байпас;
• система конвекционного (безвентиляторного) охлаждения.
