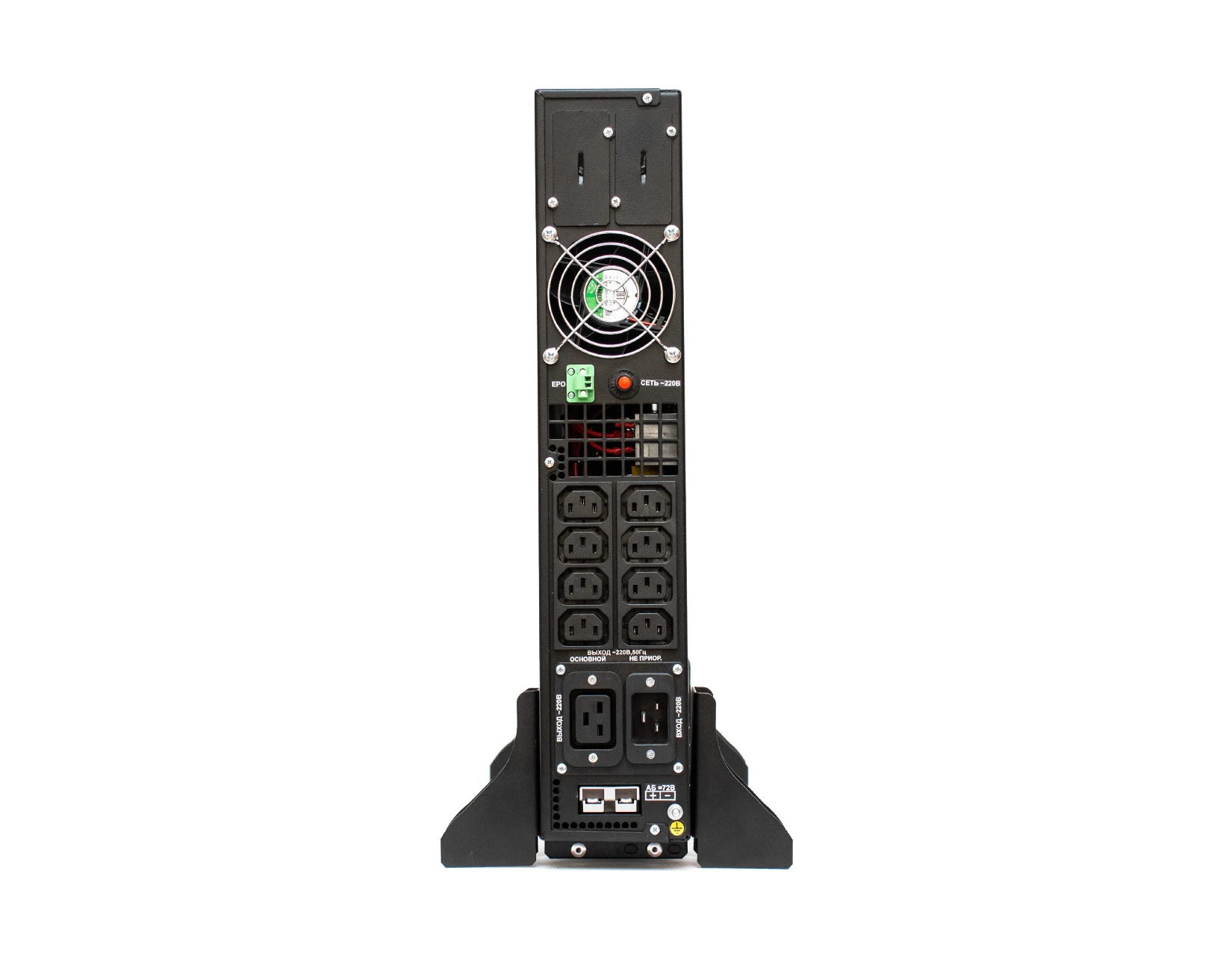

ИБП с двойным преобразованием Штиль STR1102LD

ИБП мощностью 1.8 кВт с 1-фазным входом и 1-фазным выходом, универсального исполнения (Tower/Rack).

Однофазный источник бесперебойного питания Штиль STR1102LD топологии on-line предназначен для обеспечения бесперебойного и качественного электропитания широкого класса приборов суммарной мощностью до 2000 ВА / 1800 Вт, например:

• серверов, групп серверов, серверных стоек, компьютерных залов, дата-центров
• сетевого оборудования
• систем связи и телекоммуникационных узлов
• СКУД и систем безопасности, а также оборудования пожаротушения, видеонаблюдения, аварийной сигнализации и т.д.
• приборов учета электроэнергии и других контрольно-измерительных приборов (КИП)
• устройств АСУ ТП ПС — контроллеров, приборов автоматики и т.д.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель STR1102LD отлично функционирует в связке с дизельгенераторными установками.

Автономная работа ИБП Штиль STR1102LD

ИБП обладает встроенным зарядным устройством (ток 8 А) и возможностью подключения внешних свинцово-кислотных АБ, за счет которых обеспечивается необходимое время автономной работы нагрузки.

Установка внешних батарей, в зависимости от требуемого времени автономной работы, возможна как в батарейных модулях, так и в батарейных стеллажах.

В ИБП применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы АБ:

• интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением));
• термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).

Кроме того, ИБП обладает специальными алгоритмами, позволяющими отключать АБ при разряде на 80–85% (защита от «глубокого» разряда), заранее уведомлять пользователя об износе АБ, точно прогнозировать время автономии при текущей нагрузке.

Панель управления

STR1102LD имеет современный цифровой ЖК-дисплей со встроенным гироскопом, за счет которого ИБП автоматически меняет ориентацию экрана в зависимости от положения устройства.

Информация на ЖК-дисплее:

• значение входного напряжения и входной частоты;
• значение выходного напряжения и выходной частоты;
• процент загрузки ИБП относительно номинальной выходной мощности;
• активная и полная мощность;
• мнемосхема, отображающая состояние ИБП;
• температура, напряжение и ток АБ;
• внутренняя температура устройства;
• уровень заряда АБ и прогнозируемое время автономной работы;
• оповещение об авариях с указанием их причины;
• режимы работы: онлайн, байпас или питание от АБ;
• состояние звуковой сигнализации.

Настройка основных параметров работы ИБП:

• режима работы (on-line или ЭКО);
• режима байпаса (авто, включен или выключен);
• способа запуска (авто или по кнопке);
• выходного напряжения (220, 230 или 240 В);
• номинальной выходной частоты (50/60 Гц);
• уровня заряда АБ, при котором происходит отключение неприоритетной нагрузки (от 10 до 90% с шагом 5%);
• уровня «глубокого» разряда батарей.

Запуск трех видов теста аккумуляторных батарей:

• 10-секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Защиты в ИБП Штиль STR1102LD

В STR1102LD применяется современная многоуровневая система защиты от:

• перегрузки и короткого замыкания;
• внутреннего перегрева;
• высокочастотных сетевых помех и импульсных перенапряжений;
• переходных процессов при коммутации и нелинейных искажений;
• «глубокого» разряда батарей.

Поддерживается автоматический перезапуск ИБП после устранения причины аварии.

В случае перегрузки или выхода ИБП из строя, электронный байпас автоматически переключит питание нагрузки на входную сеть.

Средства мониторинга

STR1102LD имеет широкие возможности для организации локального/удаленного мониторинга и управления работы. Для этого к ИБП подключаются платы расширения со следующими интерфейсами:
