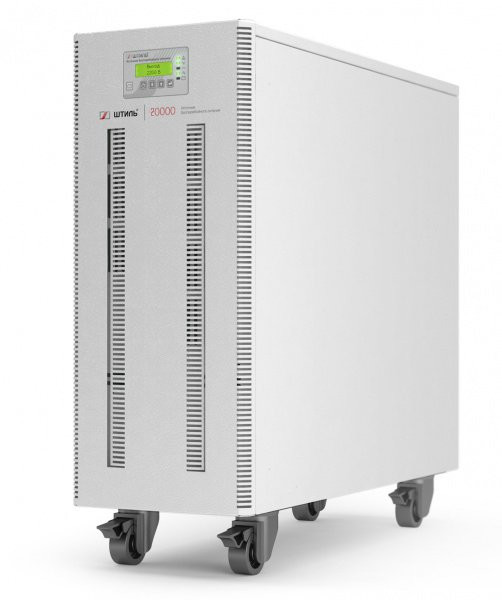

ИБП с двойным преобразованием Штиль ST3120L

ИБП мощностью 16 кВт с 3-фазным входом и 1-фазным выходом без встроенных АКБ. Напольного исполнения (Tower).

Источник бесперебойного питания Штиль ST3120L топологии on-line с трёхфазным входом и однофазным выходом предназначен для защиты ответственных потребителей электроэнергии, предъявляющих повышенные требования к качеству электропитания, а именно:

• серверных, компьютерных залов, небольших и средних ЦОД, IT-инфраструктуры предприятий малого и среднего бизнеса
• сетевого оборудования
• телекоммуникационного оборудования
• конвейерного, станочного оборудования и других промышленных применений
• систем безопасности и контроля доступа (охранной и аварийной сигнализации, систем пожаротушения и видеонаблюдения и т.д.)

Благодаря применению принципа высокочастотного двойного преобразования напряжения и уникальных алгоритмов управления на базе цифрового сигнального микропроцессора, ИБП обеспечивает стабильную (без перерывов в питании нагрузки при переходе из сетевого в автономный режим работы) подачу напряжения идеальной синусоидальной формы, надёжно защищая ответственные нагрузки от всех неполадок в сети электропитания: повышенного и пониженного входного напряжения, высоковольтных выбросов и провалов входного напряжения, электрических помех и колебаний частоты.

Модели этой серии выполнены в компактном корпусе для напольной установки (исполнение Tower), оснащены панелью управления с ЖК-дисплеем и светодиодными индикаторами для контроля состояния и настройки ИБП без подключения к ПК, поддерживают расширенный функционал управления аккумуляторными батареями, имеют широкий выбор коммуникационных интерфейсов: RS-232, USB, Ethernet, RS-485, «сухие» контакты.

Трёхфазный вход, однофазный выход

Система ИБП с трёхфазным входом и однофазным выходом позволяет более равномерно нагружать промышленную сеть, используя все три фазы. Резервирование входного питания за счёт отдельного ввода для автоматического электронного байпаса гарантирует повышенную надёжность защиты ответственного оборудования и устраняет перекос нагрузки на одну из питающих фаз при работе в режиме байпас.

Автономная работа ИБП Штиль ST3120L

ИБП Штиль ST3120L не содержит встроенных аккумуляторных батарей, но поддерживает подключение широкого модельного ряда внешних АКБ для обеспечения долговременной автономной работы (до 20 часов и более).

Структурная схема ИБП Штиль серии SR-L 10 кВА (3:1)

Высокая надёжность Штиль ST3120L

• «on-line» топология (безразрывное переключение нагрузки на питание от АКБ, идеальное синусоидальное выходное напряжение)
• Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим — 90–295 В
• Коррекция входного коэффициента мощности
• Полное цифровое управление на основе высокопроизводительного цифрового сигнального процессора (DSP — Digital Signal Processor)
• Защита от перегрузки, перегрева, короткого замыкания, повышенного и пониженного входного напряжения, электрических помех в сети электропитания, высоковольтных выбросов, колебаний частоты, переходных процессов при коммутации и нелинейных искажений
• Совместимость в работе с дизель генераторными установками (ДГУ)

Функциональность ИБП Штиль ST3120L

• Панель управления с ЖК-дисплеем и светодиодными индикаторами для контроля состояния и настройки ИБП без подключения к ПК
• Светодиодный дисплей как опция
• Широкие возможности локального и удаленного мониторинга и управления ИБП (опционально):
  • Интерфейс RS-232
  • USB порт
  • Непрограммируемые и программируемые «сухие» контакты
  • Интерфейсы Ethernet (поддержка протоколов: SNMP/Web/Modbus TCP/Telnet/SSH/SMTP и др.) и RS-485 (протокол Modbus RTU)
  • Порт EPO для дистанционного аварийного отключения ИБП
  • ПО для мониторинга одного ИБП (Shut Down Manager)
  • ПО для мониторинга множества ИБП (Shtyl Device Manager и Система дистанционного контроля и управления (СДКУ))
• Плавный пуск

Повышенная эксплуатационная готовность

• Возможность увеличения времени автономной работы нагрузки за счёт широкого модельного ряда внешних батарейных модулей (опция)
• Возможность замены блоков внешних АКБ на месте эксплуатации без отключения оборудования
• Полный набор функций контроля батарей (мониторинг состояния, тестирование ёмкости, защита от глубокого разряда, термокомпенсация заряда и контроль АКБ по "средней" точке как дополнительные опции)
• Функция «холодного» старта, позволяющая запускать ИБП от АКБ при отсутствии входной сети переменного тока
• Автоматический перезапуск при восстановлении после аварий, включая КЗ, перегрев, перегрузку, а также глубокий разряд батарей (при повторном появлении сети)
• Самодиагностика при запуске устройства и во время работы
• Встроенный автоматический электронный байпас
• Отдельный ввод для автоматического электронного байпаса
• Опциональная установка модуля внешнего байпаса настенного исполнения позволяет выполнять настройку, сервисное обслуживание, а также ремонт и замену ИБП без прекращения подачи электропитания к подключённому оборудованию

Энергоэффективная работа

• Входной коэффициент мощности, равный 0,99 и малый коэффициент нелинейных искажений тока (до 2% при линейной нагрузке) сокращают расходы на компенсацию реактивной мощности и фильтрацию в сети питания
• КПД до 95% при работе в режиме on-line (99% в режимах ECO и байпас) обеспечивает значительное энергосбережение
• Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим (при условии, что выходная мощность для нагрузки будет находиться в допустимых пределах) позволяет реже использовать энергию батарей, что продлевает срок их службы
• Поддержка режима работы ECO обеспечивает максимальную экономию энергии в условиях относительно качественного электропитания
• Интеллектуальная работа вентилятора обеспечивает регулировку скорости вращения в зависимости от уровня нагрузки, что позволяет существенно увеличить срок службы вентиляторов, а также уменьшить уровень шума
