ИБП с двойным преобразованием Штиль ST1110SL

ИБП мощностью 8 кВт с 1-фазным входом и 1-фазным выходом c встроенными АКБ. Напольного исполнения (Tower).

Однофазный источник бесперебойного питания Штиль ST1110SL топологии on-line предназначен для защиты ответственных потребителей электроэнергии, предъявляющих повышенные требования к качеству электропитания, а именно:

• серверов, групп серверов, серверных стоек, компьютерных залов, небольших ЦОД
• сетевого оборудования
• систем связи и телекоммуникационных узлов
• отопительного и котельного оборудования (газовых котлов, водонагревательных котлов, циркуляционных насосов и т.д.)
• систем безопасности и контроля доступа (охранной и аварийной сигнализации, систем пожаротушения и видеонаблюдения и т.д.)
• бытовой техники для дома (звуковое оборудование Hi-Tech, телевизионная техника и др.)

Благодаря применению принципа высокочастотного двойного преобразования напряжения и уникальных алгоритмов управления на базе цифрового сигнального микропроцессора, ИБП обеспечивает стабильную (без перерывов в питании нагрузки при переходе из сетевого в автономный режим работы) подачу напряжения идеальной синусоидальной формы, надёжно защищая ответственные нагрузки от всех неполадок в сети электропитания: повышенного и пониженного входного напряжения, высоковольтных выбросов и провалов входного напряжения, электрических помех и колебаний частоты.

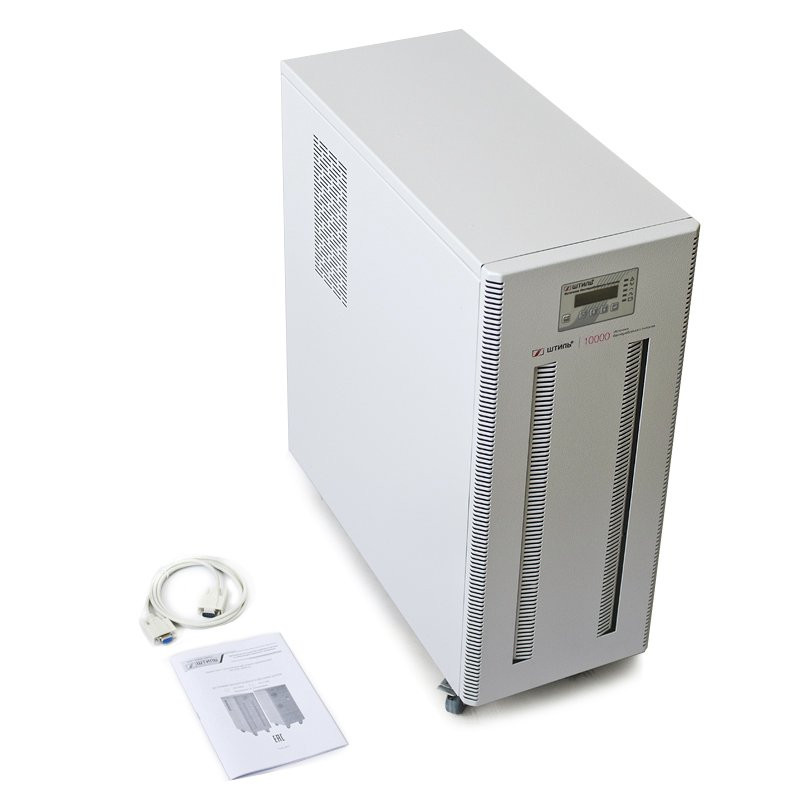

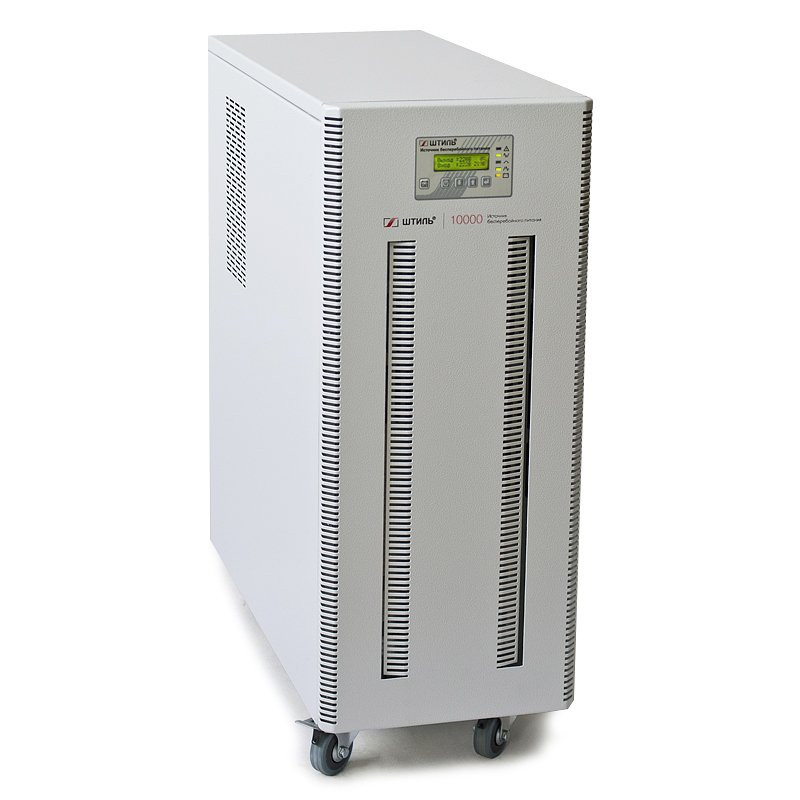

Модели этой серии выполнены в компактном корпусе для напольной установки (исполнение Tower), оснащены панелью управления с ЖК-дисплеем и светодиодными индикаторами для контроля состояния и настройки ИБП без подключения к ПК, поддерживают расширенный функционал управления аккумуляторными батареями, имеют широкий выбор коммуникационных интерфейсов: RS-232, USB, Ethernet, RS-485, «сухие» контакты.

Автономная работа ИБП Штиль ST1110SL

ИБП Штиль ST1110SL содержит встроенное зарядное устройство, рассчитанное на ток до 4 А, и встроенные 9 А-ч аккумуляторные батареи, которые обеспечивают стандартное минимальное время автономной работы (до 7 минут при 100% нагрузке). Возможность подключения дополнительных внешних батарейных модулей позволяет увеличить время автономной работы до нескольких часов. Для ответственных приложений с длительным временем автономной работы советуем рассмотреть on-line ИБП Штиль серии ST-L 6-10 кВА без встроенных АКБ (ИБП ST1106L, ИБП ST1110L).

Структурная схема ИБП Штиль серии ST-SL 6-10 кВА со встроенными АКБ

Высокая надёжность Штиль ST1110SL

• «on-line» топология (безразрывное переключение нагрузки на питание от АКБ, идеальное синусоидальное выходное напряжение)
• Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим — 90–295 В
• Коррекция входного коэффициента мощности
• Полное цифровое управление на основе высокопроизводительного цифрового сигнального процессора (DSP — Digital Signal Processor)
• Защита от перегрузки, перегрева, короткого замыкания, повышенного и пониженного входного напряжения, электрических помех в сети электропитания, высоковольтных выбросов, колебаний частоты, переходных процессов при коммутации и нелинейных искажений
• Совместимость в работе с дизель генераторными установками (ДГУ)

Функциональность ИБП Штиль ST1110SL

• Панель управления с ЖК-дисплеем и светодиодными индикаторами для контроля состояния и настройки ИБП без подключения к ПК
• Светодиодный дисплей как опция
• Широкие возможности локального и удаленного мониторинга и управления ИБП (опционально):
  • Интерфейс RS-232
  • USB порт
  • Непрограммируемые и программируемые «сухие» контакты
  • Интерфейсы Ethernet (поддержка протоколов: SNMP/Web/Modbus TCP/Telnet/SSH/SMTP и др.) и RS-485 (протокол Modbus RTU)
  • Порт EPO для дистанционного аварийного отключения ИБП
  • ПО для мониторинга одного ИБП (Shut Down Manager)
  • ПО для мониторинга множества ИБП (Shtyl Device Manager и Система дистанционного контроля и управления (СДКУ))
• Плавный пуск

Повышенная эксплуатационная готовность

• Встроенные аккумуляторные батареи обеспечивают до 7 минвремени автономной работы (при 100% нагрузке)
• Возможность увеличения времени автономной работы нагрузки за счет широкого модельного ряда внешних батарейных модулей (опция)
• Возможность замены блоков внешних АКБ на месте эксплуатации без отключения оборудования
• Полный набор функций контроля батарей (мониторинг состояния, тестирование ёмкости, защита от глубокого разряда, термокомпенсация заряда и контроль АКБ по "средней" точке как дополнительные опции)
• Функция «холодного» старта, позволяющая запускать ИБП от АКБ при отсутствии входной сети переменного тока
• Автоматический перезапуск при восстановлении после аварий, включая КЗ, перегрев, перегрузку, а также глубокий разряд батарей (при повторном появлении сети)
• Самодиагностика при запуске устройства и во время работы
• Встроенный автоматический байпас
• Опциональная установка модуля внешнего байпаса настенного исполнения позволяет выполнять настройку, сервисное обслуживание, а также ремонт и замену ИБП без прекращения подачи электропитания к подключённому оборудованию

Энергоэффективная работа

• Входной коэффициент мощности равный 0,99 и малый коэффициент нелинейных искажений тока (до 2% при линейной нагрузке) сокращают расходы на компенсацию реактивной мощности и фильтрацию в сети питания
• КПД до 95% при работе в режиме on-line (99% в режимах ECO и байпас) обеспечивает значительное энергосбережение
• Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим (при условии, что выходная мощность для нагрузки будет находиться в допустимых пределах) позволяет реже использовать энергию батарей, что продлевает срок их службы
• Поддержка режима работы ECO обеспечивает максимальную экономию энергии в условиях относительно качественного электропитания
• Интеллектуальная работа вентилятора обеспечивает регулировку скорости вращения вентилятора в зависимости от уровня нагрузки, что позволяет существенно увеличить срок службы вентиляторов, а также уменьшить уровень шума
