ИБП с двойным преобразованием Штиль SR1102L

ИБП мощностью 1.8 кВт с 1-фазным входом и 1-фазным выходом без встроенных АКБ. Стоечного исполнения (Rack).

Источник бесперебойного питания Штиль SR1102L топологии on-line предназначен для защиты ответственных потребителей электроэнергии, предъявляющих повышенные требования к качеству электропитания, а именно:

• серверов, групп серверов
• сетевого оборудования
• оборудования вычислительных и телекоммуникационных центров
• систем безопасности и контроля доступа (охранной и аварийной сигнализаций, систем пожаротушения и видеонаблюдения и т.д.)
• приборов учета электроэнергии и других контрольно-измерительные приборов (КИП)
• оборудования АСУ ТП ПС (контроллеров, электротехнической аппаратуры, устройства автоматики, технологических защит и т.д.)

Благодаря применению принципа высокочастотного двойного преобразования напряжения и уникальных алгоритмов управления на базе цифрового сигнального микропроцессора, ИБП обеспечивает стабильную (без перерывов в питании нагрузки при переходе из сетевого в автономный режим работы) подачу напряжения идеальной синусоидальной формы, надёжно защищая ответственные нагрузки от всех неполадок в сети электропитания: повышенного и пониженного входного напряжения, высоковольтных выбросов и провалов входного напряжения, электрических помех и колебаний частоты.

Модели этой серии выполнены в компактном корпусе (исполнение Rack) для установки в 19" стойку или телекоммуникационный шкаф, оснащены панелью управления с ЖК-дисплеем и светодиодными индикаторами для контроля состояния и настройки ИБП без подключения к ПК, поддерживают расширенный функционал управления аккумуляторными батареями, имеют широкий выбор коммуникационных интерфейсов: RS-232, USB, Ethernet, RS-485, «сухие» контакты.

Автономная работа ИБП Штиль SR1102L

ИБП Штиль SR1102L не содержит встроенных аккумуляторных батарей, но оснащён более мощным встроенным зарядным устройством, рассчитанным на ток до 5А и поддерживает подключение широкого модельного ряда внешних АКБ для обеспечения долговременной автономной работы (до 20 часов и более).

Структурная схема ИБП Штиль серии SR-L 1-3 кВА

Высокая надёжность Штиль SR1102L

• «on-line» топология (безразрывное переключение нагрузки на питание от АКБ, идеальное синусоидальное выходное напряжение)
• Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим — 90–295 В
• Коррекция входного коэффициента мощности
• Полное цифровое управление на основе высокопроизводительного цифрового сигнального процессора (DSP — Digital Signal Processor)
• Защита от перегрузки, перегрева, короткого замыкания, повышенного и пониженного входного напряжения, электрических помех в сети электропитания, высоковольтных выбросов, колебаний частоты, переходных процессов при коммутации и нелинейных искажений
• Совместимость в работе с дизель генераторными установками (ДГУ)

Функциональность ИБП Штиль SR1102L

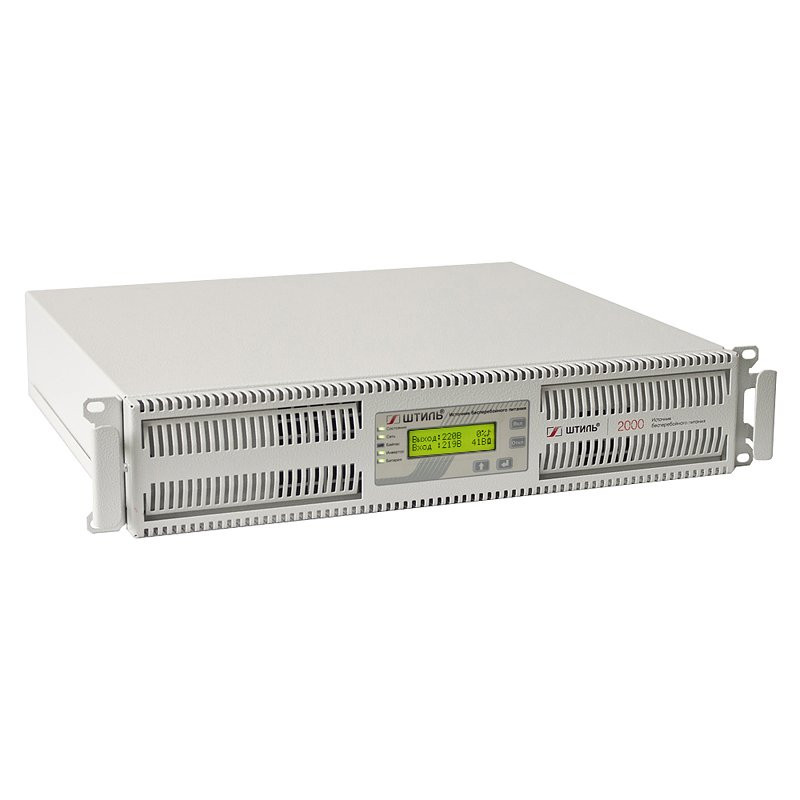

• Панель управления с ЖК-дисплеем и светодиодными индикаторами для контроля состояния и настройки ИБП без подключения к ПК
• Светодиодный дисплей как опция
• Широкие возможности локального и удаленного мониторинга и управления ИБП (опционально):
  • Интерфейс RS-232;
  • USB порт;
  • Непрограммируемые и программируемые «сухие» контакты;
  • Интерфейсы Ethernet (поддержка протоколов: SNMP/Web/Modbus TCP/Telnet/SSH/SMTP и др.) и RS-485 (протокол Modbus RTU);
  • Порт EPO для дистанционного аварийного отключения ИБП;
  • ПО для мониторинга одного ИБП (Shut Down Manager);
  • ПО для мониторинга множества ИБП (Shtyl Device Manager и Система дистанционного контроля и управления (СДКУ));
• Плавный пуск

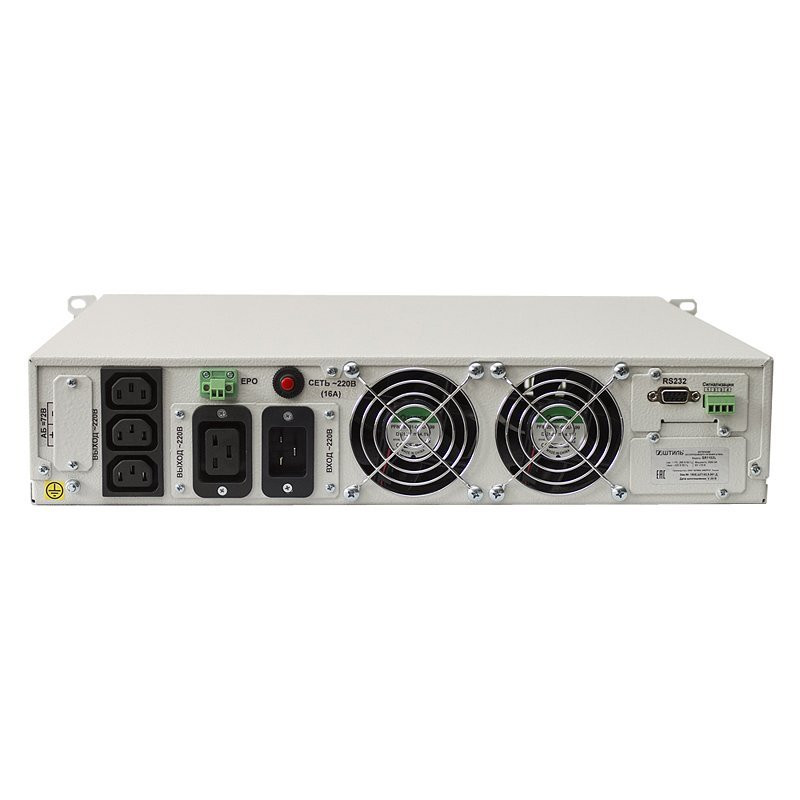

• До трёх выходных розеток, до двух евророзеток и клеммная колодка для подключения нагрузки

Повышенная эксплуатационная готовность

• Возможность увеличения времени автономной работы нагрузки за счет широкого модельного ряда внешних батарейных модулей (опция)
• Полный набор функций контроля батарей (мониторинг состояния, тестирование ёмкости, защита от глубокого разряда, термокомпенсация заряда и контроль АКБ по "средней" точке как дополнительные опции)
• Автоматический перезапуск при восстановлении после аварий, включая КЗ, перегрев, перегрузку, а также глубокий разряд батарей (при повторном появлении сети)
• Функция «холодного» старта, позволяющая запускать ИБП от АКБ при отсутствии входной сети переменного тока
• Самодиагностика при запуске устройства и во время работы
• Встроенный автоматический байпас
• Опциональная установка модуля внешнего байпаса стоечного исполнения позволяет выполнять настройку, сервисное обслуживание, ремонт и замену ИБП без прекращения подачи электропитания к подключённому оборудованию

Энергоэффективная работа

• Выходной коэффициент мощности 0,9 гарантирует эффективное питание мощных нагрузок
• Входной коэффициент мощности равный 0,99 и малый коэффициент нелинейных искажений тока (до 2,5% при линейной нагрузке) сокращают расходы на компенсацию реактивной мощности и фильтрацию в сети питания
• КПД до 95% при работе в режиме on-line (99% в режимах ECO и байпас) обеспечивает значительное энергосбережение
• Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим (при условии, что выходная мощность для нагрузки будет находиться в допустимых пределах) позволяет реже использовать энергию батарей, что продлевает срок их службы
• Поддержка режима работы ECO обеспечивает максимальную экономию энергии в условиях относительно качественного электропитания
• Интеллектуальная работа вентилятора обеспечивает регулировку скорости вращения вентилятора в зависимости от уровня нагрузки, что позволяет существенно увеличить срок службы вентиляторов, а также уменьшить уровень шума
