Стабилизатор напряжения однофазный Штиль IS7000RT (5.5 кВт)

Инверторный однофазный стабилизатор напряжения (с двойным преобразованием) переменного тока с выходной мощностью 5.5 кВт универсального исполнения (tower/rack)

Инверторный стабилизатор напряжения IS7000RT предназначен для защиты различного однофазного оборудования от перепадов сетевого напряжения. Модель может применяться для обеспечения качественного питания как отдельно стоящей техники, так и группы электроприборов суммарной мощностью до 7 кВА/5,5 кВт, например:

• дорогостоящих бытовых приборов;
• систем безопасности;
• IT-оборудования;
• телекоммуникационной техники;
• торгового и производственного оборудования.

Стабилизатор разработан и производится в России, он отлично адаптирован под специфику работы электроприборов в российских электросетях. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC).

Стабилизатор Штиль ИнСтаб IS7000RT является устройством нового поколения с лучшими техническими характеристиками по сравнению с другими видами стабилизаторов. Основное отличие прибора заключается в принципе стабилизации — двойном преобразовании электрического тока, за счет чего обеспечивается:

• непрерывная, бесступенчатая коррекция сетевого напряжения с повышенной точностью (±2%);
• стабилизация напряжения в широком диапазоне (90–310 В);
• выходное напряжение идеальной синусоидальной формы;
• бесперебойное питание нагрузки (до 200 мс) при кратковременном пропадании напряжения.

Установка и подключение IS7000RT

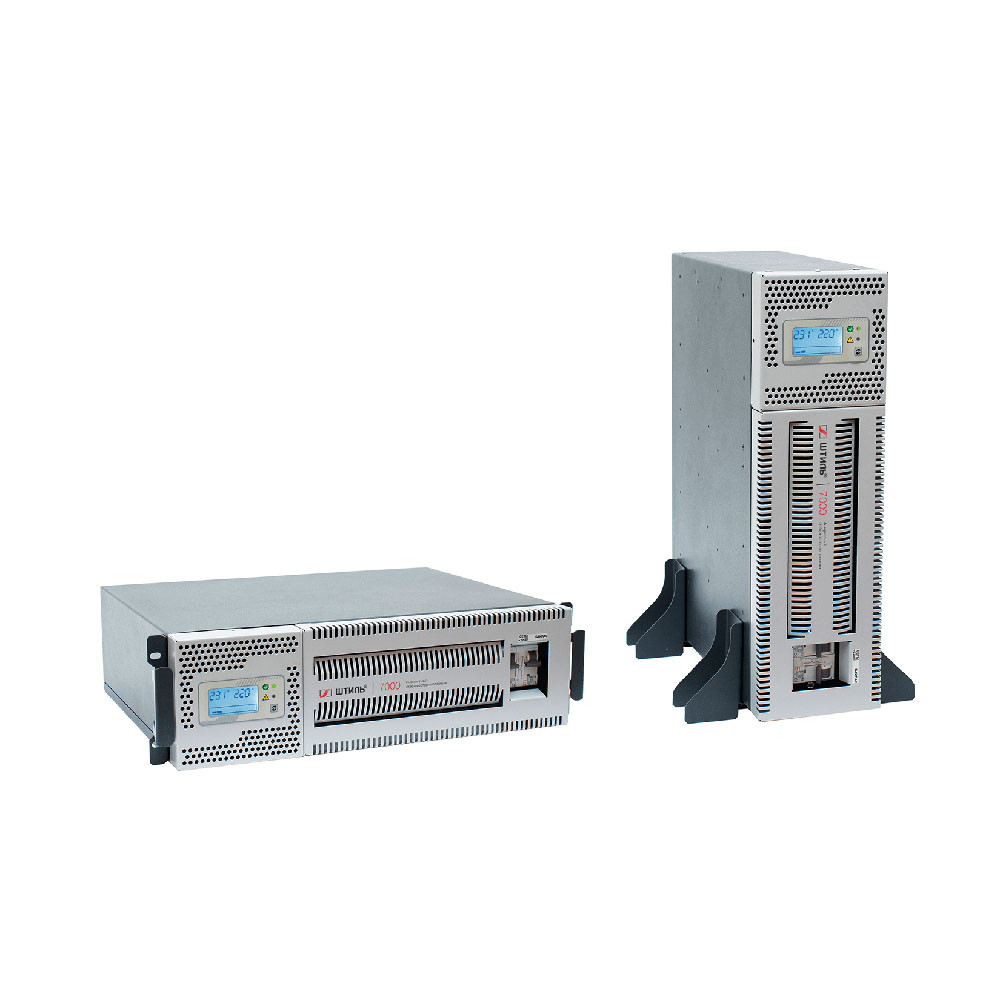

IS7000RT устанавливается двумя способами в зависимости от типа подключаемой нагрузки:

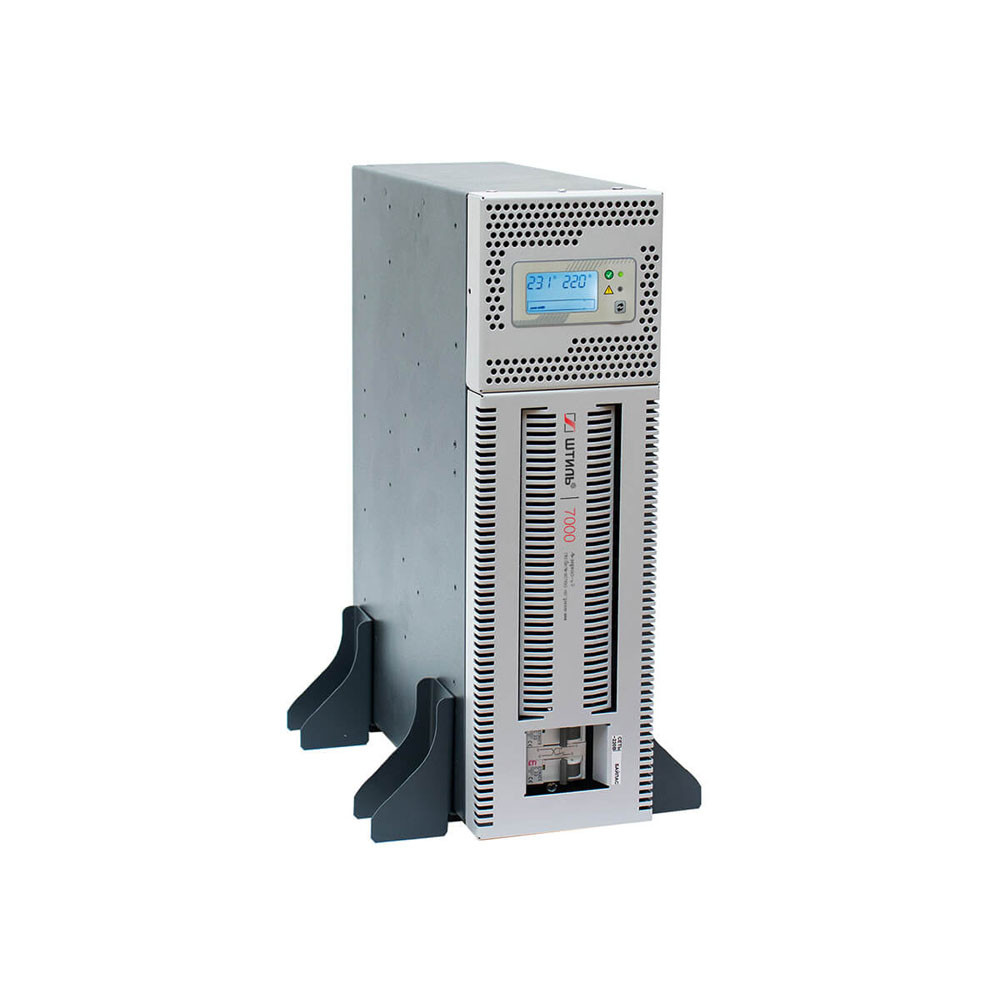

• вертикально на ровной горизонтальной поверхности с помощью специальных упоров;

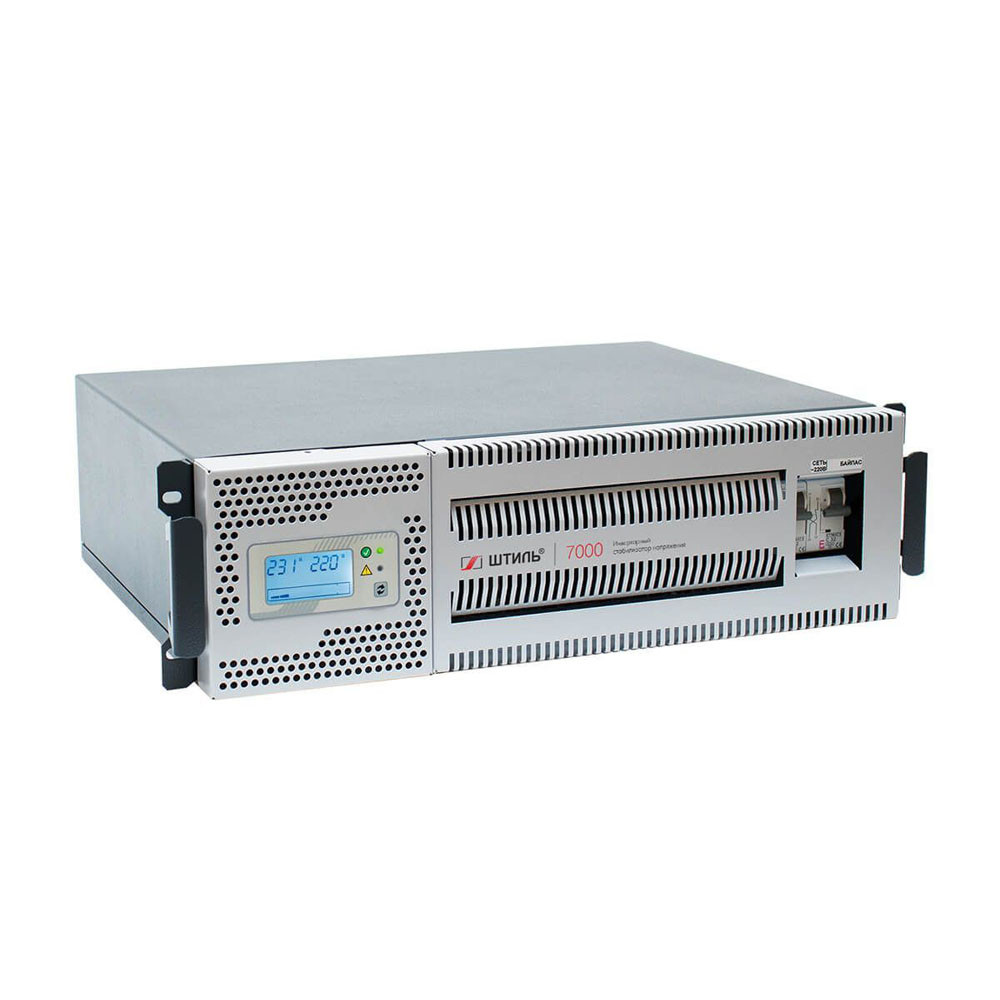

• горизонтально в 19-дюймовые направляющие стоек или шкафов.

Все детали для крепления входят в комплект поставки устройства.

В случае размещения стабилизатора в стойке рекомендуется дополнительно заказать «Комплект для монтажа в стойку» (узнайте о нем в разделе «Аксессуары»), который обеспечивает горизонтальную поддержку устройства и делает его установку более удобной.

Модель IS7000RT оснащена поворотной панелью управления: при смене положения устройства (с вертикального на горизонтальный или наоборот) ее положение тоже можно менять для более удобного использования.

Для подключения в сеть и питания нагрузки используются клеммные колодки, расположенные на задней панели.

Панель управления

Стабилизатор оснащен светодиодными индикаторами и информативным ЖК-дисплеем, с помощью которых легко контролировать работу прибора.

Два светодиодных индикатора:

• «Норма» — если индикатор светится непрерывно, значит прибор работает в штатном режиме и на выходе стабилизированное напряжение, если мигает — устройство перешло на автоматический байпас или цепь ручного байпаса;
• «Авария» — если индикатор светится красным, значит произошла одна из следующих проблем: перегрев, перегрузка (информация появляется также и на ЖК-дисплее), короткое замыкание, внутренняя неполадка, низкое сопротивление нагрузки или пропадание сетевого напряжения.

ЖК-дисплей отображает основные параметры работы устройства:

• значения напряжения на входе и выходе;
• шкалу уровня загрузки стабилизатора;
• потребляемую нагрузкой мощность;
• внутреннюю температуру прибора;
• аварийные сообщения о перегрузке или перегреве.

Кроме того, на дисплее можно менять значение выходного напряжения в диапазоне 220–230 В с шагом в 1 В (настройка выполняется после переключения на цепь ручного байпаса).

Преимущества стабилизатора Штиль IS7000RT

• Широкий рабочий диапазон входного напряжения
  Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения
• Мгновенное быстродействие
  Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок
• Высокая точность стабилизации
  Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования
• Идеальная синусоидальная форма выходного напряжения
  Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования
• Схема без трансформатора
  Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения)
• Питание нагрузки до 200 мс при пропадании сети
  Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения
• Полная электронная защита
  От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора
• Автоматический перезапуск при восстановлении после аварий
  Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии
• Полное цифровое управление
  На основе высокопроизводительного цифрового сигнального процессора
• Фильтрация помех
  Эффективная защита нагрузки и входной сети от высокочастотных помех в широком диапазоне 100 кГц–30 МГц
• Встроенный электронный байпас
  Обеспечивает непрерывное питание нагрузки в случае перегрузки или поломки стабилизатора
• Информативный ЖК-дисплей
  Позволяет просматривать основные параметры: входное и выходное напряжение, уровень и мощность нагрузки и др.
• Совместимость с генераторами
  Стабилизатор скорректирует значение и качество выходного сигнала генератора, позволит избежать лишних запусков
• Корректор коэффициента мощности на входе
  Обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки, не оказывая влияния на входную сеть
• Высокая перегрузочная способность
  Позволяет эффективно справляться с высокими пусковыми токами нагрузок, содержащих электромоторы
• Малый вес и компактные размеры
  Совместно с современным дизайном, обеспечивают удобное размещение в любом помещении
• Высокий КПД
  Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату
• Большой срок службы
  За счёт применения прогрессивных схемотехнических решений и современных электронных компонентов
• Широкие возможности мониторинга
  Удобная настройка и контроль состояния стабилизатора через Web-интерфейс или ПО Shtyl Device Manager
• Универсальная установка
  Позволяет устанавливать стабилизатор в виде напольного блока или горизонтально, например, в стойку

Защита

В IS7000RT встроена комплексная система защиты с автовосстановлением работы после:

• перегрузок по выходу, внутреннего перегрева и коротких замыканий;
• аварии сети: пониженного или повышенного напряжения, выходящего за предельные значения — менее 90 В или более 310 В;
• сбоев внутри устройства.

Входной и выходной фильтры обеспечивают защиту нагрузки от высокочастотных помех. Встроенный варистор (2 кВ, 1/50 мкс) выполняет защиту от импульсных перенапряжений.

Дополнительными преимуществами IS7000RT является наличие электронного и ручного байпасов, предназначенных для перевода питания нагрузки напрямую на входную сеть:

• электронный байпас срабатывает автоматически при выходе из строя внутренних узлов стабилизатора или при его перегрузке;
• ручной байпас расположен на передней панели устройства и позволяет пользователю вручную перевести питание нагрузки на сеть.

Средства мониторинга

IS7000RT предполагает локальный/дистанционный мониторинг работы. На тыльной стороне прибора предусмотрен слот для установки плат расширения интерфейсов.

С полным списком карт мониторинга, подходящих для данной модели, можно ознакомиться на вкладке «Аксессуары». Поддерживаются следующие интерфейсы:

• RS-232;
• USB или mini-USB;
• «сухие» контакты;
• Ethernet (протоколы: SNMP/Web/Modbus TCP).

После установки карты мониторинга контроль устройства выполняется через web-интерфейс или специализированное программное обеспечение «Shtyl Device Manager» (SDM).

Стабилизатор не комплектуется данными картами, поэтому они заказываются дополнительно.

Охлаждение

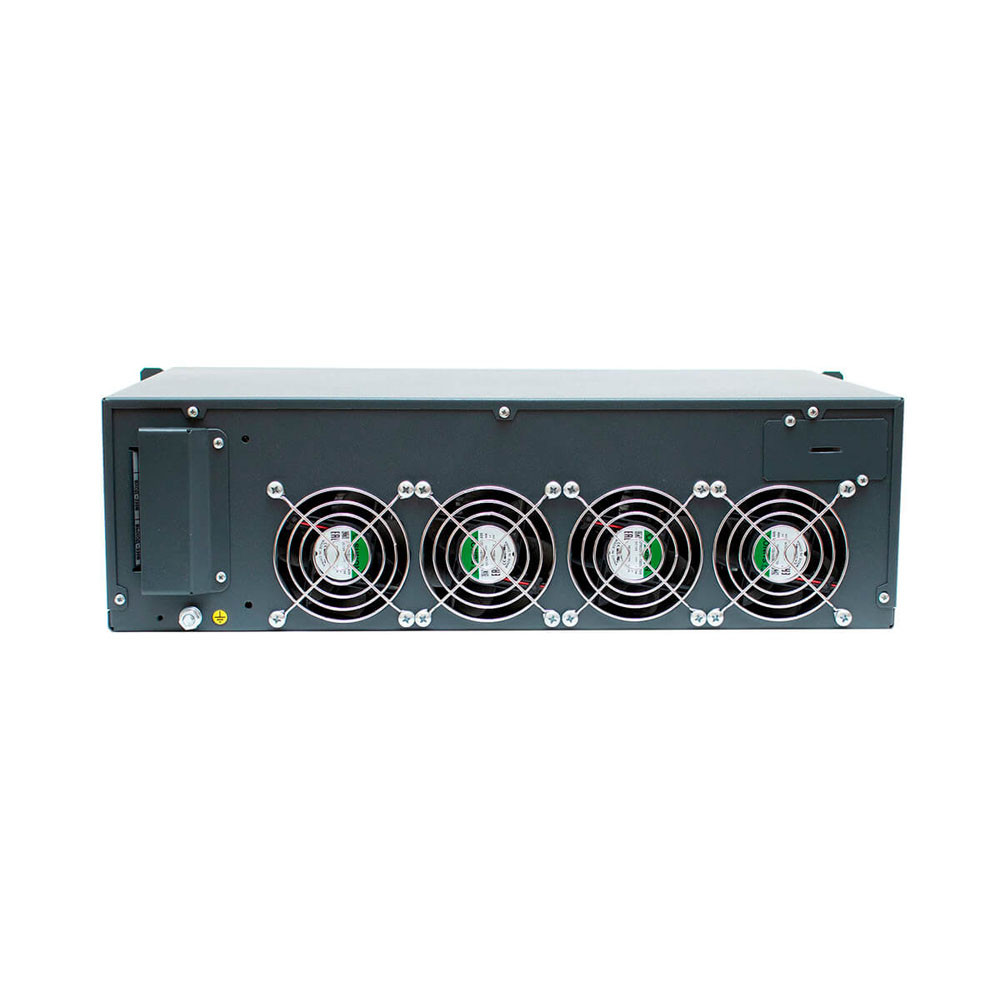

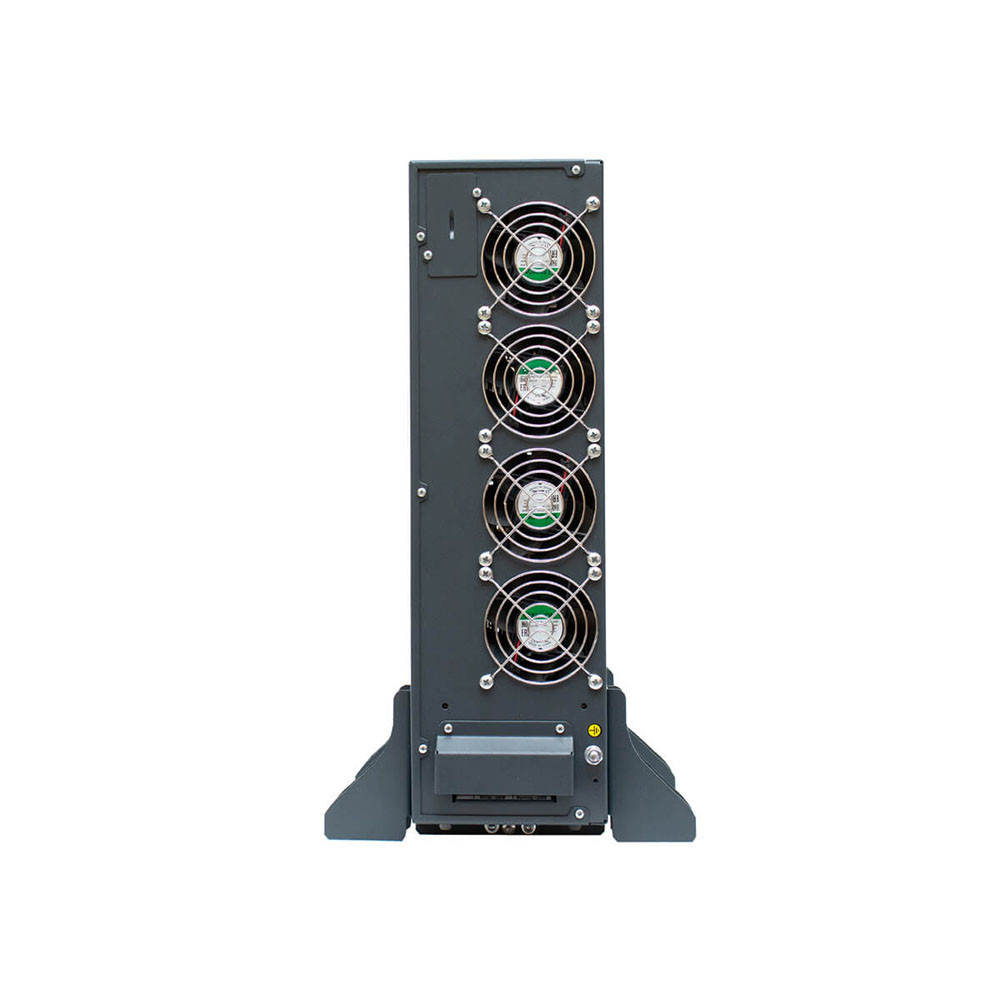

Стабилизатор охлаждается принудительно с помощью 4 малошумных вентиляторов, которые имеют адаптивную скорость вращения.

Подробнее об устройстве и принципе работы инверторных стабилизаторов Штиль.
