DELTA Щит защитной автоматики для подключения солнечных панелей DC 500V 2P 16A SISO, 1 вход MC4 (PVBox №1 G1)

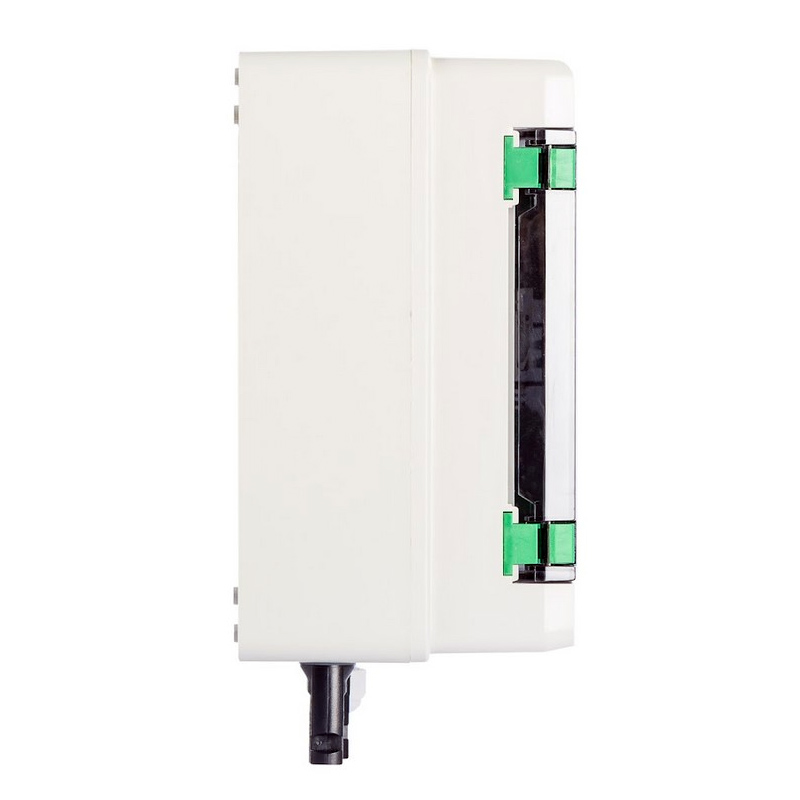

Распределительный щит постоянного тока (выходной ток 16 А, максимальное напряжение 500 В) с набором предохранителей, устройством защиты от импульсных перенапряжений (УЗИП) и поворотным выключателем в пластиковом корпусе со степенью защиты IP65 и с выводом коннекторов MC4 для быстрого подключения фотоэлектрических модулей.

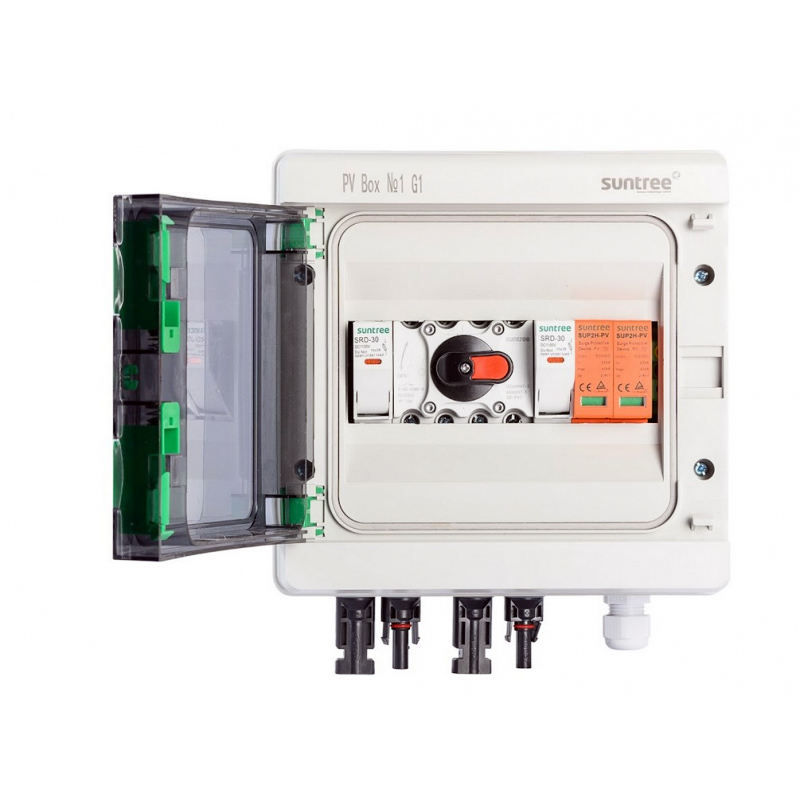

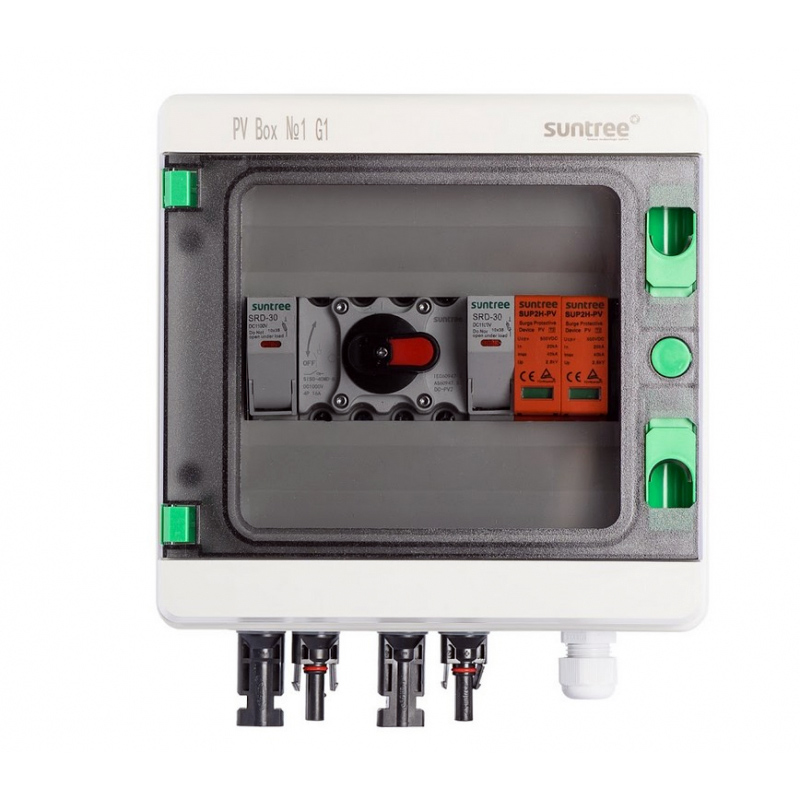

Щит PVBox №1 G1 состоит из:

• Разъединитель — DC 1000В 2P 16А SISO (1 штука)
• Предохранитель — DC 1000В 10А fuse (2 штуки)
• УЗИП — DC 500В 2P 20–40KA SPD (грозозащита, к УЗИП подключается заземляющий проводник)
• 1 вход и 1 выход МС4

УЗИП DC 500V 2P 20-40KA SPD — это устройство защиты от импульсных перенапряжений и помех, источниками которых являются:

• удары молний в систему молниезащиты объекта, воздушную линию электропередач или в солнечные панели (раму солнечных панелей);
• удары молний в радиусе нескольких километров вблизи от объекта, на котором используется солнечная электростанция;
• электромагнитные помехи, создаваемые промышленными электроустановками и электронными приборами.

Двухполюсный УЗИП постоянного тока позволяет защитить чувствительную электронику современных инверторов и контроллеров заряда, не позволяя им выйти из строя.

Принцип действия ограничителя УЗИП основан на способности материала варистора при многократном увеличении напряжения пропускать электрический ток. Материал варистора утрачивает свои свойства после нескольких разрядов. В данной модели УЗИП имеется возможность визуально проверить работоспособность варистора в индикаторном окне. При выходе из строя картриджа УЗИП, индикаторное окно станет красным. В этом случае необходимо заменить сменный картридж на новый.

Данные устройства устанавливаются в сетях постоянного тока параллельно проводу от солнечных батарей до инвертора напряжения. Для работы УЗИП обязательно наличие заземляющего контура. УЗИП необходимо устанавливать в двух точках, если длина проводов от панелей до инвертора/контроллера составляет более 10 метров: один в непосредственной близости от солнечных панелей, второй — в распределительном щитке перед инвертором.

Параметры УЗИП

• Номинальный импульсный разрядный ток In — это пиковое значение испытательного импульса тока формы 8/20 мкс, проходящего через защитное устройство. Ток данной величины защитное устройство может выдерживать многократно;
• Максимальный импульсный разрядный ток Imax — это пиковое значение испытательного импульса тока формы 8/20 мкс, который защитное устройство может пропустить один раз и не выйти из строя;
• Импульс тока 8/20 — импульс тока с фактическим номинальным временем фронта 8 мкс и номинальным временем полупериода 20 мкс;
• Уровень защиты Up — это максимальное значение падения напряжения на УЗИП при протекании через него импульсного тока разряда. Параметр характеризует способность устройства ограничивать появляющиеся на его клеммах перенапряжения. Обычно определяется при протекании номинального импульсного разрядного тока In.
