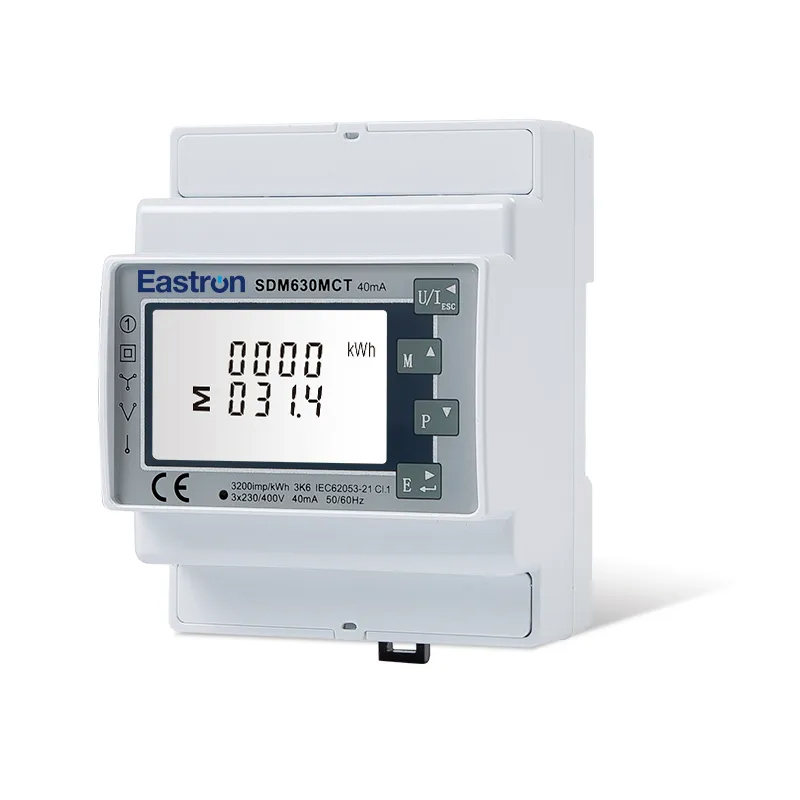

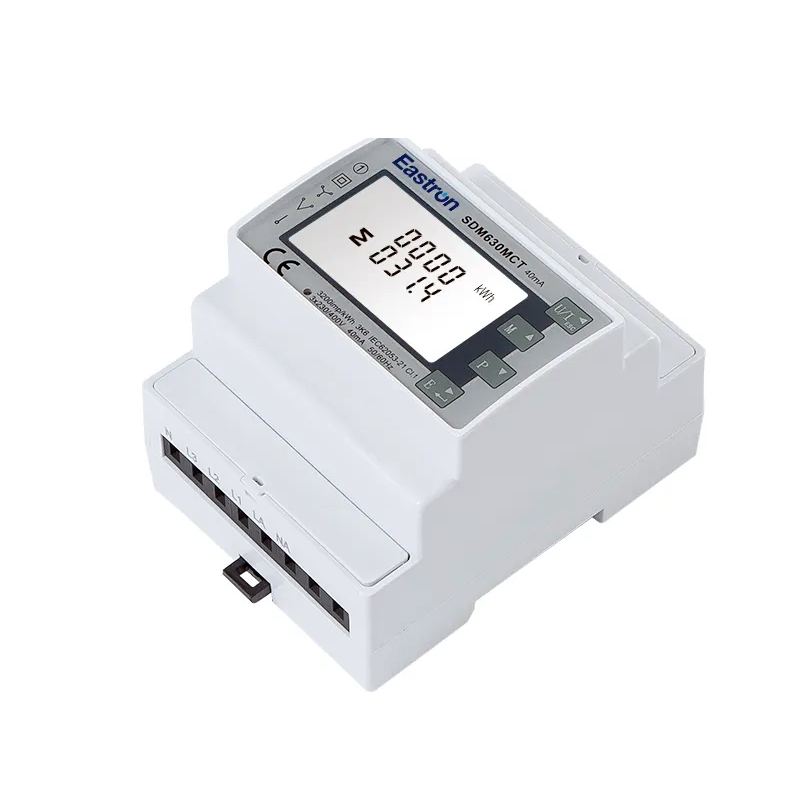

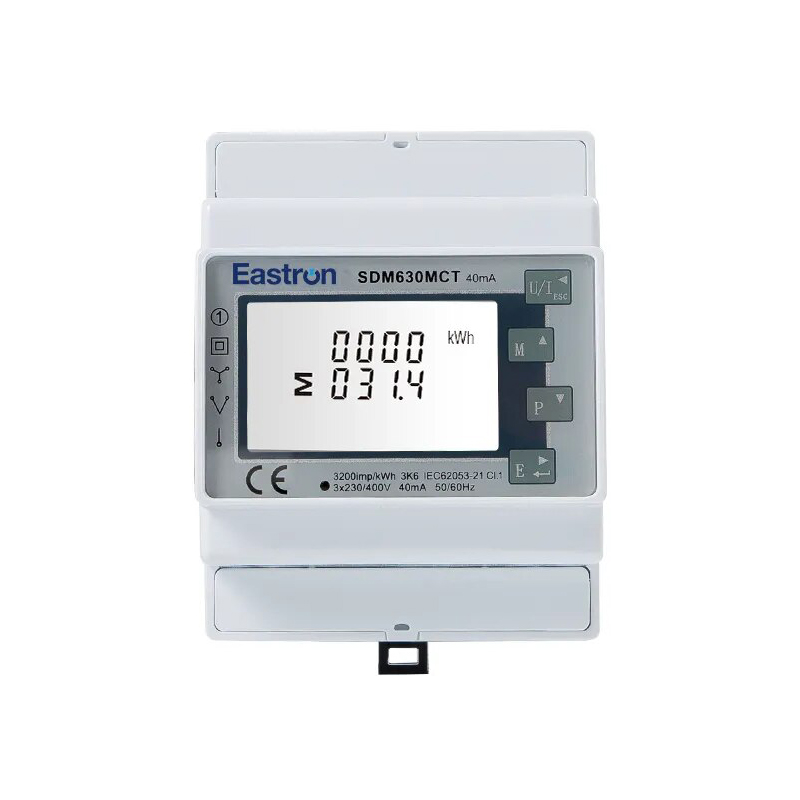

Трёхфазный ограничитель экспорта SmartWatt Grid G2, модель SDM630MCT 40mA
Счетчик электроэнергии для однофазных и трехфазных электрических систем.
Счетчик электроэнергии для однофазных и трехфазных электрических систем.
Счетчик электроэнергии SDM630MCT 40mA для однофазных и трехфазных электрических систем измеряет и отображает характеристики однофазных двухпроводных (1p2w), трехфазных трехпроводных (3p3w) и трехфазных четырехпроводных (3p4w) источников питания, включая напряжение, частоту, ток, мощность, активную и реактивную энергию, импортируемую или экспортируемую электроэнергию.
Энергия измеряется в кВт-ч, кВА-ч (квар-ч). Максимальный потребляемый ток может измеряться в течение заданных периодов продолжительностью до 60 минут. Для измерения энергии устройству требуются входные сигналы напряжения и тока в дополнение к источнику питания, необходимому для питания изделия.
Необходимый входной ток (входные токи) обеспечивается с помощью трансформаторов тока (ТT).
SDM630MCT 40mA может быть сконфигурирован для работы с трансформаторами тока широкого диапазона (с выходом на 0,333 В), что обеспечивает устройству широкий диапазон работы.
Встроенные интерфейсы обеспечивают импульсные выходы и RS-485 Modbus RTU. Настройки защищены паролем. Это устройство может быть запитано от отдельного вспомогательного источника питания (переменного или постоянного тока). В качестве альтернативы, при необходимости, он может питаться от контролируемого источника питания.
Характеристики счетчика SDM630MCT
Счетчик SDM630MCT измеряет и отображает:
- Линейное напряжение и коэффициент нелинейных искажений по току/по напряжению в % всех фаз;
- Линейную частоту;
- Токи, потребляемый ток и коэффициент нелинейных искажений по току в % всех фаз;
- Мощность, максимальную потребляемую мощность и коэффициент мощности;
- Активная энергия, импортируемая и экспортируемая;
- Реактивная энергия, импортируемая и экспортируемая.
Два импульсных выхода отображают измерение энергии в реальном времени. Выход RS-485 позволяет осуществлять удаленный мониторинг с другого дисплея или компьютера.
Первичный ток трансформатора тока
Устройство может быть сконфигурировано для работы с трансформатором тока с выходом на 40 мА. Вторичный ТТ имеет фиксированный ток 40 мА, а первичный является дополнительным.
Последовательный порт RS-485 – Modbus RTU
Для обеспечения удаленного мониторинга и управления устройством используется последовательный порт RS-485 с протоколом Modbus RTU. Настройка порта RS-485 возможна с помощью меню настройки.
Импульсный выход
Два импульсных выхода синхронизируют измеренную активную и реактивную энергию. Постоянная импульсного выхода №2 для активной энергии составляет 3200имп/кВт*ч (Терминалы 11 и 12). Настроить импульсный выход №1 можно в меню настроек.
