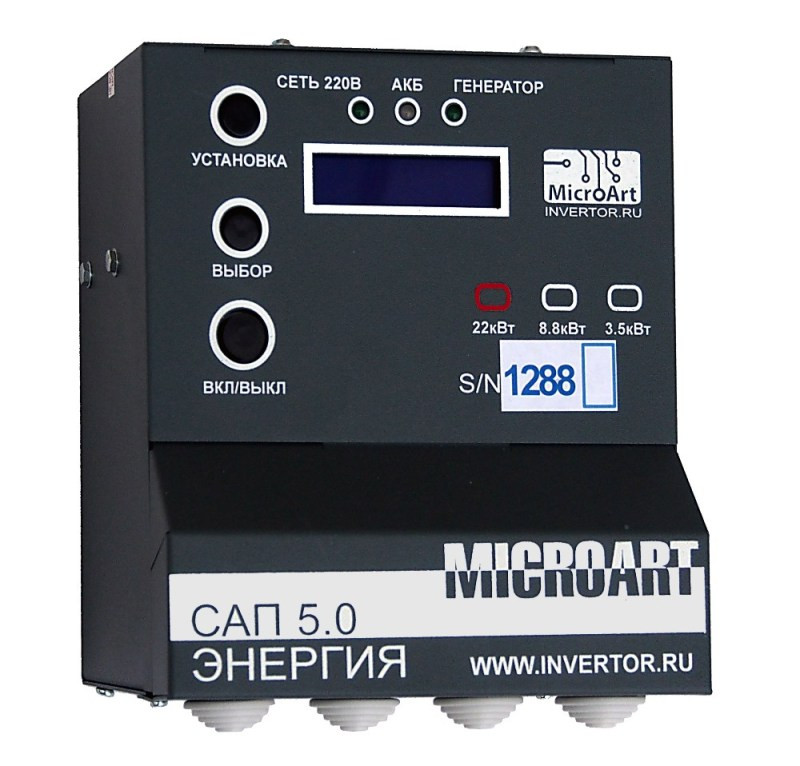

Система автоматического пуска электростанций САП "Энергия" 9 кВт

САП Энергия 9 рассчитана на управление топливными электростанциями (генераторами) с рядом мощностей до 9 кВт.

Отличительной особенностью САП Энергия является возможность управления сетью или бензо-газо-дизель-генератором и в зависимости от состояния блока аккумуляторных батарей с подключенным мощным инвертором МАП Энергия. МАП заряжает аккумуляторы от сети или от работающей мини-электростанции, а затем, при отсутствии сети и выключенном дизеле, преобразует запасённую в аккумуляторах энергию в 220 В, что позволяет использовать топливо дизель-электростанции с КПД близким к максимуму.

Подобный комплекс (мини-электростанция со встроенным стартером + блок аккумуляторов + инвертор + автоматика управления) имеет ряд принципиально важных преимуществ, проявляющихся и при полном отсутствии промышленной сети 220 В:

• Автономное электричество всегда в наличии. В любое время суток можно просто включить любой прибор или освещение и для этого не придется идти с фонарем к генератору и заводить его;
• Большую часть времени при автономном электроснабжении от подобного комплекса, мини-электростанция находится в выключенном состоянии. Следовательно, обеспечена тишина, отсутствие выхлопных газов, а также многократно увеличивается общий ресурс её двигателя;
• Появляется возможность использования устройств с более сильными пусковыми токами, чем те, на которые рассчитан ваш генератор (у инвертора с аккумуляторами имеется больший запас по перегрузкам). Так, например, бензо-электрогенератор с номинальной/максимальной мощностью 1,7/2,0 кВт соответственно, не способен запустить скважинный насос мощностью 1,3 кВт (так как пусковая мощность последнего не менее 3 кВт), а для рекомендуемого для совместной работы инвертора МАП Энергия (модели от 3 кВт) это вполне посильная задача;
• Существенная экономия топлива;
• В случае, если сеть 220 В подведена, но часто пропадает, как правило, до включения мини-электростанции дело вообще не дойдет (энергии, запасенной в аккумуляторах, при экономичном потреблении может хватить на несколько суток);
• При исчезновении в сети 220 В, не будет задержки с ее появлением (от 1.5 до 5 минут), так как сначала всю нагрузку возьмёт на себя инвертор, время переключения которого практически мгновенно (20–30 мс);
• В течение длительного срока (вплоть до месяца) при автономном снабжении не требуется какого-либо вмешательства со стороны (нет необходимости заводить/глушить мини-электростанцию, заливать в неё топливо, масло, прокачивать топливопроводы и т. п.). Данное достоинство особенно актуально, если использовать комплекс будут пожилые люди, женщины или дети.

Общий принцип работы генератора/комплекса с САП Энергия 9

1. При наличии сети 220 В, от нее (при необходимости и автоматически) посредством МАП, подзаряжается блок аккумуляторных батарей. Рекомендуется 4 шт (или 6 шт для МАП 6 кВт и более) АКБ по 190–200 А-ч, соединённых последовательно-параллельно на номинальное напряжение 24 В. Само напряжение 220 В пропускается при этом через САП и МАП к потребителям.
2. При исчезновении в сети напряжения 220 В, МАП начинает вырабатывать 220 В и подавать его на свой выход (к потребителям) от энергии, запасенной в АКБ.
3. После истечения некоторого времени автономной работы, при падении напряжения на АКБ ниже 22 В, длительностью более 20 сек, САП дает команду на запуск мини-электростанции (при необходимости, делается до пяти попыток пуска), после прогрева которого (через 3 минуты), вырабатываемое им напряжение 220 В, поступит через МАП к потребителям, причём часть поступающей энергии МАП направит на заряд АКБ, что обеспечит высокий КПД использования топлива.
4. Когда напряжение на АКБ достигнет 29 В или при появлении в сети напряжения 220 В, САП дает команду на выключение мини-электростанции.
   • Если напряжение на АКБ достигло 29 В, мини-электростанция автоматически выключается, а если в сети по-прежнему нет 220 В, МАП снова начинает вырабатывать 220 В от АКБ. Далее см. п. 3.
   • Если в сети появилось 220 В, а напряжение на АКБ еще не достигло 29 В, их дальнейшая зарядка производится от сети посредством МАП. Сетевое напряжение 220 В также транслируется на выход МАП. Далее см. п. 2.
