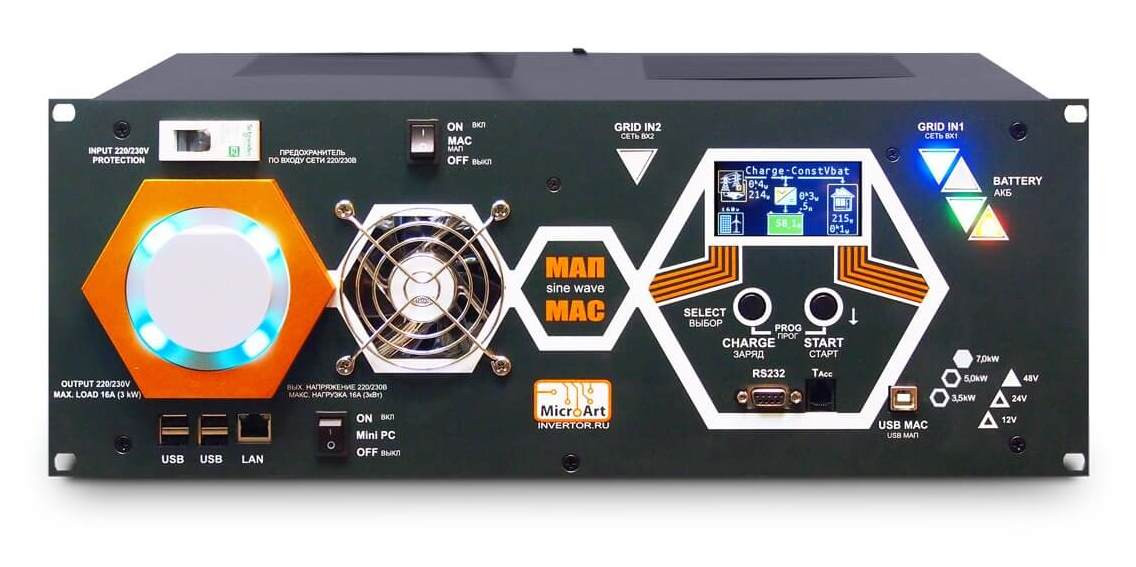

Инвертор МАП TITANATOR UPS 24В, 10 кВт

Гибридный инвертор 24 В стоечного исполнения, максимальной мощностью 10 кВт (пиковая – 13 кВт, номинальная – 6.7 кВт) для автономного и бесперебойного электроснабжения.

На мощности выше пиковой в автономном режиме МАП будет работать не более 5 сек.
На мощности выше номинальной в автономном режиме МАП будет работать не более 20 мин.

МАП TITANATOR UPS 24-10 умеет обеспечить высокие токи заряда, что даёт возможность использовать внешние аккумуляторы даже с очень большой ёмкостью, и, соответственно, время автономной работы может составлять до нескольких суток.

Безопасные напряжения аккумуляторной сборки (12, 24 или 48 В) и лёгкий доступ к аккумуляторам, позволяет упростить их обслуживание или замену собственными силами. Целесообразно использовать стандартные внешние аккумуляторы большой ёмкости (например, фронт-терминальные, типа AGM, 150 А-ч * 12 В), имеющие в 2–3 раза больший срок службы (10–15 лет).

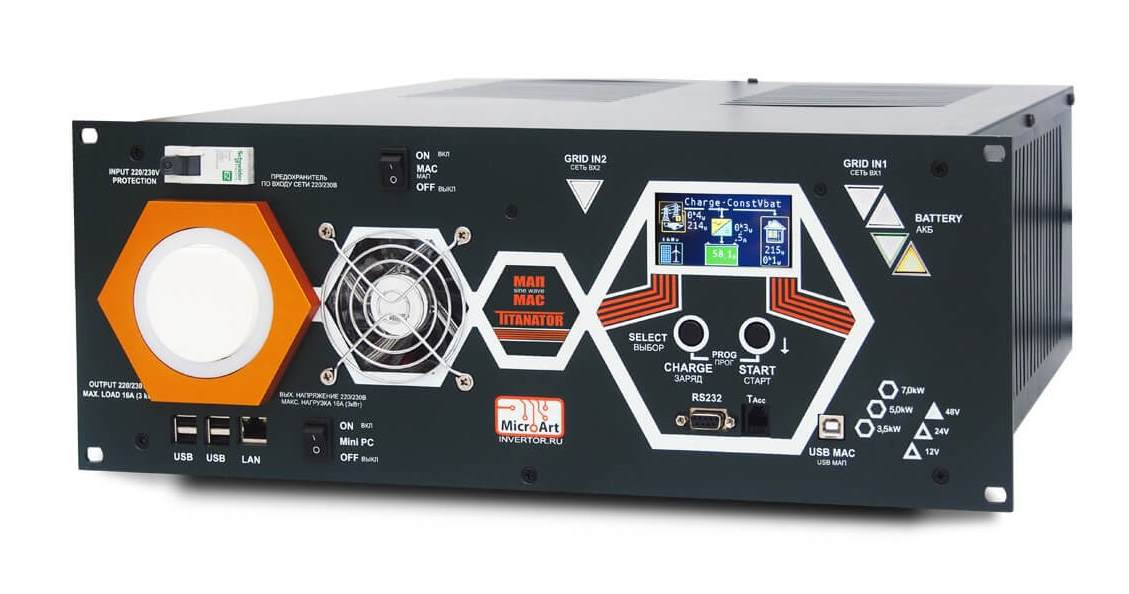

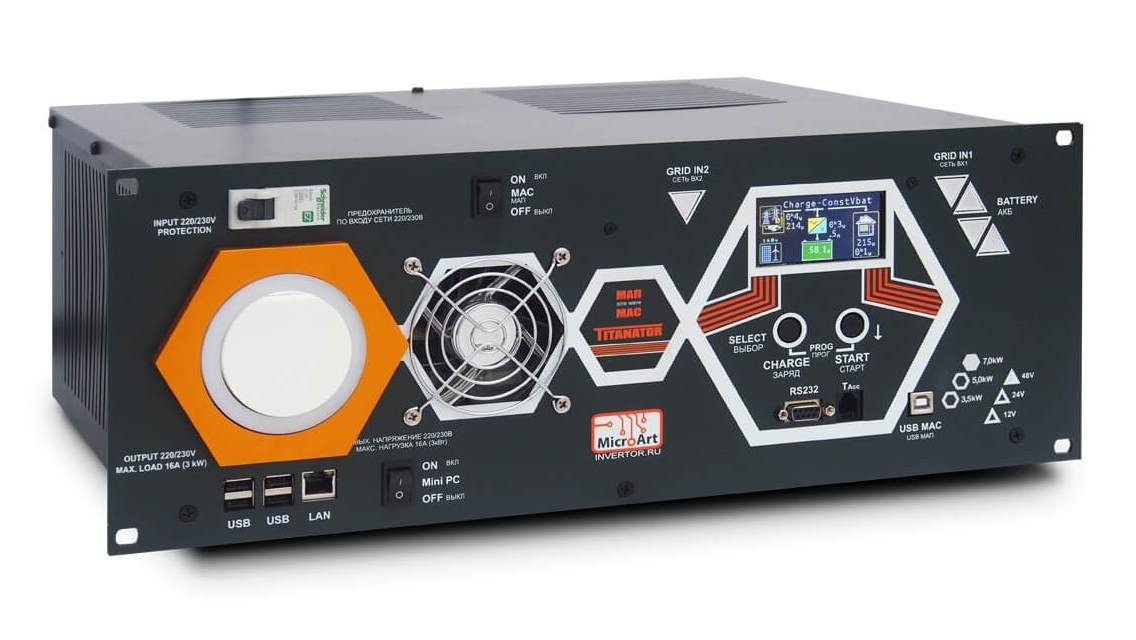

МАП TITANATOR UPS выполнены в двух модификациях корпусов 19":

• 4U для мощностей МАП TITANATOR UPS до 7 кВт включительно
• 5U для мощностей МАП TITANATOR UPS от 10 до 20 кВт включительно

МАП TITANATOR UPS можно как параллелить между собой, так и объединять в 3 фазы.

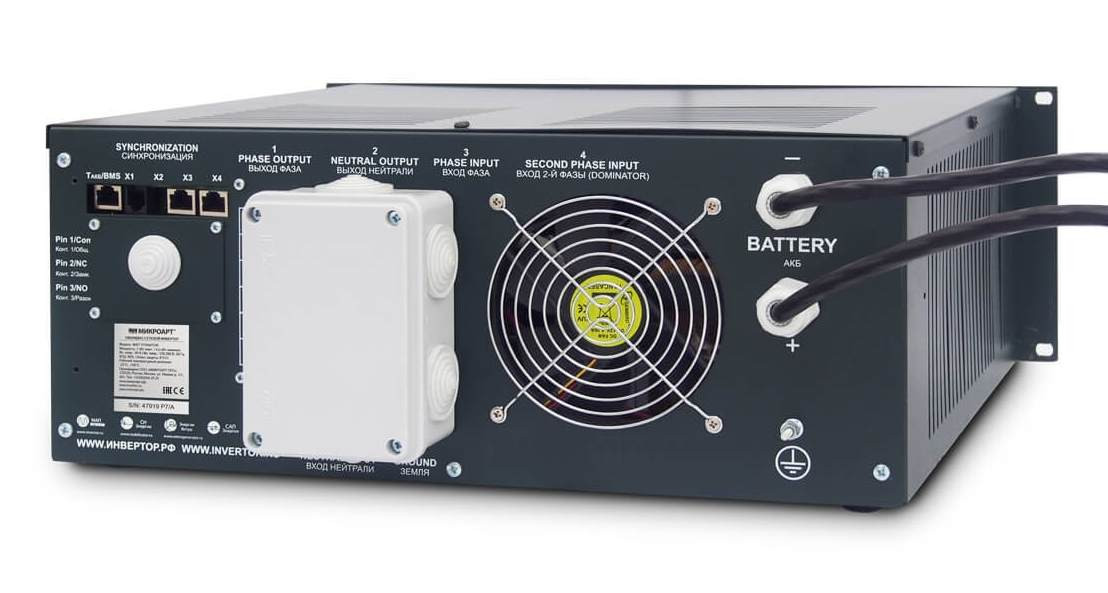

Два независимых входа питания 220 В позволяют резервировать питание от внешних источников, будь то разные сетевые вводы, либо ввод и бензо-дизельгенератор, работа с которым предусмотрена штатно (установлены дополнительные мощные фильтры).

Встроенные три программируемых реле типа "сухой контакт" дают возможность задействовать независимую систему оповещения и/или запускать генератор, оснащенный системой АВР.

Используемая низкочастотная технология обеспечивает минимальный уровень электромагнитных излучений и более высокую надёжность.

Особенности инвертора МАП TITANATOR UPS 24-10

Встроенный в МАП TITANATOR UPS мощный DSP процессор с 12 разрядными АЦП и расширенной периферией позволяет:

• Точнее подстраиваться под сеть, чтобы осуществлять качественную подкачку, плавное переключение на сеть за счет качественной отработки сигналов от разных типов нагрузки и корректной подстройки под нее. В ЭКО режимах подкачка с точностью 2%, и автоматическая подстройка оптимальных режимов за счет базы статистики
• Значительно улучшить работу с тяжелыми пульсирующими нагрузками: импульсные блоки питания, симисторная нагрузка, мембранными насосами, дроссели люминесцентных ламп. Это происходит за счет улучшение качества синуса на выходе — минимальные искажения на сложных нагрузках (моторы, компрессоры, свч печи и т.д.) и коррекция мощности заряда — повышен ток заряда, уменьшены пульсации тока во время заряда АКБ. Коррекция коэффициента мощности при заряде: уменьшаются пульсации тока
• Достичь лучшего сопряжения в 3-фазных и параллельных системах (Улучшенная связь параллельных и трехфазных систем)

Также в МАП TITANATOR UPS имеется микрокомпьютер, подключаемый к LAN через 10/100 Ethernet порт, который:

• Позволяет не только получать уведомления по заданным событиям, но и управлять работой МАП, а также запрашивать отчеты о состоянии
• Измеряет текущую ёмкость АКБ и позволяет отключать генерацию 220 В от инвертора МАП по заданной степени разряда АКБ (функция монитора АКБ). Умеет строить синхронные графики по параметрам устройств и воспроизводить их с заданного времени/даты. Строить очень точные (посекундные) графики по накопленным данным
• Умеет отображать в таблице все текущие настройки МАП для сервиса и справки
• Даёт возможность управлять МАП, собирать статистику и осуществлять функции батарейного монитора, с помощью специально разработанного программного обеспечения Агент ИБП МАП. ПО позволяет осуществлять корректное автоматическое завершение работы компьютера или выполнение заданной пользователем команды при достижении настраиваемого порога состояния АКБ. Также ПО осуществляет мониторинг состояния электросети и ИБП. Это ПО подходит для Windows (Win7, 8, 8.1, 10), Windows Server 2008, 2012, 2016. Также реализована поддержка ОС семейства *nix

Функции инвертора МАП TITANATOR UPS 24-10

• Отображение напряжений, токов, режимов работы и др. на цветном TFT дисплее
• Регулируемая четырёхступенчатая система заряда любых аккумуляторов, с термокомпенсацией
• Возможность автоматического увеличения мощности электросетей в пиковое время или при пиковых нагрузках
• Наличие байпаса (автоматическая трансляция 220 В)
• Возможность смены АКБ «на горячую» при строгом соблюдении технического условия: отсутствие замыкания клемм АКБ «+» и «-»
• Корректная работа с миниэлектростанцией — перехват нагрузки в случае превышения мощности / автоматическое временное уменьшение зарядного тока, в случае общего потребления в рамках максимальной мощности миниэлектростанции / выравнивание зарядного тока
• Точная подстройка значения выходного напряжения, с возможностью установки его величины по желанию пользователя (в режиме генерации напряжения от МАП)
• Возможность менять пороги напряжений начала/конца заряда
• Расчёт падения напряжения на проводах к АКБ в зависимости от тока и соответствующая корректировка напряжения
• Возможность закачивания энергии от солнечных панелей и ветрогенераторов в промышленную сеть 220 В
• Возможность запараллеливания до 10 инверторов между собой для увеличения мощности и надёжности
• Возможность подключения в трёхфазную сеть
• Большая помехозащищённость благодаря использованию в конструкции мощных высокоэффективных EMI фильтров с улучшенным функционалом не только по входу, но и по выходу, что позволяет нивелировать помехи из внешней сети, из нагрузки и внутренние помехи, образующиеся при работе
• Наличие 3 "сухих контактов" для управления генератором с АВР или др.
• Дистанционный мониторинг и управление (благодаря встроенному микрокомпьютеру)
• Возможность связи с другими устройствами по шинам I2C и MODBUS для их корректной совместной работы (солнечные контроллеры КЭС, BMS для литий-железофосфатных АКБ и оборудованием других производителей)

МАП TITANATOR UPS 24-10 умеет синхронизироваться и подкачивать в сеть потребителей энергию от АКБ (и, в свою очередь, от солнечных батарей или ветрогенератора или от дизель/бензо/газогенератора/микро-гидро-станции). Наиболее частое использование — умощнение сети при недостатке выделенной мощности в пиковые часы, подкачка в сеть энергии от солнечных панелей/ветряков, как без задействия АКБ, так и с задействованием небольшого процента их ёмкости (без сокращения их срока службы).

Справочная информация

Рекордное время переключения: с сети 220 В на МАП — 2–4 мс и с МАП на сеть 220 В — 0 мс.

Ориентировочное время работы инвертора от аккумуляторов
