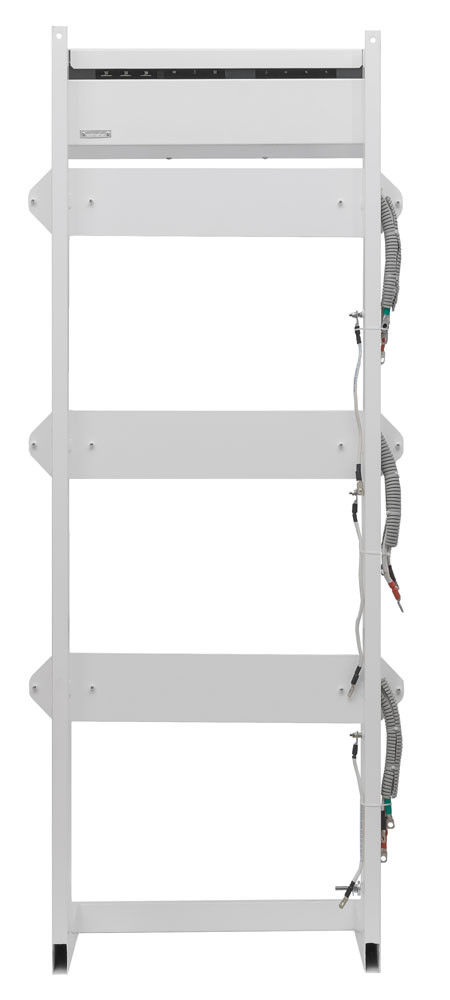

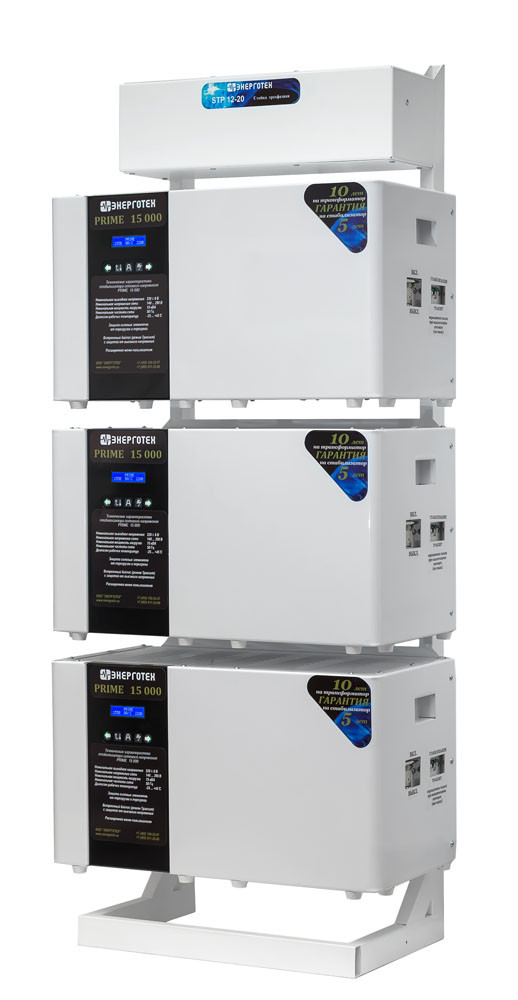

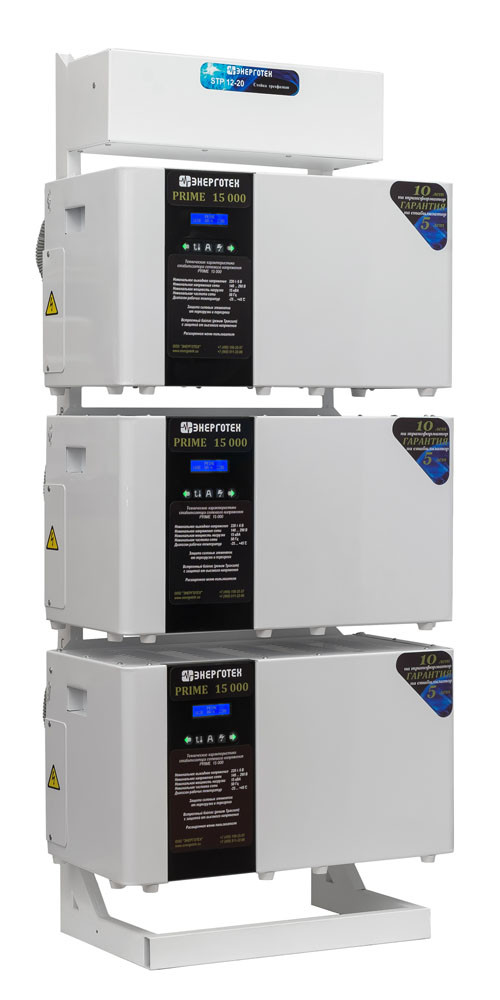

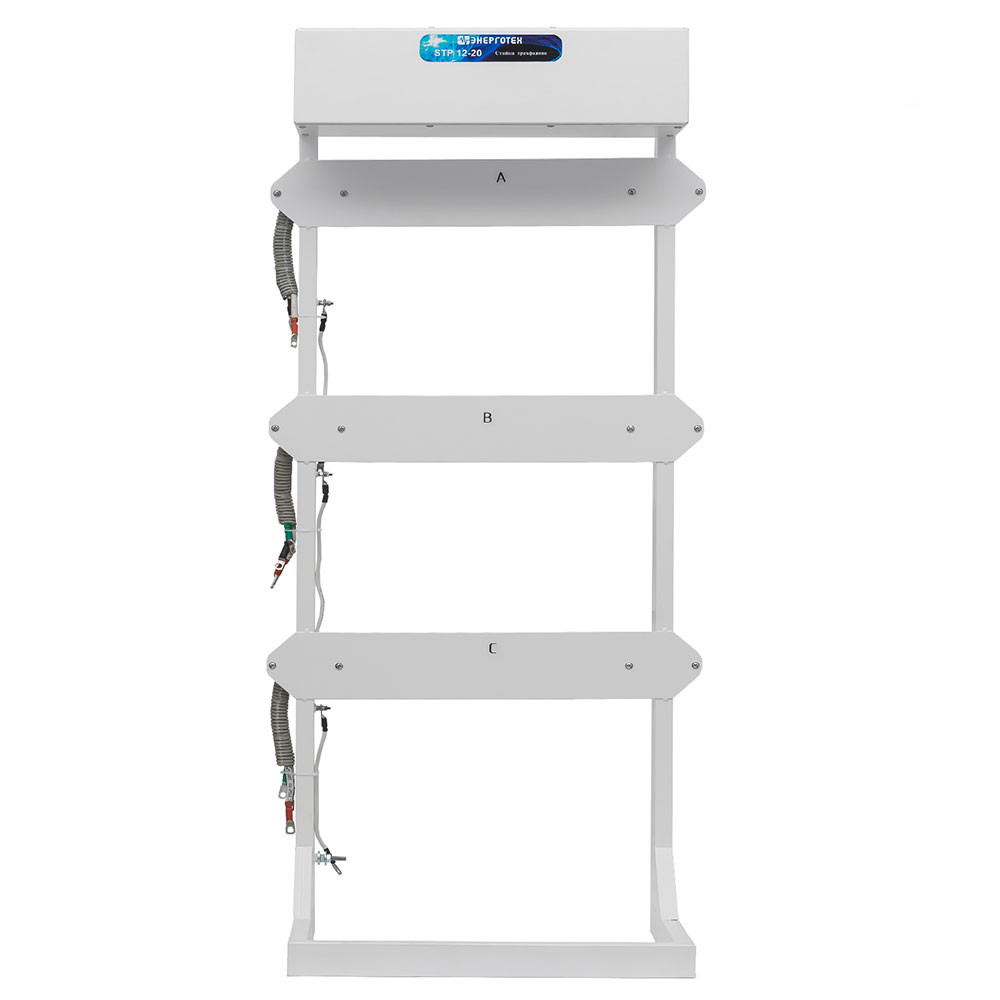

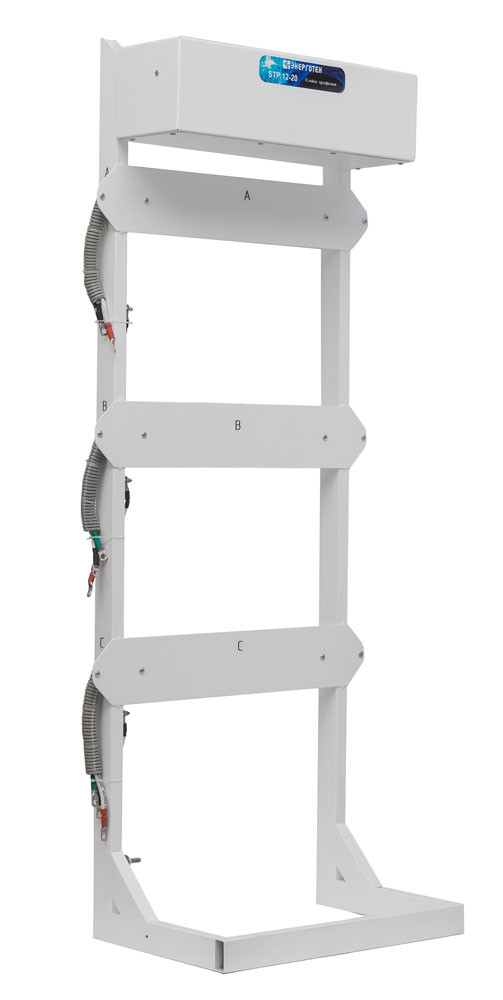

Стойка трёхфазная STP, предназначена для объединения трёх однофазных стабилизаторов напряжения TOP (12–20 кВА) или PRIME (12–20 кВА).
Стойка трёхфазная STP, предназначена для объединения трёх однофазных стабилизаторов напряжения TOP (12–20 кВА) или PRIME (12–20 кВА).
Стойка STP 12-20 обеспечивает
- удобный и компактный монтаж стабилизаторов;
- быстрое подключение, возможность оперативной замены любого стабилизатора, либо отключение для осуществления ремонта в сервисном центре;
- бесперебойную работу однофазных нагрузок, при пропадании напряжения на соседней фазе;
- возможность, при необходимости, объединения стабилизаторов разной мощности и точности;
Устройство и принцип работы STP 12-20
На стойке предусмотрены отверстия для крепления к вертикальной плоскости (стены либо окна), для обеспечения дополнительной устойчивости и надёжной неподвижности конструкции.
В верхней части стойки STP расположен блок коммутации. Задняя крышка блока закрывает клеммные колодки, служащие для подсоединение подводящих и отходящих проводов.
Стойка STP не обеспечивает отключение трёхфазной нагрузки при пропадании напряжения на одной из фаз. Поэтому при необходимости подключения такой нагрузки она должна быть дополнительно защищена от неполнофазного режима.
При необходимости осуществления обслуживания, ремонта или замены одного из стабилизаторов стойку следует полностью обесточить. После этого можно отключить стабилизатор и заменить его исправным. При отсутствии стабилизатора для замены допустимо надежно соединить (скрутить винтом с шайбами и гайкой на М5 или М6) клеммы проводов Фаза Вход и Фаза Выход (красный и желтый или зеленый) выходящие из стойки около стабилизатора, подлежащего демонтажу. После чего место соединения следует надежно заизолировать и отдельно заизолировать клемму Ноль (синяя или черная). Убедившись, что сединения выполнены правильно, а изоляция надежна, можно подключить стойку к сети. Таким образом при необходимости, можно обеспечить работу стойки без одного из стабилизаторов.
