Контроллер заряда солнечных батарей Delta PWM 2410 WP Lithium

Подходит и для литиевых АКБ! PWM (ШИМ) контроллер заряда солнечных батарей для фотоэлектрических систем на 12/24 В при токе заряда до 10 А и напряжении аккумуляторов 12 или 24 В. Контроллер оптимизирует процесс заряда, не допуская перезаряда аккумуляторов.

Напряжение 12 или 24 В контроллер определяет автоматически при подключении АКБ.

Преимущества контроллера заряда Delta PWM 2410 WP Lithium

• Новый беспроводной 2.4G/инфракрасный тип управления позволяет дистанционно изменять параметры контроллера и считывать системную информацию.
• Полностью цифровой высокоточный постоянный контроль тока, максимальная эффективность достигает 96%.
• Инфракрасный/микроволновый датчик движения, возможность установки таймера.
• Алгоритм работы программируется до 9 временных промежутков после заката и на рассвете, продолжительность работы устанавливается от 0 до 15 часов с регулировкой мощности от 0% до 100%.
• Функционирует как со свинцово-кислотным, так и с литиевым аккумуляторами, рабочие параметры могут быть установлены с помощью пульта дистанционного управления.
• Возможность настройки интеллектуальных режимов питания, установка мощности нагрузки, регулируемой автоматически в зависимости от уровня заряда аккумулятора.
• Очень низкий ток потребления в режиме сна.
• Запись состояния системы производится на протяжении до 7 дней, обеспечивая полный мониторинг системы.
• Металлический корпус, класс защиты IP67.
• Высокоточный цифровой пошаговый алгоритм управления обеспечивает высокую эффективность и точность регулировки зарядного тока, продлевая срок службы аккумулятора.
• Защита от заряда и разряда аккумулятора при высокой и низкой температуре гарантирует, что когда температура превысит пороговое значение, мощность нагрузки будет уменьшена или нагрузка будет полностью отключена.
• Предусмотрена защита от обратной полярности аккумулятора, защита от короткого замыкания и разомкнутой цепи нагрузки.

Внешний вид и схема подключения Delta PWM 2410 WP Lithium

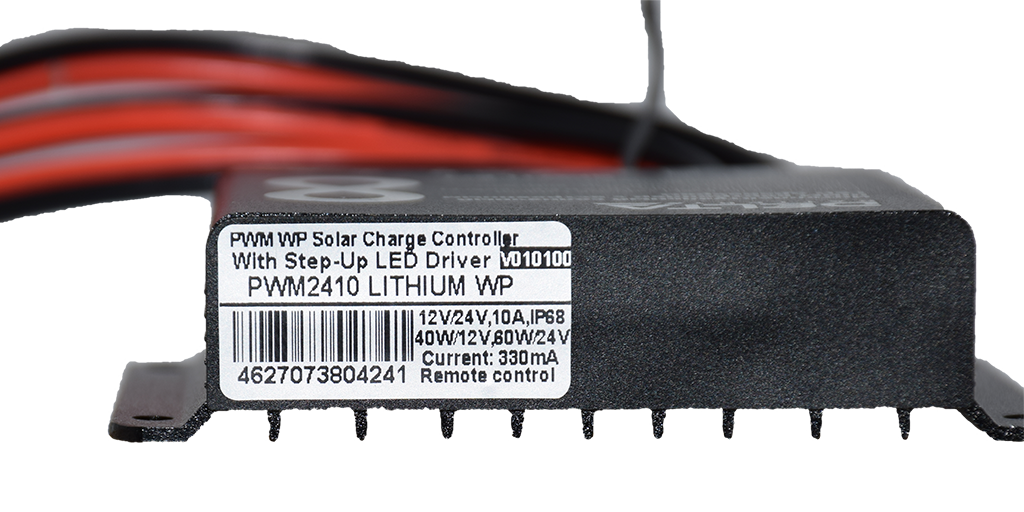

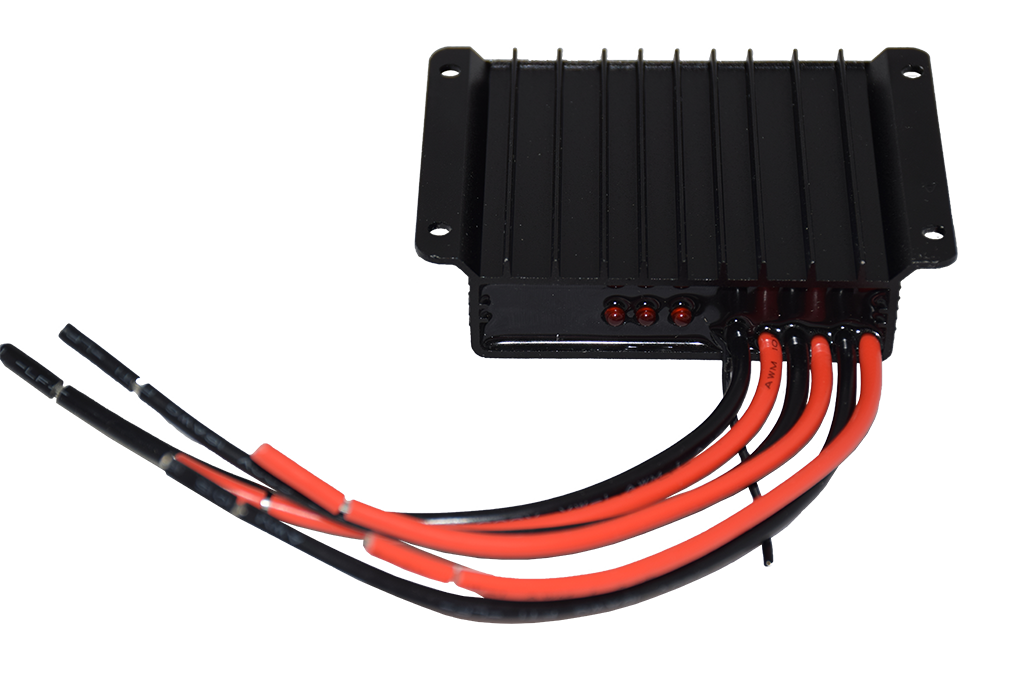

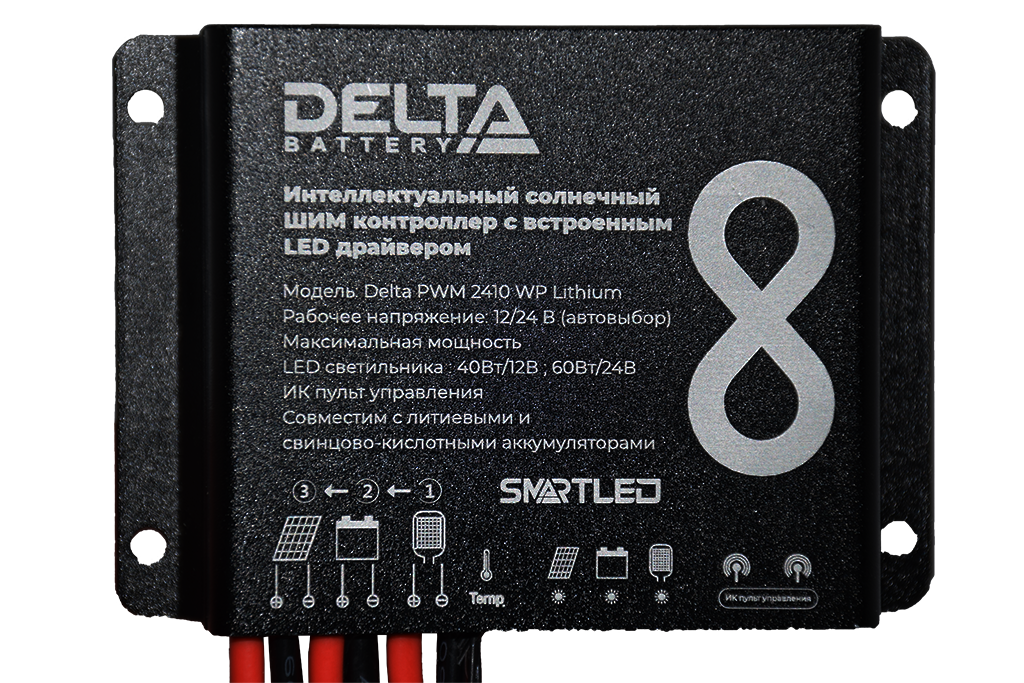

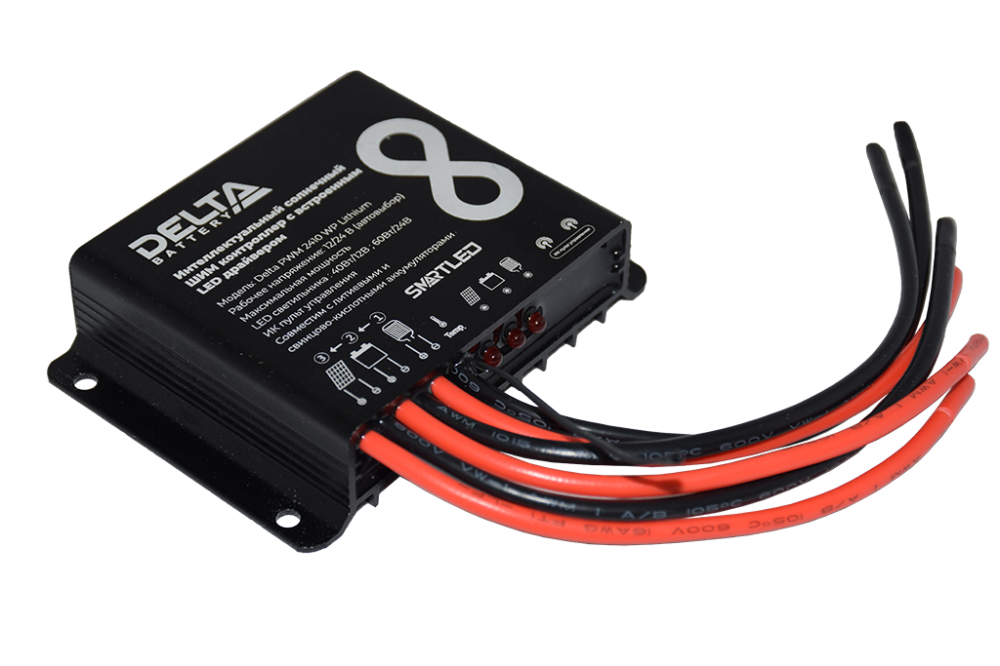

Внешний вид

Схема подключения

Интеллектуальный контроль мощности Delta PWM 2410 WP Lithium

В зависимости от фактической ёмкости литиевой батареи, количества дождливых дней и других факторов, доступна настройка режимов интеллектуального контроля мощности контроллера. Специальные интеллектуальные уровни мощности: высокий, умеренный, низкий, автоматический, USE (определяется пользователем), No (выключен).

Интеллектуальные уровни мощности

Высокий (High) — Ёмкость батареи в начальный момент разряда высока, а время работы нагрузки самое длительное. Подходит для использования в районах с большим количеством пасмурных дней или плохим освещением.

Умеренный (Moderate) — Ёмкость аккумулятора в начальный момент разряда умеренная, время работы нагрузки — среднее. Это подходит для случаев, когда необходимо учитывать как яркость, так и количество пасмурных дней.

Низкий (Low) — Ёмкость аккумулятора в начальный момент разряда низкая, а время работы нагрузки самое короткое. Подходит для случаев с высокими требованиями к освещению.

Автоматический (Auto) — Интеллектуальный режим питания автоматически выбирает высокие / средние / низкие уровни на основе таких параметров, как уровень заряда и энергопотребление в течение дня; например, летом уровень заряда высокий, контроллер работает в режиме пониженного энергопотребления, и эффект освещения лучше; зимой уровень заряда небольшой, контроллер работает в режиме повышенной мощности, нагрузка работает в режиме энергосбережения и может функционировать большее количество пасмурных дней.

USE (определяется пользователем) — возможность устанавливать ограничение начального напряжения, конечного напряжения и минимальное значение тока нагрузки для интеллектуального контроля мощности.

No (выкл.) — интеллектуальный режим питания отключен, мощность нагрузки соответствует установленной мощности текущего периода времени.

График интеллектуального контроля мощности

Считывание и изменение параметров

Контроллер позволяет устанавливать продолжительность работы нагрузки, мощность нагрузки, таймер включения освещения, напряжение заряда и другие параметры. После того, как параметры были настроены с помощью дистанционного управления, нажмите кнопку «Отправить» (Send) на пульте для сохранения изменений. Установленные параметры в текущем контроллере могут быть считаны, чтобы определить корректность настроек параметров.

Запись состояния системы

Контроллер может записывать состояние работы всей системы, включая количество рабочих дней, количество разрядов, количество полных зарядов и т.д., а также может записывать изменение напряжения аккумулятора в течение одной недели, чтобы пользователи могли лучше понять и проанализировать корректность работы системы. Пользователи должны прочитать текущее состояние на пульте дистанционного управления. После этого параметры будут записаны в память пульта.
