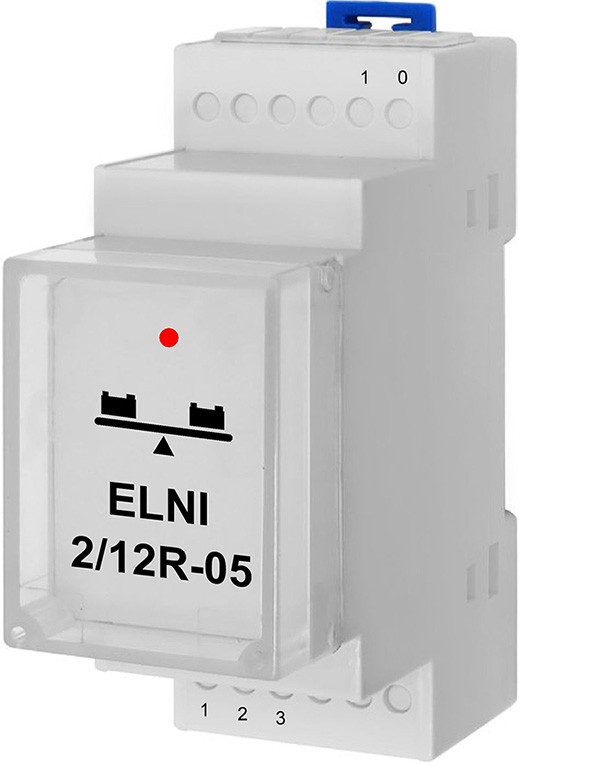

Активный балансир для аккумуляторов ЭЛНИ-2/12R-05

Электронный нивелир для выравнивания напряжений на двух 12 В аккумуляторах, соединенных последовательно в батарею номинальным напряжением 24 В.

Назначение блока ЭЛНИ-2/12R-05

Электронный нивелир напряжений ЭЛНИ-2/12R-05 предназначен для выравнивания напряжений на двух последовательно соединенных 12 В свинцово-кислотных, литий-ионных, литий-железофосфатных, литий-полимерных и других типах аккумуляторных батареях с номинальным напряжением 24 В, во всех режимах эксплуатации, включая режимы заряда, разряда, буферные, режим холостого хода (НРЦ) аккумуляторной батареи с целью создания высокоэффективного высоковольтного накопителя электроэнергии с длительным ресурсом, входящего в состав систем электроснабжения (СЭС), предназначенных для электропитания бортовой и стационарной аппаратуры различного назначения.

Указания по эксплуатации

Электронный нивелир напряжений ЭЛНИ-2/12R-05 устанавливается на DIN-рейку в непосредственной близости от полносборной аккумуляторной батареи напряжением 24 В с целью проведения нивелирования разбаланса напряжений между отдельными группами 12 В батарей, соединенными последовательно. Распайка выходных проводов и подсоединение модуля ЭЛНИ к АБ производится в соответствии со схемой, приведенной на рисунке ниже, в следующей последовательности.

1. Подготавливаются и подключаются к соответствующим клеммам отдельных 12 В АБ соединительные провода необходимой длины сечением 2.5 мм² для последующего подключения каждой из клемм 12 В АБ к соответствующим клеммам (1-2-3) ЭЛНИ.
   Внимание! С целью предотвращения непроизвольных замыканий, каждый провод, подключенный к соответствующей клемме АБ, должен быть изолирован с другого своего конца. Замыкание проводов не допускается.
2. Подключенные к соответствующим клеммам 12 В АБ провода подключаются последовательно, по порядку, к клеммам (1-2-3) ЭЛНИ, начиная с (–) клеммы АБ.
   Необходимо неукоснительно соблюдать требуемый порядок и последовательность подключения.
3. После подключения проводов 24 В АБ к ЭЛНИ-2/12R, ЭЛНИ не включен в активный режим. Светодиод, расположенный на передней панели ЭЛНИ, не горит. ЭЛНИ находится в «ждущем режиме» при токе потребления не более 3 мА.
4. Включение ЭЛНИ (перевод ЭЛНИ в «активный режим» выравнивания напряжений между 12 В батареями) производится путем размыкания сигнальной цепи модуля, обозначенной 1/0 (например, убрав соответствующую перемычку). При этом загорается (мигает) соответствующий светодиод. Имеется возможность дистанционно управлять режимами включения/выключения ЭЛНИ, например, подключив к сигнальным контактам ЭЛНИ 1/0 через соответствующие провода тумблер или другой переключатель.

Включение/отключение ЭЛНИ в активный режим производится посредством размыкания/замыкания соответствующих контактов 1/0.

Меры безопасности

Электронный нивелир напряжений имеет класс защиты 1 по ГОСТ 12.2006-87. При работе следует обеспечить электрическое соединение корпуса (мест крепления) нивелира с заземленной конструкцией батареи.
